Circutor MYeBOX 150 Manual De Instrucciones

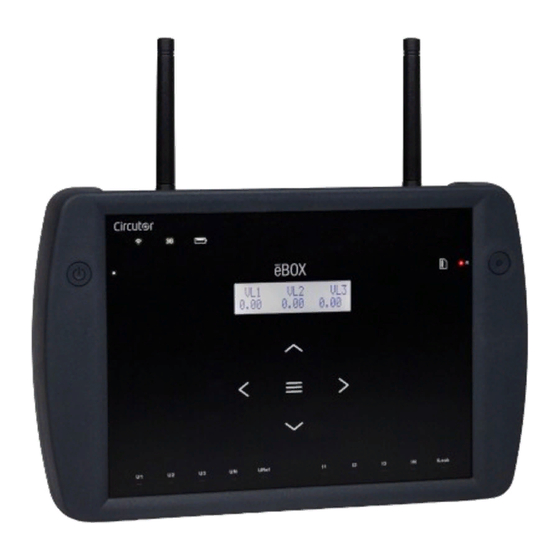

MYeBOX 150
ANALIZADOR DE REDES PORTÁTIL
PORTABLE POWER ANALYZER
ANALYSEUR DE RÉSEAUX PORTABLE
LEISTUNGSANALYSER
ANALIZZATORE DI RETI PORTATILE
ANALISADOR DE REDES PORTÁTIL
MEASURING EQUIPMENT
E237816
Este manual es una guía de instalación del MYeBOX 150 Para
más información, se puede descargar el manual completo en la
página web de CIRCUTOR: www.circutor.es
¡IMPORTANTE!
Antes de efectuar cualquier operación de instalación,
reparación o manipulación de cualquiera de las co-
nexiones del equipo debe desconectar el aparato de
toda fuente de alimentación, tanto alimentación como
de medida. Cuando sospeche un mal funcionamiento
del equipo póngase en contacto con el servicio
postventa. El diseño del equipo permite una sustitu-
ción rápida en caso de avería.
El fabricante del equipo no se hace responsable
de daños cualesquiera que sean en caso de que el
usuario o instalador no haga caso de las adverten-
cias y/o recomendaciones indicadas en este manual
ni por los daños derivados de la utilización de pro-
ductos o accesorios no originales o de otras marcas.
1. DESCRIPCIÓN
El MYeBOX es un analizador portátil que mide, calcula y visua-
liza los principales parámetros de cualquier instalación eléctrica
(monofásica, dos fases con y sin neutro, trifásica equilibrada o
desequilibrada y mediante conexión en ARON)
MYeBOX permite la configuración y visualización de los datos de
forma :
Local, mediante el display y el teclado capacitivo del equipo.
Remota, mediante tablet o smartphone, utilizando una aplicación
móvil.
La aplicación móvil permite, además de la configuración completa
del MYeBOX, la configuración de la medida, la visualización de
los parámetros más importantes y el envío de los registros a
MYeBOX Cloud.
2. INSTALACIÓN DE LA BATERÍA
¡IMPORTANTE!
No desmonte ni modifique la batería.
La garantía no cubre ninguna batería que no sea en-
tregada por CIRCUTOR, ni tampoco ninguna batería
desmontada o modificada.
Existe peligro de explosión si se instala de forma
incorrecta. Para evitar posibles daños: Mantenga la
batería alejada del fuego o focos a altas temperatu-
ras, no intente desmontarla, no la exponga al agua,
no la cortocircuite, ni golpee.
¡IMPORTANTE!
Cuando deseche la batería, cumpla las ordenanzas
o disposiciones locales. No desechar con residuos
domésticos. Al finalizar su vida útil, deposite el pro-
ducto en un punto de recogida específico de aparatos
eléctricos o electrónicos.
Para evitar descargas eléctricas desconectar los
terminales de medida y alimentación antes de abrir
la cubierta. No utilice el equipo sin la cubierta puesta.
La cubierta de la batería se encuentra en la parte posterior del
equipo, Figura 1.
Desatornillar el tornillo de sujeción de la cubierta con un destorni-
llador de punta plana y desplazar la cubierta hasta su separación
del equipo, Figura 2.
Insertar la batería, en su posición correcta y volver a cerrar la cu-
bierta, Figura 3.
3. INSTALACIÓN
¡IMPORTANTE!
Tener en cuenta que con el equipo conectado, los
bornes pueden ser peligrosos al tacto, y la apertura
de cubiertas ó eliminación de elementos puede dar
acceso a partes peligrosas al tacto. El equipo no
debe ser utilizado hasta que haya finalizado por
completo su instalación
Para realizar la medida de tensión es necesario utilizar cables de
conexión de 600V CAT III.
Con el equipo se entregan marcadores de colores, para poder
identificar los canales de medida según el estándar de cada país.
La medida de corriente se realiza a través de pinzas de corriente.
This manual is a MYeBOX 150 installation guide. For further in-
formation, please download the full manual from the CIRCUTOR
web site: www.circutor.com
IMPORTANT!
The device must be disconnected from its power
supply sources (power supply and measurement)
before undertaking any installation, repair or handling
operations on the device's connections. Contact the
after-sales service if you suspect that there is an
operational fault in the device. The device has been
designed for easy replacement in case of malfunction.
The manufacturer of the device is not responsible
for any damage resulting from failure by the user or
installer to heed the warnings and/or recommenda-
tions set out in this manual, nor for damage resulting
from the use of non-original products or accessories
or those made by other manufacturers.
1. DESCRIPTION
MYeBOX is a portable analyzer which measures, calculates and
visualises the main parameters of any electrical installation (single-
phase, two-phase with and without neutral, balanced or unbalanced
three-phase and through an ARON connection)
MYeBOX allows data configuration and visualisation :
Locally, via a display screen and the capacitive computer keyboard.
Remotely, via a tablet or smartphone using a mobile application.
In addition to complete MYeBOX, configuration, the mobile applica-
tion allows configuration of the measurement, visualisation of the
most important parameters and the sending of records to MYeBOX
Cloud.
2. BATTERY INSTALLATION
IMPORTANT!
Do not disassemble or modify the battery.
The warranty does not cover any battery not deliv-
ered by CIRCUTOR, or a disassembled or modified
battery.
There is a risk of explosion if installed incorrectly.
To avoid possible damage: Keep the battery away
from fire or high-temperature lights, do not attempt
to disassemble it, do not expose it to water, do not
short-circuit it, and do not hit it.
IMPORTANT!
When disposing of the battery, comply with local laws
or ordinances. Do not dispose of it with household
waste. At the end of its useful life, dispose of the
product at a specific collection point for electrical or
electronic equipment.
To avoid electric shocks, disconnect the measuring
and power supply terminals before opening the cover.
Do not use the unit without the cover in place.
The battery cover is on the back of the device, Figure 1.
Unscrew the cover fasteners with a flathead screwdriver and slide
the cover until it separates from the device, Figure 2..
Insert the battery in the correct position and then close the cover,
Figure 3.
3. INSTALLATION
IMPORTANT!
Take into account that when the device is connect-
ed, the terminals may be hazardous to the touch,
and opening the covers or removing elements may
provide access to parts that are dangerous to the
touch. Do not use the device until it is fully installed
To measure voltage a 600V CAT III connection cable must be used.
Coloured markers are included with the device in order to identify the
measuring channels according to each country's standard.
The current is measured using current clamps.
Ce manuel est un guide d'installation du MYeBOX 150. Pour une
plus ample information, le manuel complet peut être téléchargé
sur le site web de CIRCUTOR : www.circutor.com.
IMPORTANT!
Avant d'effectuer toute opération de maintenance,
réparation ou manipulation de l'une quelconque des
connexions de l'équipement, vous devez déconnec-
ter l'appareil de toute source d'alimentation, tant
d'alimentation que de mesure. Lorsque vous sus-
pectez un mauvais fonctionnement de l'équipement,
contactez le service après-vente. La conception de
l'équipement permet son remplacement rapide en
cas de panne.
Le fabricant de l'équipement ne se rend pas respon-
sable de tous dommages qui se produiraient dans
le cas où l'utilisateur ou l'installateur n'aurait pas
respecté les avertissements et/ou recommandations
indiqués dans ce manuel ni des dommages dérivés
de l'utilisation de produits ou d'accessoires non
originaux ou d'autres marques.
1. DESCRIPTION
Le MYeBOX est un analyseur portable qui mesure, calcule et affiche
les principaux paramètres de n'importe quelle installation électrique
(monophasée, biphasée avec ou sans neutre, triphasée équilibrée
ou non équilibrée et via une connexion ARON).
Le MYeBOX permet la configuration et la visualisation des données :
Localement, au moyen de l'écran et du clavier capacitif du dis-
positif.
À distance, avec une tablette ou un smartphone, à l'aide d'une
application mobile.
Outre la configuration complète de le MYeBOX, l'application mobile
permet de configurer la mesure, la visualisation des paramètres
les plus importants et l'envoi des sauvegardes à MYeBOX Cloud.
2. INSTALLATION DE LA BATTERIE
IMPORTANT!
Ne pas démonter ni modifier la batterie.
La garantie ne couvre, en aucun cas, les batteries
n'ayant pas été remises via CIRCUTOR, ni les batte-
ries démontées ou modifiées.
Il existe un risque d'explosion si l'installation n'est
pas réalisée correctement. Pour éviter d'éventuels
dommages : maintenez la batterie éloignée du feu
ou de sources de chaleur à haute température, ne
tentez pas de la démonter, ne l'exposez pas à l'eau,
ne provoquez pas de courts-circuits, ne lui donnez
pas de coups.
IMPORTANT!
En mettant la batterie au rebut, veuillez respecter
les normes ou dispositions locales sur l'élimination
des déchets. Ne pas la jeter comme une ordure
ménagère classique. À la fin de sa vie utile, déposez
le produit dans un point de collecte spécifique pour
appareils électriques ou électroniques.
Pour éviter des décharges électriques, débranchez
les terminaux de mesure et d'alimentation avant
d'ouvrir le couvercle. N'utilisez pas le dispositif sans
avoir refermé le couvercle.
Le couvercle de la batterie se trouve sur la partie arrière du dispo-
sitif, Figure 1.
Dévissez le couvercle à l'aide d'un tournevis plat et déplacez le
couvercle jusqu'à sa complète séparation de l'appareil, Figure 2.
Insérez la batterie dans la bonne position et refermer le couvercle,
Figure 3.
3. INSTALLATION
IMPORTANT!
Prendre en compte que, avec l'équipement connec-
té, les bornes peuvent être dangereuses au toucher,
et l'ouverture de capots ou l'élimination d'éléments
peut donner accès aux parties partes dangereuses
au toucher. L'équipement ne doit pas être utilisé
avant que son installation ne soit complètement
terminée.
Pour mesurer la tension, il faut utiliser le câble de connexion de
600 V CAT III.
L'appareil est muni de marqueurs couleur pour vous permettre
d'identifier les circuits de mesure selon le standard de chaque pays.
La mesure du courant se fait à l'aide de pinces de courant.
Diese Anleitung ist eine kurze Installationsanleitung des
MYeBOX 150. Für zusätzliche Informationen können sie die voll-
ständige Anleitung von der CIRCUTORWebseite herunterladen:
www.circutor.com
WICHTIG!
Vor Wartungsarbeiten, Reparaturen oder Arbeiten an
den Geräteanschlüssen muss das Gerät von allen
Stromquellen, sowohl Stromversorgung als auch
Messstrom, getrennt werden. Setzen Sie sich bitte
bei Verdacht auf Störungen mit dem Kundendienst
in Verbindung. Die Bauweise des Gerätes ermöglicht
im Falle von Störungen einen schnellen Austausch.
Der Hersteller des Gerätes haftet für keinerlei
Schäden, die entstehen, wenn der Benutzer oder
Installateur die Warnhinweise und/oder Empfehlun-
gen in dieser Anleitung nicht beachtet und nicht für
Schäden, die sich aus der Verwendung von nicht
originalen Produkten oder Zubehör oder von anderen
Herstellern ergeben.
1. BESCHREIBUNG
Beim MYeBOX handelt es sich um einen tragbaren Leistungs-
analyser zur Messung, Berechnung und Anzeige der wichtigsten
Kenngrößen von elektrischen Installationen (einphasig, zweiphasig
mit und ohne Nullleiter, symmetrische und asymmetrische Netze und
mittels ARON-Anschluss)
MYeBOX bietet folgende Konfigurations- und Anzeigeoptionen der
Daten:
Lokal am Display unter Verwendung der kapazitiven Gerätetastatur.
Ferngesteuert mit dem Tablet oder Smartphone unter Verwendung
einer mobilen Anwendung.
Neben der vollständigen Konfiguration voneMYBOX ermöglicht
die mobile Anwendung die Einstellung der Messung, Anzeige der
wichtigsten Kenngrößen und die Übertragung der Datensätze an
MYeBOX Cloud.
2. EINBAU DER BATTERIE
WICHTIG!
Die Batterie darf weder zerlegt noch manipuliert wer-
den. Für Batterien, die nicht von CIRCUTOR geliefert
bzw. zerlegt oder manipuliert wurden, bestehen keine
Garantieansprüche.
Bei unsachgemäßem Einbau besteht Explosions-
gefahr. Zur Vermeidung möglicher Schäden ist
Folgendes zu beachten: Die Batterie muss von Feu-
er- oder Hitzequellen ferngehalten werden und darf
unter keinen Umständen zerlegt oder kurzgeschlos-
sen werden. Des Weiteren muss sie vor Wasser,
Kurzschlüssen und Schlägen geschützt werden.
WICHTIG!
Bei der Entsorgung der Batterie müssen die örtlichen
Bestimmungen und Vorschriften beachtet werden.
Die Entsorgung mit dem Hausmüll ist strengstens
untersagt. Am Ende der Nutzungsdauer muss das
Produkt an einer speziellen Sammelstelle für Elektro-
und Elektronikgeräte entsorgt werden.
Zur Vermeidung von Stromschlägen müssen die
Mess- und Stromversorgungsanschlüsse vor dem
Öffnen der Abdeckung getrennt werden. Das Gerät
darf nicht bei abgenommener Abdeckung verwendet
werden.
Die Abdeckung des Batteriefachs befindet sich auf der Rückseite des
Gerätes – Abbildung 1
Entfernen Sie die Befestigungsschraube der Abdeckung mit einem
Schlitzschraubendreher und verschieben Sie die Abdeckung, bis sie
von dem Gerät abgenommen werden kann, Abbildung 2.
Setzen Sie unter Berücksichtigung der richtigen Position die neue
Batterie ein und schließen Sie erneut die Abdeckung, Abbildung 3.
3. INSTALLATION
WICHTIG!
Es ist zu beachten, dass bei angeschlossenem Ge-
rät durch die Klemmen,das Öffnen der Abdeckung
oder die Herausnahme von Teilen eine Berührung
mit gefährlichen Teilen möglich ist. Das Gerät ist
erst einzusetzen, wenn seine montage vollständig
abgeschlossen ist.
Zur Spannungsmessung müssen Leitungskabel gemäß CAT III (600
V) angeschlossen werden.
Das Gerät wird mit farbigen Markierungen geliefert, mit denen die
Messkanäle entsprechend der jeweiligen Landesvorschriften gekenn-
zeichnet werden können.
Für den Anschluss der Strommessungsleitungen müssen die Strom-
M084A01-60-19A (1/4)
zangen verwendet werden.
