Instrucciones Para El Desempaque - Fanimation The Air Shadow FP820 Serie Manual Del Propietário

Este manual está diseñado para facilitar al máximo el ensamblaje, la
instalación, el funcionamiento y el mantenimiento de su ventilador de techo.
Herramientas necesarias
para el ensamblaje
• Destornillador Phillips
• Escalera de tijera
• Destornillador de ¼˝
ADVERTENCIA
Antes de ensamblar el ventilador de techo, consulte la
sección sobre el método correcto de instalación eléctrica del
ventilador (página 18). Si siente que no posee la experiencia
o los conocimientos eléctricos necesarios, contrate a un
electricista autorizado para instalar el ventilador.
Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de verificación.
Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.
ADVERTENCIA
No instale ni utilice el ventilador si falta alguna pieza
o si hay piezas dañadas. Este producto está diseñado
para ser usado sólo con las piezas suministradas o los
accesorios indicados por Fanimation específicamente
para el mismo. La sustitución de piezas o accesorios no
designados por Fanimation para usar con este producto
podría ocasionar lesiones personales o daños en el
ventilador. Póngase en contacto con su tienda si faltan
piezas o hay piezas dañadas.

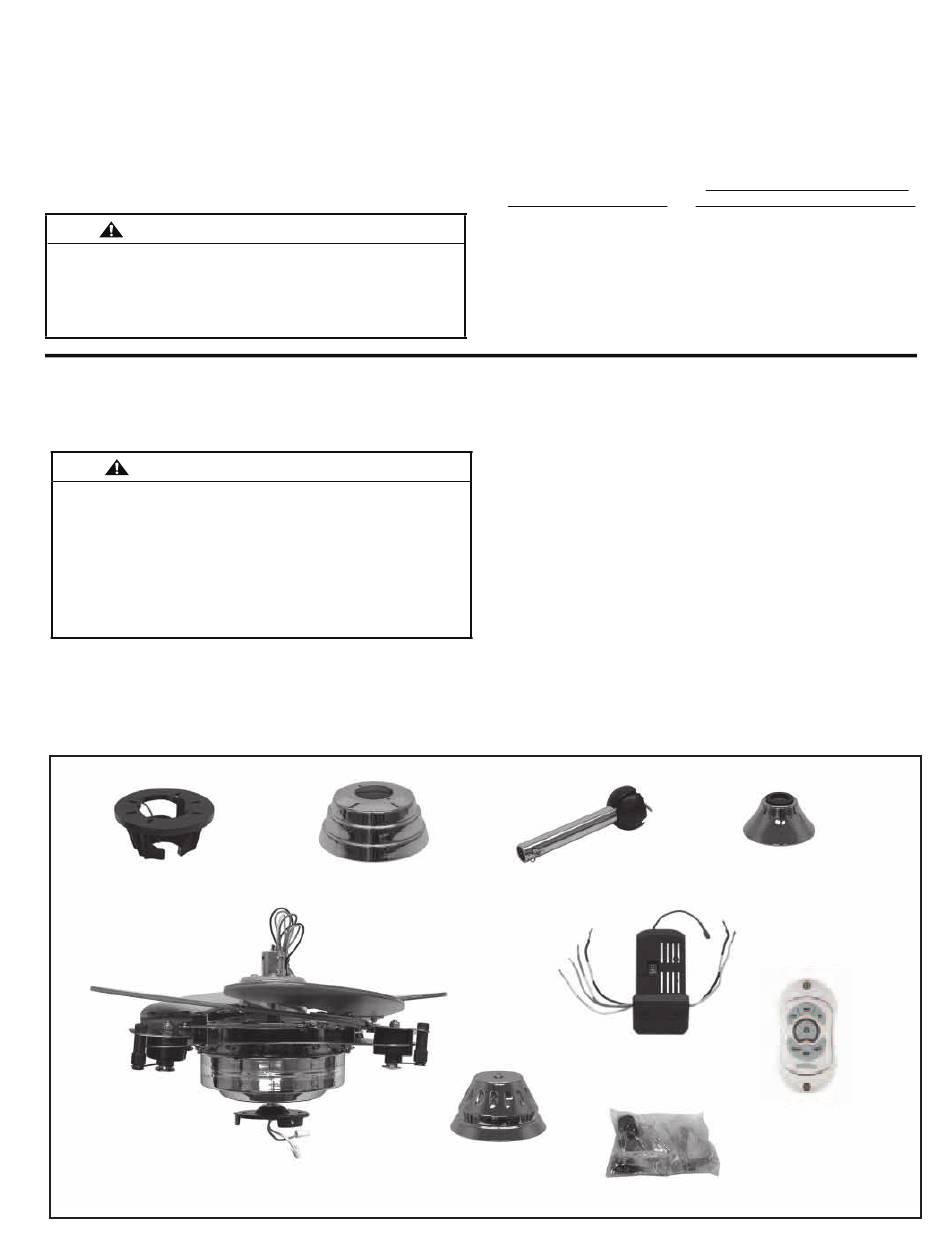

1. Verifique que haya recibido las siguientes piezas:
NOTA: Si no está seguro de la descripción de una
pieza, consulte la ilustración del despiece.
(Figura 1, página 27)
Unidad del soporte de
suspensión
Unidad del motor del ventilador
• Pelacables
• Tres conectores de
cables (incluidos)

Instrucciones para el desempaque

Capuchón de techo
La caja de distribución eléctrica y los conectores de la caja deben ser del tipo
requerido por el código local. El cable más pequeño debe ser un cable de tres
conductores (de dos conductores con conexión a tierra) del siguiente tamaño:
longitud del cable instalado
hasta 15,2 m (50 pies)
de 15,2 a 30,5 m (50 a 100 pies)
NOTA: coloque las piezas de las bolsas de piezas individuales en un
contenedor pequeño para evitar que se extravíen. Si faltan piezas, pón-
gase en contacto con su proveedor local.
• Unidad del motor del ventilador
• Unidad del soporte de suspensión
• Unidad del barral/de la interna
• Capuchón de techo
• Cubierta de unión del motor
• Unidad del Caja del Interruptor
• TR28 De mano a distancia
• Unidad del receptor
Unidad del barral/de la
semiesfera
Unidad del receptor
Unidad del Caja del
Interruptor
Bolsa de accesorios
15
Materiales
tamaño del cable según el A.W.G.
(Calibre de Alambre Estadounidense)
14
12
• Bolsa de accesorios:
–
Dos varillas roscadas de 5/32"
–
Dos arandelas de 5/32"
–
Dos pomos moleteados
– Tres tornillos de 5/32-32x3/8"
– Siete tuercas para alambre
– Destornillador Phillips de 4"
Cubierta de unión
del motor
TR28
De mano a distancia
