Instalación
Diámetro de la tubuladura (ØD)
100 ... 150 mm (4 ... 6 in)
≥150 mm (6 in)
1)
Si la tubuladura es más larga, se prevé un menor rendimiento de la medición.
2)
Opción 070 en estructura del producto
Tenga en cuenta las siguientes indicaciones si la antena no sobresale de la tubuladura:
• El extremo de la tubuladura debe ser liso y estar libre de rebabas. Si es posible, el borde
de la tubuladura debería ser redondeado.
• Se debe realizar un mapeado.
• Por favor, póngase en contacto con Endress+Hauser para aplicaciones con tubuladuras
superiores a las indicadas en la tabla.
6.2.3
Información relativa a las conexiones roscadas
• Al enroscar, girar solamente por la parte hexagonal del perno.
• Herramienta: Llave de boca 36 mm (sensor 3/4");
Llave de boca 55 mm (sensor 1 1/2")
• Par de apriete máx. admisible: 50 Nm (36 lbf ft)
6.3

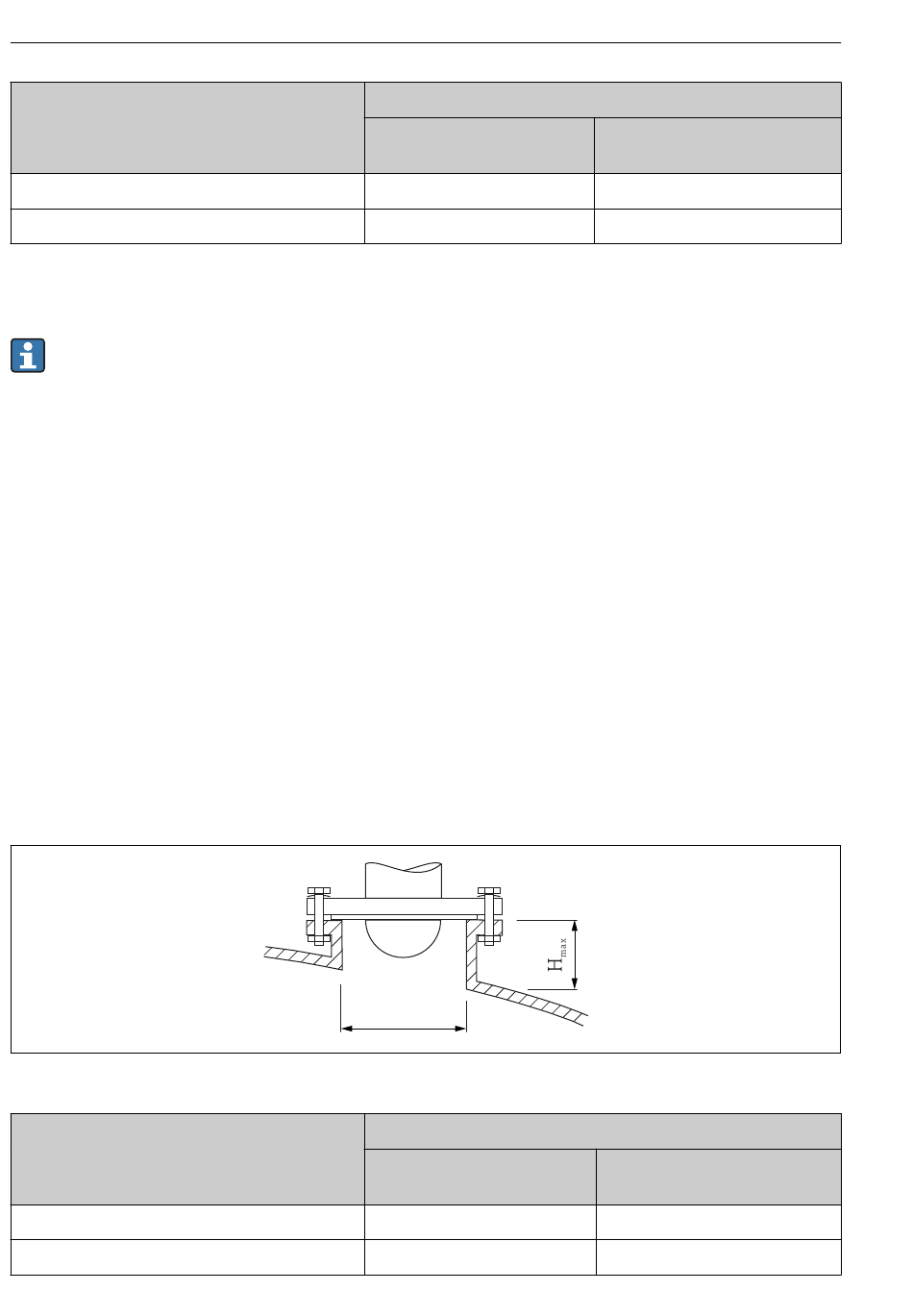

Instalación: FMR62 - Antena de montaje enrasado
6.3.1
Alineación radial de la antena
Según la característica direccional, no es necesaria una alineación radial de la antena.
6.3.2
Información relativa a las tubuladuras
Diámetro de la tubuladura (ØD)
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
22
Longitud máxima de la tubuladura (H
2)
Antena GE
:
20 mm/2"
550 mm (22 in)
850 mm (34 in)
øD
Longitud máxima de la tubuladura (H
2)
Antena GM
:
50 mm/2"
600 mm (24 in)
1 000 mm (40 in)
Micropilot FMR62 HART
1)
)
máx
2)
Antena GF
:
40 mm/1-1/2"
1 050 mm (42 in)
1 600 mm (64 in)
1)
)
máx
2)
Antena GN
:
80 mm/3"
-
1 750 mm (70 in)
Endress+Hauser
A0032206
