6.3.3

Antena de trompeta con soporte de montaje (FMR50)

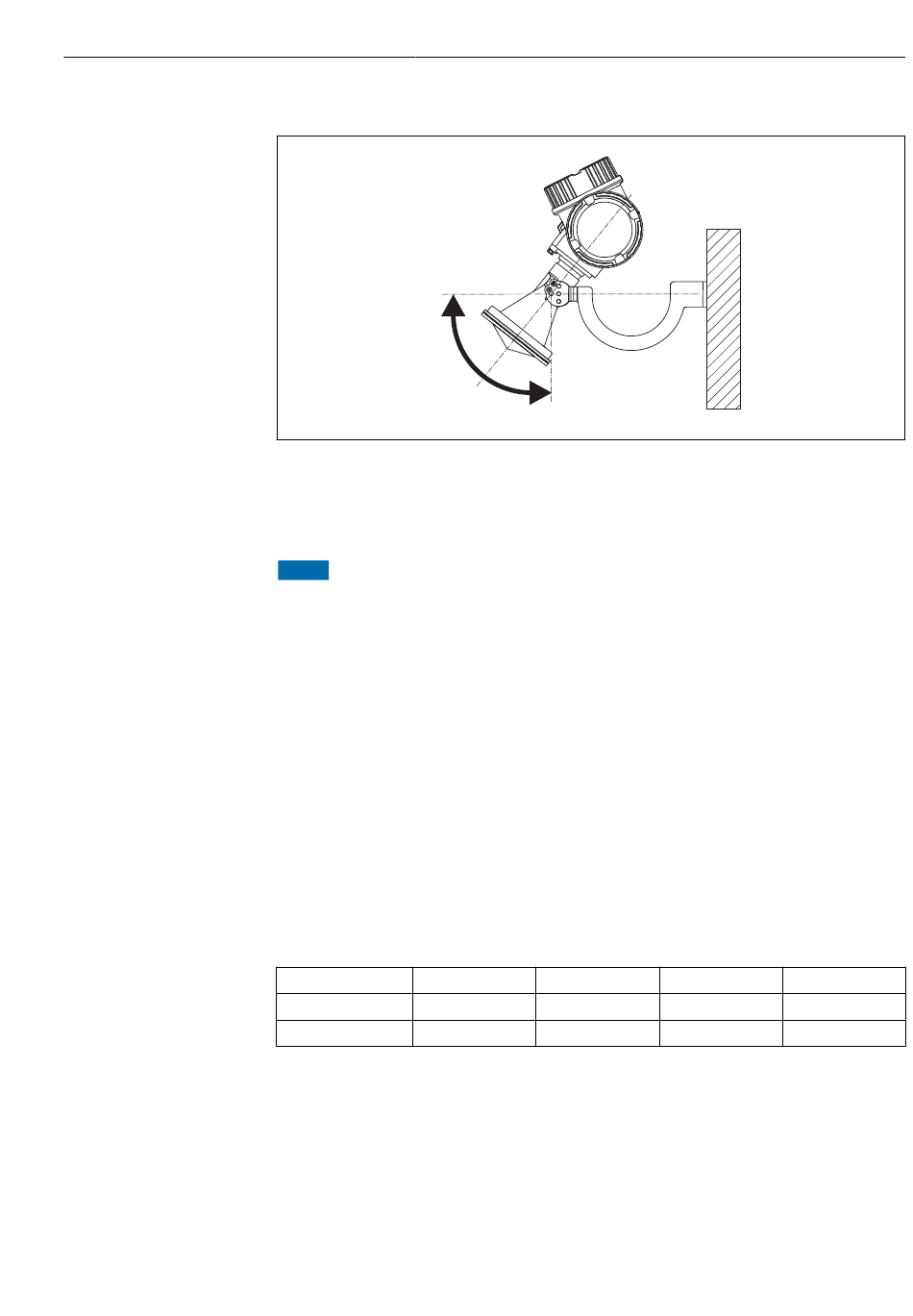

 7 Instalación de la antena de trompeta con soporte de montaje
Alinee la antena perpendicularmente a la superficie del producto utilizando el soporte de
montaje.
AVISO
El soporte de montaje no presenta ninguna conexión conductora con el cabezal del
transmisor.
Riesgo de descarga electrostática
‣
Conecte el soporte de montaje con el sistema local de compensación de potencial.
6.3.4 Medición desde el exterior a través de paredes de plástico
(FMR50/FMR51)
• Constante dieléctrica del producto: ε
• Si es posible, utilice una antena 100 mm (4 in).
• La distancia entre el borde inferior de la antena y el techo del depósito debe ser aprox.
100 mm (4 in).
• Si es posible, evite el montaje en donde puedan formarse condensaciones o adherencias.
• Si el montaje es al aire libre, hay que proteger el espacio entre antena y depósito de la
intemperie.
• No monte ningún reflector potencial (p. ej., tuberías) en el exterior del depósito que
pueda interceptar el haz de señal.
Grosor apropiado del techo del depósito:
Material penetrado
DK / ε
r
1)
Grosor óptimo 3,8 mm (0,15 in)
1) Otros valores posibles son múltiplos de los espesores indicados (p. ej., para PE: 7,6 mm (0,3 in), 11,4 mm
(0,45 in)
> 10
r
PE PTFE
2,3 2,1
4,0 mm (0,16 in)
Instalación
PP Perspex
2,3 3,1
3,8 mm (0,15 in) 3,3 mm (0,13 in)
A0016865
