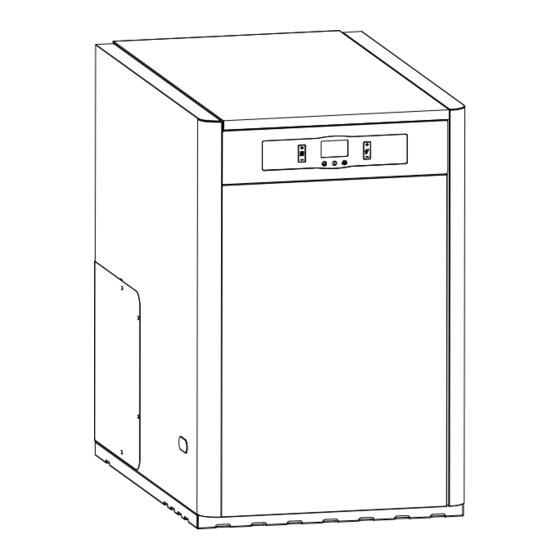

- Página 1 INSTRUCCIONES DE INSTALACIÓN Y FUNCIONAMIENTO EVOLUTION EV HAM...
- Página 2 Le damos las gracias por haber elegido una caldera de calefacción DOMUSA TEKNIK. Dentro de la gama de productos de DOMUSA TEKNIK ha elegido usted el modelo Evolution EV HAM. Esta es una caldera capaz de proporcionar el nivel confort adecuado para su vivienda, siempre acompañado de una instalación hidráulica adecuada...
-
Página 3: Tabla De Contenido
ÍNDICE Pág. 1 ENUMERACIÓN DE COMPONENTES ......................................2 2 COMPONENTES DE MANDO ..........................................3 3 INSTRUCCIONES PARA LA INSTALACIÓN ....................................4 3.1 U ................................................4 BICACIÓN 3.2 I ............................................4 NSTALACIÓN IDRÁULICA 3.3 C ............................................. 4 ONEXIÓN LÉCTRICA 3.4 I .......................................... -
Página 4: Enumeración De Componentes
Evolution EV HAM 1 ENUMERACIÓN DE COMPONENTES 1. Llave de vaciado. 10. Sensor de presión. 2. Quemador estanco Domestic. 11. Purgador automático. 3. Entrada de aire de combustión. 12. Vaso de expansión. 4. Intercambiador de A.C.S. 13. Condensador de INOX. 5. -
Página 5: Componentes De Mando
2 COMPONENTES DE MANDO 23. Botón táctil RESET: 19. Display digital: Es el display de funcionamiento de la caldera, Cuando la caldera está en modo de bloqueo de en la cual, se visualizan todas las informaciones, funcionamiento por alarma, tocando el botón parámetros y valores de funcionamiento. -
Página 6: Instrucciones Para La Instalación
Evolution EV HAM 3 INSTRUCCIONES PARA LA INSTALACIÓN La caldera debe ser instalada por personal autorizado por el Ministerio de Industria respetando las leyes y normativa vigentes en la materia, no obstante, será necesario atender a las siguientes recomendaciones generales a la hora de la instalación de la caldera: 3.1 Ubicación La caldera debe ser instalada en un local suficientemente ventilado y se debe de mantener el espacio de acceso suficiente para realizar las operaciones de mantenimiento preventivo o... -
Página 7: Evacuación De Los Productos De La Combustión
Nota: La normativa española indica además, que el extremo final del conducto de evacuación, deberá quedar a una distancia no inferior a 400 mm. de cualquier abertura de entrada de aire, así como de la pared. IMPORTANTE: Todos los accesorios utilizados en la evacuación de productos de la combustión, deben ser los suministrados por la marca DOMUSA TEKNIK. -
Página 8: Instalación Del Kit De Suelo Radiante Sram2/Ev (Opcional)
Evolution EV HAM 3.6 Instalación del Kit de Suelo Radiante SRAM2/EV (Opcional) Para la correcta conexión eléctrica del Kit de Suelo Radiante SRAM2/EV con la caldera Evolution EV HAM se deberá de proceder de la siguiente manera: - Desconectar la caldera de la red de suministro eléctrico. - Conectar la sonda de temperatura de ida (suministrada con el kit) en la regleta de conexiones de sondas J3 (bornas 15 y 16), para lo cual, se deberá... -
Página 9: Evacuación De Los Productos De La Combustión
4 EVACUACIÓN DE LOS PRODUCTOS DE LA COMBUSTIÓN 4.1 Evacuación de productos de la combustión y admisión de aire doble conducto ø80/ ø 100 (tipo C En este tipo, la evacuación de productos de la combustión y la admisión de aire se efectúa con tubos independientes de Ø80/100 mm., mediante el Kit de Ø80/100 cód. -
Página 10: Transformación De Evacuación De Doble Conducto A Evacuación Coaxial
Evolution EV HAM 4.2 Transformación de evacuación de doble conducto a evacuación coaxial La caldera Evolution se suministra preparada para la evacuación de los productos de la combustión y admisión de aire mediante el sistema de doble conducto de Ø80. Cuando se desea realizar la evacuación de humos mediante tubo coaxial de Ø80/125, se deberá... -
Página 11: Evacuación De Productos De La Combustión Y Admisión De Aire Concéntrico Horizontal Ø
4.3 Evacuación de productos de la combustión y admisión de aire concéntrico horizontal ø80-125 (tipo C La evacuación de los productos de la combustión y la admisión de aire se puede realizar mediante tubos concéntricos de Ø80 mm. para la evacuación de los productos de la combustión y de Ø125 mm. -
Página 12: Evacuación De Productos De La Combustión Y Admisión De Aire Concéntrico Vertical Ø
Evolution EV HAM 4.4 Evacuación de productos de la combustión y admisión de aire concéntrico vertical ø80-125 (tipo C La evacuación de los productos de la combustión y la admisión de aire se puede realizar mediante tubos concéntricos de Ø80 mm. para la evacuación de los productos de la combustión y de Ø125 mm. -
Página 13: Llenado De La Instalación
Para que la validez de la garantía sea efectiva, la primera puesta en marcha de la caldera deberá ser realizada por un Servicio de Asistencia Técnica oficial de DOMUSA TEKNIK. Antes de proceder a dicha puesta en marcha, se deberá tener previsto: - Que la caldera esté... -
Página 14: Display Digital
Evolution EV HAM 10 DISPLAY DIGITAL (19) La caldera Evolution es electrónica e incorpora un display digital para la visualización de las temperaturas reales, las temperaturas de consigna y la presión de la instalación. En condiciones de reposo, el display visualiza la temperatura real de la caldera en ºC. Tocando en el botón MODE situado debajo del display, se podrá... - Página 15 Consigna de temperatura de ida de la instalación de Suelo Radiante seleccionada mediante el (20) selector táctil correspondiente (sólo en opción SRAM2/EV) Consigna de temperatura de A.C.S. seleccionada (24) mediante el selector táctil correspondiente Presión real de la caldera, medida por el Sensor de (10) Presión Indicación del estado de demanda de calefacción...
-
Página 16: Selección De Temperaturas
Evolution EV HAM 11 SELECCIÓN DE TEMPERATURAS 11.1 Selección de la consigna de temperatura de caldera La selección de la temperatura deseada de funcionamiento de la caldera se realiza mediante el selector táctil indicado en la figura. Para seleccionar la temperatura deseada tocar en los símbolos "+"... -
Página 17: Selección De La Consigna De Ida De Suelo Radiante (Con Opción Kit Sram2/Ev)
11.3 Selección de la consigna de ida de Suelo Radiante (con opción Kit SRAM2/EV) Cuando la caldera es instalada con el Kit opcional de Suelo Radiante SRAM2/EV, la selección de la temperatura deseada de funcionamiento de de ida de la instalación se realiza mediante el selector táctil indicado en la figura. -
Página 18: Servicio De Producción De Agua Caliente Sanitaria
Evolution EV HAM 12.2 Servicio de producción de Agua Caliente Sanitaria En este modo de servicio, la caldera nos proporcionará servicio de producción de A.C.S. instantánea, para lo cual, se deberá seleccionar la consigna de temperatura de A.C.S. deseada (ver "Selección de la consigna de temperatura de A.C.S."... -
Página 19: Funcionamiento Del Circuito De Calefacción Nº 2 (Opcional)
12.4 Funcionamiento del circuito de calefacción Nº 2 (Opcional) Todos los modelos de la gama de calderas Evolution EV HAM son capaces opcionalmente de controlar un 2º circuito de calefacción, para lo cual, se deberá de instalar una 2ª bomba de "Instalación circulación en la caldera. -
Página 20: Conexión De Termostato Ambiente
Evolution EV HAM 13.5 Conexión de termostato ambiente La caldera lleva dos regletas de conexiones TA y TA , preparadas para la conexión de termostatos "Esquema de Conexiones" ambiente o cronotermostatos ambiente (J5 y J7, ver ), lo cual, permitirá parar el servicio de calefacción de cada circuito instalado, dependiendo de la temperatura de la vivienda. -
Página 21: Mando A Distancia E20 (Opcional)
14 MANDO A DISTANCIA E20 (OPCIONAL) Junto con la caldera Evolution EV HAM, se puede opcionalmente suministrar un mando a distancia (E20), mediante el cual será posible comandar el funcionamiento de la caldera desde cualquier estancia de la vivienda, donde se instale. El mando a distancia E20 controlará los parámetros del circuito de calefacción Nº... -
Página 22: Funcionamiento Con Sonda Exterior (Opcional)
Evolution EV HAM 14.2 Funcionamiento con sonda exterior (Opcional) La conexión de una sonda de temperatura exterior en el mando a distancia E20, permite que el mando E20 calcule la temperatura de servicio de la instalación de calefacción Nº 1 dependiendo de las condiciones climáticas exteriores de cada momento, obteniéndose un ajuste óptimo de las condiciones de funcionamiento de la instalación de calefacción, con el consiguiente aumento del confort en el interior de la vivienda y ahorro energético. -
Página 23: Bloqueos De Seguridad
15 BLOQUEOS DE SEGURIDAD El sistema electrónico de control de la caldera podrá activar los siguientes bloqueos del funcionamiento de la caldera por seguridad. Cuando se produce cualquiera de estos bloqueos, la caldera deja de funcionar, se visualiza de forma intermitente un código de bloqueo en la pantalla y se enciende intermitentemente el piloto rojo de aviso de alarma del panel de mandos. -
Página 24: Mantenimiento De La Caldera
16 MANTENIMIENTO DE LA CALDERA Para mantener la caldera en perfectas condiciones de funcionamiento, anualmente se debe hacer una revisión de la caldera, por personal autorizado por DOMUSA TEKNIK. 16.1 Limpieza de la caldera Para mantener en condiciones óptimas de funcionamiento la caldera, se recomienda realizar una limpieza anual del hogar, de los pasos de y del condensador. -
Página 25: Precaución Contra Heladas
deberá de soltar la abrazadera que la sujeta y tirar de ella para abrirla, posteriormente tirar de la tapa inferior hacia abajo para abrirla y proceder a su limpieza. - Una vez finalizadas estas operaciones de limpieza, volver a montar los deflectores de humos, la tapa superior del condensador y el techo exterior de la caldera. -
Página 26: Curvas De Caudal De Las Bombas De Circulación
Evolution EV HAM 17 CURVAS DE CAUDAL DE LAS BOMBAS DE CIRCULACIÓN En las gráficas siguientes se podrá obtener la presión hidromotriz disponible en la instalación a la salida de la caldera, teniendo en cuenta la pérdida de carga de la caldera y las curvas de funcionamiento de la bomba. -
Página 27: Croquis Y Medidas
18 CROQUIS Y MEDIDAS IC: Ida Calefacción. IC': Ida Calefacción opcional. RC: Retorno Calefacción. EAS: Entrada agua fría sanitaria. IC, IC' COTA MODELO IAS: Salida agua caliente sanitaria. VS: Válvula de seguridad. EV 25 HAM 1"M 1/2"M SC: Salida de condensados, 1" H. EV 35 HAM SH: Salida de humos, Ø100. -
Página 28: Características Técnicas
Evolution EV HAM 19 CARACTERÍSTICAS TÉCNICAS EVOLUTION HAM EV 25 HAM EV 35 HAM condensación Tipo de caldera Calef. y ACS instantanea Potencia calorífico nominal rated Potencia calorífica útil 27,1 37,4 Potencia calorífica útil (30%) 12,2 Eficiencia energética estacional de calefacción Ƞ... -
Página 29: Códigos De Alarma
20 CÓDIGOS DE ALARMA La caldera Evolution EV HAM está equipada por un circuito electrónico capaz de detectar, mediante un continuo autotest, los fallos de funcionamiento de la caldera. Cuando el control electrónico detecta un error de funcionamiento, señaliza el mismo mediante un código de alarma parpadeante en la pantalla del display. -
Página 30: Esquema De Conexiones
Evolution EV HAM 21 ESQUEMA DE CONEXIONES Para realizar la conexión de las diversas opciones y componentes que incorpora este modelo, se dispone de una serie de regletas de conexiones desenchufables en la parte posterior del portamandos. Para su correcta conexión, seguir detenidamente las indicaciones de la siguiente figura: (+) (-) 220 V F: Fase. -
Página 31: Esquema Eléctrico
22 ESQUEMA ELÉCTRICO Rosa Rojo Negro Tarjeta de Alimentación 1 2 3 Tarjeta de Control TS: Termostato de Seguridad. J6: Conector de Relé Telefónico. TH: Termostato de Humos. J8: Conector de Comunicación entre placas. FL: Fluxostato de A.C.S. S2: Selector de modelo de caldera. R: Relé... -
Página 32: Quemador
Para que la validez de la garantía sea efectiva, la regulación del quemador deberá ser realizada por un Servicio de Asistencia Técnica oficial de DOMUSA TEKNIK. Observe la llama. Si falta aire será oscura y producirá humo que obturará rápidamente los pasos. - Página 33 Regulación de aire primario Para regular el aire primario, con una llave Allen de 6 mm, girar el tornillo según se indica en la figura. Sentido horario para aumentar el aire y sentido antihorario para disminuirlo. Regulación de la línea de combustión Para regular la línea de combustión aflojar el tornillo de bloqueo de la línea "BL": Girar el regulador de la línea "RL", en sentido horario para más AIRE y en sentido antihorario para menos AIRE.
-
Página 34: Regulación De La Presión De Gasóleo
Evolution EV HAM 23.4 Regulación de la presión de gasóleo Para regular la presión de la bomba de gasóleo, girar el tornillo en sentido horario para aumentarla y en sentido antihorario para disminuirla. SUNTEC - MOD. AS47C DANFOSS - MOD. BFP 21 L3 1 - Regulación de presión. -
Página 35: Especificaciones Técnicas
En la siguiente tabla se especifican las boquillas y regulaciones correspondientes a cada modelo: Presión de Regulación de Regulación de MODELO Boquilla quemador (bar) aire línea EVOLUTION EV 25 HAM 0,60 80º H EVOLUTION EV 35 HAM 0,75 60º H... -
Página 36: Esquema Eléctrico De Conexiones
Evolution EV HAM 23.8 Esquema eléctrico de conexiones Negro ∼ Azul Precalentador TC: Termostato de Caldera. MB: Motor Bomba. TS: Termostato de Seguridad. EV: Electroválvula. F: Fusible. RP: Resistencia del Precalentador. LB: Lámpara de Bloqueo. Ph: Fase. FR: Fotocélula. N: Neutro. TR: Transformador. -
Página 37: Secuencia De Funcionamiento Del Control Del Quemador
23.10 Secuencia de funcionamiento del control del quemador La caja del control LMO del quemador dispone de un botón de rearme, este es el elemento clave para rearmar control quemador para activar/desactivar las funciones de diagnóstico. El LED multicolor del botón de rearme es el elemento Botón de rearme indicador para el diagnóstico visual. -
Página 38: Anomalías
Evolution EV HAM 24 ANOMALÍAS En este apartado tratamos de dar un índice de averías más corrientes, tanto en el quemador, como en la caldera. Código de errores del quemador Ya hemos explicado que el quemador lleva un sistema de bloqueo indicado por la luz del botón de rearme, y puede ocurrir que accidentalmente se bloquee encendiéndose la luz roja fija en este pulsador. - Página 39 Descripción de estados de la bomba de circulación Las bombas de alta eficiencia incorporan un Led (luz) dónde muestran su estado. LUZ BOMBA DESCRIPCIÓN ESTADO CAUSA SOLUCIÓN Se enciende La bomba está en La bomba funciona Funcionamiento normal de color verde funcionamiento según su ajuste Modo de espera...
-
Página 40: Listado De Componentes De Repuesto
Evolution EV HAM 25 LISTADO DE COMPONENTES DE REPUESTO Quemador Pos. Código Denominación Pos. Código Denominación CFER000032 Pasacables CQUE000005 Transformador CFER000033 Pasacables CQUE000147 Latiguillo de gasóleo Fijación línea CQUE000055 Filtro de gasóleo CQUE000027 Cable precalentador CTOR000007 Racor codo CTOE000063 Línea de quemador D3 CQUE000011 Bomba de gasóleo Suntec CTOE000067... - Página 41 Caldera Pos. Código Denominación Pos. Código Denominación CEXT000717 Puerta CEXT000975 Tapa lateral SELEEVC008 Frente eléctrico CEXT001253 Trasera EV 25/35 CFOV000033 Intercambiador EV 25 SCON000803 Condensador CFOV000067 Intercambiador EV 35 CEXT000702 Lateral Izquierdo EV 25 CEXT000703 Lateral derecho. EV 25 CEXT000725 Lateral Izquierdo EV 35 CEXT000736 Lateral derecho.
- Página 42 Evolution EV HAM Frente eléctrico Pos. Código Denominación CELC000294 Embellecedor COTR000046 Cristal CELC000360 Tarjeta Display CMAZ000128 Mazo CELC000240 Conexión Flusostato CELC000036 Regleta Weidmuller 3 polos SEPO001947 Cajonera eléctrica SEPO001325 Sujeción portamandos CELC000234 Sonda evolution 0,90 mts. SEPO001326 Tapa cajonera CELC000255 Cable transductor de presión CELC000022 Termostato de Humos...
- Página 43 NOTAS: ..................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Página 44 FÁBRICA Y OFICINAS Apartado 95 Bº San Esteban s/n 20730 AZPEITIA 20737 RÉGIL (Guipúzcoa) Telfs: (+34) 943 813 899 www.domusateknik.com *CDOC001140* DOMUSA TEKNIK, se reserva la posibilidad de introducir, sin previo aviso, cualquier modificación en las características de sus productos. CDOC001140 04/09/20...
