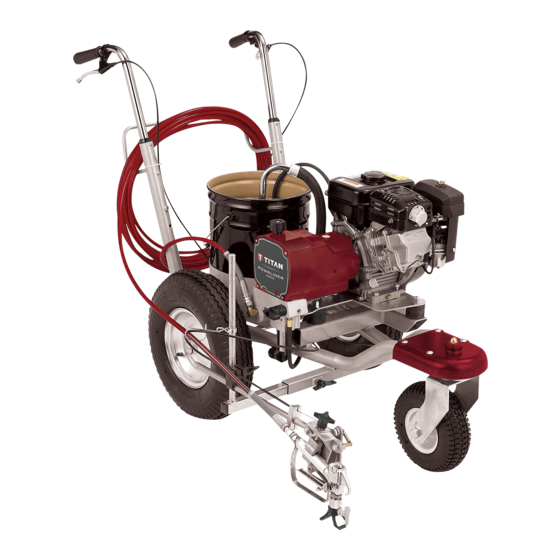

PowrLiner 2850
Model Number:
1-gun
2-gun
SPEEFLO
0290008
0290009
Owner's Manual
Notice d'utilisation
Manual del Propietario
Do not use this equipment before
reading this manual!
NOTE: This manual contains important
warnings and instructions. Please read
and retain for reference.
© Titan Tool Inc. All Rights Reserved. Form No. 0290919K
0117
•
