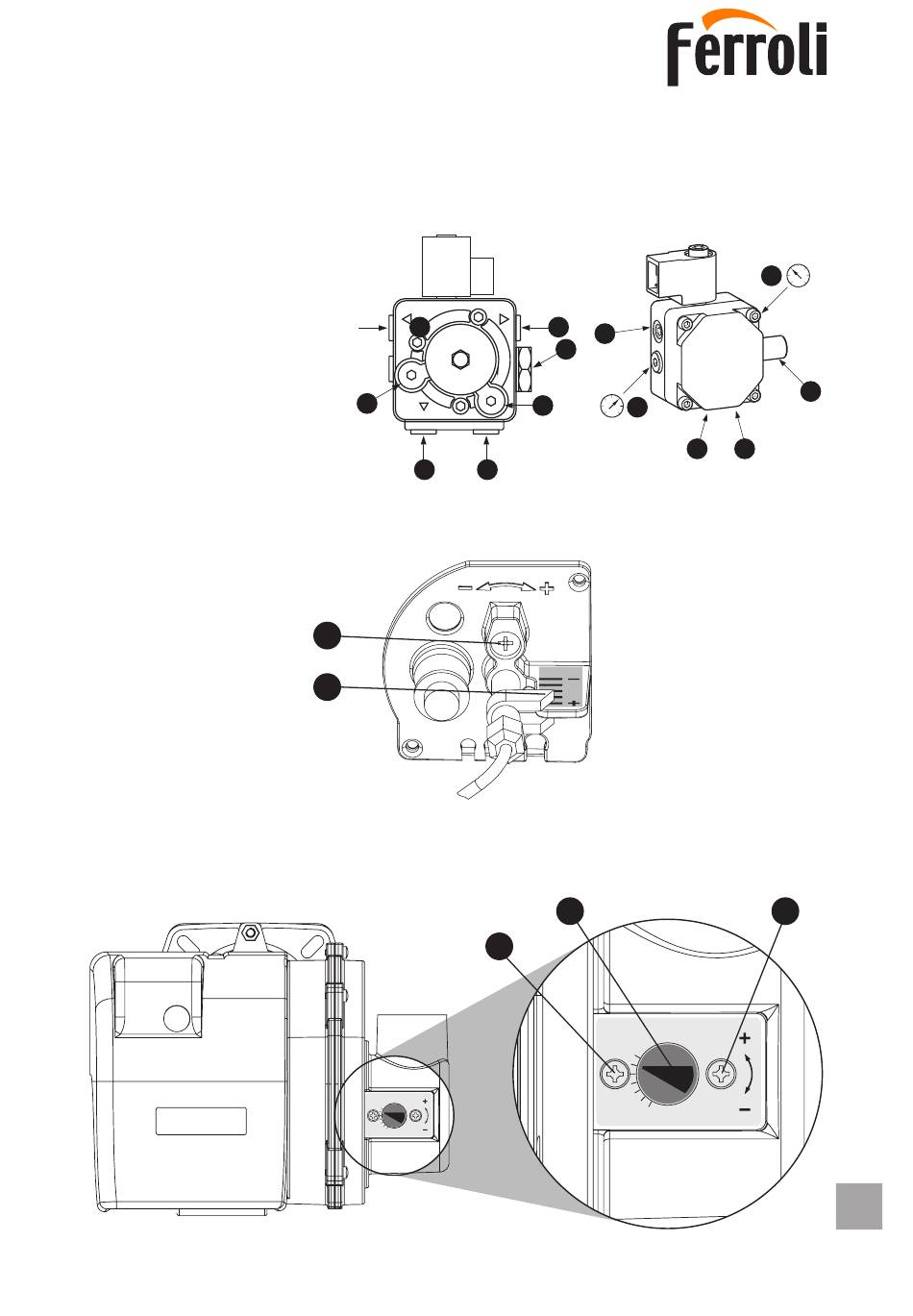

REGULACION PRESION BOMBA
La bomba es preregulada en fabrica a 12 bar. Para el control de la presión servirse de un
manómetro en bano de aceite. La presión puede ser regulada entre 11 o 14 bar para
COMPACT ECO 3 - 6 y entre 7 y 14 bar para COMPACT ECO 3 R - 6R.
Lista
1. Aspiración Ø1/4"
2. Retorno Ø1/4"
3. Salida gasoleo Ø1/8"
4. Regulación presión
5. Conexión de manómetro Ø1/8"
6. Conexión del vacuómetro Ø1/8"
REGULACION CABEZA DE COMBUSTION
La regulacion de la cabeza de combustion se realiza mediante el tornillo 1, siguiendo el indice 2.
REGULACION CLAPETA AIRE
Despues de haber aflojado el tornillo 3, interviniendo en el tornillo 1 se obtiene la regulacion
del aire de combustion, segun las indicaciones de indice 2. Efectuado el calibrado bloquear
el tornillo 3.
ITALPUMP
3
5
2 1
1
2
3
ARIA
MAX
AIR
4
AIR 2 LUFT
STOP AIRE
1 MIN
DANFOSS
3
3
4
6
6
1
2
ARIA
MAX
AIR
4
AIR 2 LUFT
STOP AIRE
1 MIN
5
4
2
1
