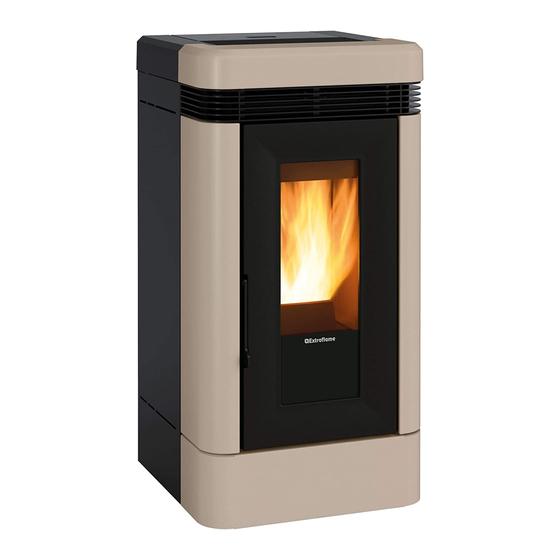

- Página 1 MaNuaL DEL uSuaRiO EStufaS DE pELLEt Lucia MADE ITALY design & production 004277341 - Rev 002...
- Página 2 ESPAÑOL...
-
Página 3: Tabla De Contenido
SEguridAd ........................................5 MAntEniMiEntO OrdinAriO ..................................7 inStALAciÓn ........................................8 DISTANCIAS MÍNIMAS .............................................. 8 PREDISPOSICIONES PARA MANTENIMIENTO ....................................8 dEtALLES LuciA ......................................10 cOLOcAciÓn EStufA ....................................11 nOtAS PArA EL cOrrEctO funciOnAMiEntO ............................11 FuSIblE ..................................................11 PELLEt y cArgA ......................................12 dEPÓSitO PELLEt - ciErrE A PrESiÓn. - Página 4 ATENÇÃO - OBrIgATÓrIO ATTENZIONE TASSATIVO ANTES dE mOVImENTAr A SAlAmANdrA, rE- PrImA dI mOVImENTArE lA STufA TOglIErE lE TIrAr AS cErâmIcAS INdIcAdAS PArA EVITAr mAIOlIchE INdIcATE PEr EVITArE dANNI. dANOS. ATTENTION - cOmPulSOrY TÄhElEPANu! BEfOrE mOVINg ThE STOVE, kINdlY TAkE ThE ENNE Ahju lIIguTAmIST EEmAldAgE SEllElT cErAmIcS Off IN OrdEr TO NÄIdATud kErAAmIlISEd OSAd, ET VÄlTIdA...
-
Página 5: Español
Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar. - Página 6 INHERENTES AL MISMO. Š SE PROHÍBE EL USO DEL GENERADOR POR PARTE DE PERSONAS (INCLUIDOS LOS NIÑOS) CON CAPACIDADES FÍSICAS, SENSORIALES Y MENTALES REDUCIDAS, O A PERSONAS INEXPERTAS, A MENOS QUE NO SEAN SUPERVISADAS Y CAPACITADAS EN EL USO DEL APARATO POR UNA PERSONA RESPONSABLE DE SU SEGURIDAD .
-
Página 7: Mantenimiento Ordinario
DIFÍCILES (VIENTO FUERTE, HIELO) PODRÍAN INTERVENIR SISTEMAS DE SEGURIDAD QUE APAGAN EL GENERADOR. SI ESTO SUCEDE, CONTACTE CON EL SERVICIO DE ASISTENCIA TÉCNICA Y, EN CUALQUIER CASO, NO DESHABILITE LOS SISTEMAS DE SEGURIDAD. Š EN CASO DE INCENDIO DEL CONDUCTO DE SALIDA DE HUMOS, USE LOS SISTEMAS ADECUADOS PARA ELIMINAR LAS LLAMAS O REQUIERA LA INTERVENCIÓN DE LOS BOMBEROS. -
Página 8: Instalación
InstalacIón característIcas generales Las conexiones hidráulicas y de descarga de humos deben ser realizadas por personal cualificado, el cual debe suministrar la documentación de conformidad de la instalación de acuerdo con las normas nacionales. El instalador debe entregar al propietario o a la persona que lo represente, según la legislación vigente, la declaración de conformidad de la instalación, con: 1) el manual de uso y mantenimiento del equipo y de los componentes de la instalación (como por ejemplo canales de humo, chimenea, etc.);... - Página 9 En presencia de equipos de gas de tipo B con funcionamiento intermitente no destinados a la calefacción, a estos hay que dedicar una abertura de aireación y/o ventilación. Las tomas de aire deben satisfacer los requisitos siguientes: Š estar protegidas con rejillas, redes metálicas, etc., sin reducir su sección neta; Š...
-
Página 10: Detalles Lucia
DEtAllEs lUCIA Salida aire ambiente Salida humos Entrada serial Acceso cámara de combustión y Entrada termostato Entrada aire comburente cajón cenizas suplementario TA On/Off Pantalla táctil Fusible Sonda ambiente Tanque pellet cierre a presión Alimentación 230 V ESPAÑOL... -
Página 11: Colocación Estufa
ColoCACIóN EstUFA Para un correcto funcionamiento del producto se recomienda colocarlo de modo que esté perfectamente en plano, con la ayuda de un nivel. NotAs pArA El CorrECto FUNCIoNAmIENto Tapa tanque pellet Para un correcto funcionamiento de la estufa a pellet es necesario respetar las siguientes indicaciones: Durante el funcionamiento de la estufa, tanto la tapa del tanque como la puerta, deben permanecer siempre cerrados. -
Página 12: Pellet Y Carga
Pellet y carga Los pellets se realizan sometiendo a una presión muy elevada el aserrín, o sea los desechos de madera pura (sin pinturas) producidos por serrerías, carpinterías y otras actividades relacionadas con la elaboración y la transformación de la madera. Este tipo de combustible es absolutamente ecológico ya que no se utilizan colas para mantenerlo compacto. -
Página 13: Mando A Distancia
Mando a distancia Mediante el mando a distancia se tiene la posibilidad de regular las principales funciones de la estufa. Transmisor Seleccione modalidad aire Pantalla Bloquea teclado On/ off estufa (mantener apretado por 3 segundos) Grados celsius / fahrenheit Presionando la tecla una vez es posible habilitar o Set potencia deshabilitar el crono Configuración retardo apagado la tecla permite retardar... -
Página 14: Iconos Mando A Distancia
iconos Mando a distancia Modalidad aire seleccionada: Habilitación crono Intermitente CONFORT Indicador luminoso encendido = activo Encendida AUTO Indicador luminoso apagado = desactivado Indica la transmisión de la señal radio Retardo apagado configurado Encendida = durante la comunicación por radio Apagada = ausencia de comunicación por radio Batería descargada Teclas bloqueadas... -
Página 15: Pantalla Táctil
PANTALLA TÁCTIL La estufa está equipada con una pantalla táctil con tecnología WiFi que permite la regulación de las funciones individuales del equipo de modo fácil e intuitivo por parte del usuario. Tocando los botones (iconos) en la superficie de visualización son activadas las acciones. La superficie de la pantalla táctil reacciona con el toque de los dedos. -
Página 16: Cuadro De Comandos
CuAdro de ComANdos VisuALizAcióN De Los DisTiNTos MeNsAjes De TexTo on/off estufa. incrementa la potencia de funcionamiento / recorrer a través de los menú. Disminuye la potencia de funcionamiento / recorrer a través de los menú. incrementa el set termostato de funcionamiento / recorrer a través de los menú. Disminuye el set termostato de funcionamiento / recorrer a través de los menú. -
Página 17: Menú General
meNú geNerAL regresa atrás - salir Desplazamiento parámetros: sucesivo (3) ; precedente (2) Modifica datos configuración: aumento (4); disminución (5) confirma - acceso al Menú AIRE FRONTAl EASY SETUP CRONO hABIlITACIÓN PRg1 PRg2 CONFIgURACIONES FEChA-hORA PRg3 IDIOMA PRg4 PANTAllA STAND-BY DElTA T PRIMERA CARgA gRADOS... -
Página 18: Configuraciones Para El Primer Encendido
CoNfIgurACIoNes PArA eL PrImer eNCeNdIdo Una vez conectado el cable de alimentación en la parte posterior de la estufa, llevar el interruptor, siempre situado posteriormente, a la posición (I). El interruptor colocado posteriormente a la estufa sirve para dar tensión a la tarjeta de la estufa. la estufa permanece apagada y en el panel aparece una primera pantalla con el mensaje OFF . -
Página 19: Funcionamiento Y Lógica
fuNCIoNAmIeNTo y LógICA eNCeNdIdo Después de controlar los puntos anteriores, presionar la tecla 1 por tres segundos con la finalidad de encender la estufa. Para la fase de encendido hay disponibles 15 minutos en los cuales se verifica la presencia de la llama. Al alcanzar la temperatura de control, la estufa interrumpe la fase de encendido y pasa a PrePArAcióN. -
Página 20: Aire Frontal
AIre froNTAL este menú permite configurar la velocidad del motor de ventilación frontal. rango: (confort, auto). seleccionando la modalidad confort, la velocidad del aire frontal se va a velocidad reducida Para garantizar la eficiencia de combustión, el aire frontal es excluido cuando el producto está en potencia mínima . ProceDiMieNTo coMANDos Š... -
Página 21: Crono
CroNo esta función permite programar el encendido y el apagado de la estufa de modo automático. De fábrica el CRONO está desactivado. el crono permite programar 4 bandas horarias dentro de una jornada de utilizar para todos los días de la semana. en cada banda pueden ser configurados el horario de encendido y apagado, los días de uso de la banda programada, temperatura deseada y el set potencia. - Página 22 EjEMPlO CRONO hORARIOS/BANDAS SOBREPUESTAS BANDA 02:00 08:00 16:30 23:00 SET POTENCIA 02:00 08:00 16:30 23:00 SET TERMOSTATO 22° 18° 02:00 08:00 16:30 23:00 start 02:00 Banda 1 potencia 3 - seT TerMosTATo 22°c stop 23:00 start 08:00 Banda 2 potencia 1 - seT TerMosTATo 18°c stop 16:30 funcionamiento estufa ESPAÑOL...
-
Página 23: Configuraciones
CoNfIgurACIoNes • feCHA-HorA • IdIomA Ver capítulo: configuraciones primer encendido • grAdos PANTAllA este menú permite regular la intensidad luminosa de la pantalla. Los valores posibles varían de oFF, 1 a 20. si se configura oFF, la retro iluminación de la pantalla es de intensidad máxima y se apaga después de un retraso de 60 segundos. La retro iluminación se vuelve a encender con la presión de una tecla o en caso que la estufa esté... -
Página 24: Termostato Suplementario
TermosTATo suPLemeNTArIo NoTA : LA INsTALACIóN debe ser reALIzAdA Por uN TéCNICo AuTorIzAdo existe la posibilidad de estabilizar la temperatura mediante termostato de un local adyacente a la habitación donde se ha colocado la estufa, es suficiente conectar un termostato siguiendo el procedimiento que se describe en el punto sucesivo (se recomienda colocar el termostato ambiente mecánico opcional a una altura del piso de 1,50 m). -
Página 25: Wi-Fi
WI-fI La pantalla permite conectarse a la red global internet a través de la tecnología Wi-Fi. esto permite manejar y controlar desde remoto la estufa con la respectiva APP para smartphone "TotalControl 2.0" ( Apple store / Play store) . ATeNCIóN desCArgAr: es posible configurar la red Wi-Fi directamente desde la pantalla siguiendo el siguiente procedimiento "ToTAL CoNTroL 2.0"... -
Página 26: Limpieza Y Mantenimiento
PARA CONOCER EL CENTRO DE ASISTENCIA MÁS CERCANO CONTACTAR SU REVENDEDOR O CONSULTAR EL SITIO: WWW.LANORDICA-EXTRAFLAME.COM Limpieza y mantenimiento ¡ReaLizaR Las indicaciones siempRe con La máxima seguRidad! Š Asegurarse que la clavija del cable de alimentación esté desconectada ya que el generador podría haber sido programado para encenderse. - Página 27 bRaseRo y cámaRa de combustión: Š Aspirar los residuos presentes en el brasero Š Remover completamente el brasero del respectivo compartimiento; Š Aspirar la ceniza del lugar del brasero, tubo porta bujía y cámara de combustión. Š Liberar con el respectivo atizador suministrado todos los agujeros presentes en el brasero.
-
Página 28: Mantenimiento Ordinario Realizado Por Los Técnicos Habilitados
La combustión en base a Las exigencias descRitas. AGUJEROS BRASERO PARA CONOCER EL CENTRO DE ASISTENCIA MÁS CERCANO CONTACTAR SU REVENDEDOR O CONSULTAR EL SITIO: WWW.LANORDICA-EXTRAFLAME.COM mantenimiento oRdinaRio ReaLizado poR Los técnicos habiLitados el mantenimiento ordinario debe ser realizado al menos una vez al año. - Página 29 PARA CONOCER EL CENTRO DE ASISTENCIA MÁS CERCANO CONTACTAR SU REVENDEDOR O CONSULTAR EL SITIO: WWW.LANORDICA-EXTRAFLAME.COM LAS IMÁGENES SON CON FIN ILUSTRATIVO. Motor humos (desmontaje y limpieza y conducto humos y "t"), nuevo silicón en los puntos previstos Guarniciones, tanque pellet,inspecciones, cajón de cenizas y puerta (sustituir y aplicar silicón donde esté previsto) Cámara de combustión &...
- Página 30 PARA CONOCER EL CENTRO DE ASISTENCIA MÁS CERCANO CONTACTAR SU REVENDEDOR O CONSULTAR EL SITIO: WWW.LANORDICA-EXTRAFLAME.COM LAS IMÁGENES SON CON FIN ILUSTRATIVO. Motor humos (desmontaje y limpieza y conducto humos y "t"), nuevo silicón en los puntos previstos Guarniciones, tanque pellet,inspecciones, cajón de cenizas y puerta (sustituir y aplicar silicón donde esté previsto) Cámara de combustión &...
-
Página 31: Visualizaciones
Visualizaciones Pantalla MotiVación Generador apagado staRt Está en curso la fase de start caRGa Pellet Está en curso la carga continua del pellet durante el encendido encendido Está en curso la fase dedicada al encendido PRePaRación Está en curso la fase de preparación tRabajo Está... -
Página 32: Condiciones De Garantía
CONDICIONES DE GARANTÍA Los productos Extraflame S.p.A. están garantizados, en el marco de la Comunidad Europea, durante un periodo de 24 meses desde la fecha de compra. La compra debe acreditarse mediante un documento fiscalmente válido emitido por el distribuidor (recibo, factura o albarán de transporte) que identifique el producto adquirido y la fecha de compra o entrega del mismo. -
Página 33: Eliminación
Tras el periodo de 24 meses de garantía, cualquier intervención de reparación será abonada en su totalidad por el consumidor. En caso de litigio, el órgano judicial de competencia será exclusivamente el foro de la sede legal de Extraflame S.p.A. (Vicenza-Italia). - Página 34 ESPAÑOL...
- Página 35 ESPAÑOL...
- Página 36 Extraflame S.p.A. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production PARA CONOCER EL CENTRO DE ASISTENCIA MÁS CERCANO CONTACTAR A SU REVENDEDOR O CONSULTAR EL SITIO WWW.LANORDICA-EXTRAFLAME.COM...
