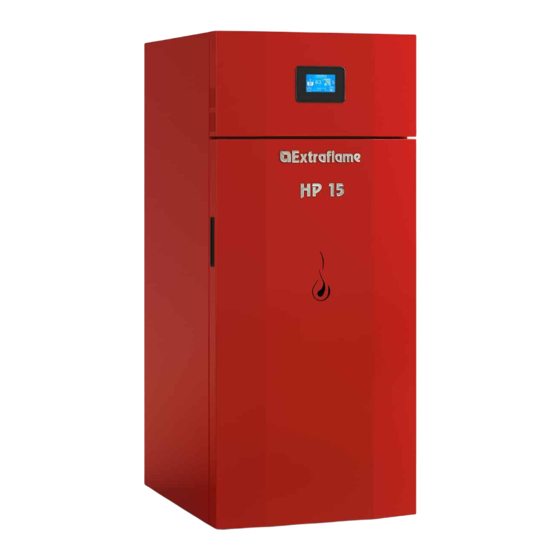

Extraflame HP 15 Manual Del Usuario
Ocultar thumbs
Ver también para HP 15:
- Manual del usuario (44 páginas) ,
- Manual del usuario (192 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Extraflame HP 15
Resumen de contenidos para Extraflame HP 15
- Página 1 MANUAL DEL USUARIO CALDERAS DE PELLEt hP 15 - 22 -30 ESPAÑOL/SPAGNOLO...
- Página 2 ESPAÑOL...
-
Página 3: Tabla De Contenido
ESPAÑOL ..................................... 4 CArACtEríStiCAS téCniCAS ..................................4 IdentIfIcacIón de los componentes ....................................... 5 intrODUCCiÓn ....................................... 6 DiStAnCiAS rECOmEnDADAS PArA EL COmPArtimEntO DE LA CALDErA ..................7 ADvErtEnCiAS ........................................ 8 SEgUriDAD ........................................8 mAntEnimiEntO OrDinAriO ..................................8 inStALACiÓn HiDrÁULiCA .................................... 9 InstalacIón y dIsposItIvos de segurIdad .................................... -
Página 4: Español
CaraCterístiCas téCniCas CaraCterístiCas HP 15 HP 22 HP 30 Peso Altura 1304 1304 1408 Ancho Profundidad Diámetro tubo descarga humos Diámetro tubo aspiración aire Potencia térmica global máx 16,9 33,9 Potencia térmica útil máx (rendición en agua) 15,2 22,5 Potencia térmica global mín Potencia térmica útil mín... -
Página 5: Identificación De Los Componentes
Toma de alimentación para cable eléctrico Termostato de seguridad (rearme manual) 100°C Termostato de seguridad (rearme manual) 85°C Tubo descarga de humos de combustión Tubo aspiración aire para la combustión Interruptor principal de encendido Puerta serial HP30 HP 15 - 22 ESPAÑOL... -
Página 6: Introducción
introduCCión Los generadores producidos en nuestro establecimiento se fabrican prestando atención también a los componentes individuales para proteger tanto al usuario como al instalador contra posibles accidentes. Por tanto, se recomienda al personal autorizado, después de cada intervención realizada en el producto, prestar especial atención a las conexiones eléctricas, sobre todo por lo que respecta a la parte descubierta de los conductores, que no se puede salir por ningún motivo de la bornera, evitando así... -
Página 7: Distancias Recomendadas Para El Compartimento De La Caldera
eléctrica. Š Evite tapar o reducir las dimensiones de las aberturas de aireaciones del local de instalación. Š Las aberturas de aireación son indispensables para una combustión correcta. Š No deje los elementos del embalaje al alcance de los niños y de personas incapacitadas sin supervisión. Š... -
Página 8: Advertencias
Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar. -
Página 9: Instalación Hidráulica
INSTALACIÓN HIDRÁULICA En este capítulo se describen algunos conceptos que se refieren a la normativa italiana UNI 10412-2 (2009). Como se ha descrito anteriormente, para la instalación se deben respetar todas las posibles normativas nacionales, regionales, provinciales y municipales vigentes previstas por el país en el que se ha instalado el equipo. Durante la instalación del generador es OBLIGATORIO que la instalación conste de un manómetro para visualizar la presión del agua. -
Página 10: Colocación
colocación Para un funcionamiento correcto del producto se recomienda colocarlo de manera que esté perfectamente plano utilizando un nivel. REaRMES En las figuras a continuación se representan las posiciones de los rearmes del depósito (85°C) y H2O (100°C). Se recomienda contactar con el técnico habilitado en caso de que se active uno de los rearmes, para comprobar la causa del mismo. -
Página 11: Instalación
InstalacIón característIcas generales Las conexiones hidráulicas y de descarga de humos deben ser realizadas por personal cualificado, el cual debe suministrar la documentación de conformidad de la instalación de acuerdo con las normas nacionales. El instalador debe entregar al propietario o a la persona que lo represente, según la legislación vigente, la declaración de conformidad de la instalación, con: 1) el manual de uso y mantenimiento del equipo y de los componentes de la instalación (como por ejemplo canales de humo, chimenea, etc.);... -
Página 12: Descarga De Humos
En presencia de equipos de gas de tipo B con funcionamiento intermitente no destinados a la calefacción, a estos hay que dedicar una abertura de aireación y/o ventilación. Las tomas de aire deben satisfacer los requisitos siguientes: Š estar protegidas con rejillas, redes metálicas, etc., sin reducir su sección neta; Š... -
Página 13: Pellet Y Carga
Pellet y carga Los pellet se producen sometiendo el aserrín a una presión muy alta, es decir los residuos de madera pura (sin pinturas) producidos por las serrerías, carpinterías y otras actividades relacionadas con la elaboración y la transformación de la madera. Este tipo de combustible es totalmente ecológico dado que para compactarlo no se utiliza ningún tipo de adhesivo. -
Página 14: Pantalla Táctil
PANTALLA TÁCTIL La caldera está equipada con una moderna pantalla táctil que permite la regulación de las funciones indiviuales del aparato de manera fácil eintuitiva por parte del ususario. Todas las regulaciones y configuraciones que se muestran en las pantallas se pueden realizar directamente mediante la pantalla táctil integrada. -
Página 15: Cuadro De Mandos E Iconos
CuAdro de mANdos e ICoNos icono significado • Indica la presencia de una alarma/ alarma. La máquina se apagará. • Indica la presión de la instalación detectado en la máquina. • Indica el funcionamiento del circulador: Apagada = circulador está desactivo ; Encendido = circulador está activo Intermitente = la seguridad está... -
Página 16: Función Teclas
FuNCIóN TeCLAs tEcla función tEcla función Mantener presionado por más de 2 Permite aumentar/seleccionar segundos para encender o apagar la disminuir (-) una configuración (seT) caldera. Mantener presionado por más de 2 segundos para salir del menú. Permite pasar mediante los menús Presionando brevemente se puede volver hacia atrás de un paso. -
Página 17: Configuraciones Para El Primer Encendido
CoNFIGurACIoNes PArA eL PrImer eNCeNdIdo una vez conectado el cable de alimentación en la parte posterior del generador, lleve el interruptor, siempre situado posteriormente, en la posición (i). el interruptor puesto posteriormente al generador sirve para dar tensión a la tarjeta del generador. el generador permanece apagado y en el panel se visualiza una primer pantalla con la frase off. -
Página 18: Funcionamiento Y Lógica
FuNCIoNAmIeNTo Y LóGICA eNCeNdIdo una vez verificadas las "instrucciones de base" precedentemente mencionadas, presionar el por más de dos segundos para encender el generador. Para la fase de encendido hay disponibles 15 minutos, tras el encendido y al alcanzar la temperatura de control, el generador interrumpe la fase de encendido y pasa a arraNQue. -
Página 19: Stby - Termostato Ambiente Suplementario
sTbY - TermosTATo AmbIeNTe suPLemeNTArIo Nota : La instalación la debe realizar un técnico autorizado. existe la posibilidad de estabilizar la temperatura mediante termostasto de un local adyacente a la habitación donde se ha colocado el generador, es suficiente conectar un termostato ambiente siguiendo el procedimiento que se describe en el punto sucesivo (se recomienda colocar el termostato ambiente mecánico opcional a una altura del piso de 1,50 m). -
Página 20: Set Potencia
seT PoTeNCIA El siguiente menú permite configurar el set de potencia. Potencia mínima 1, potencia máxima 5. seT TemPerATurA El siguiente menú permite configurar la temperatura de la caldera. Las posibles configuraciones son: 65 - 80°C. reGuLACIóN usuArIo el reGuLacióN usuario permite: �... -
Página 21: Habilit. Crono
• HAbILIT. CroNo Permite habilitar/deshabilitar el crono y las diferentes franjas horarias de la caldera • reGuLACIóN PeLLeT el siguiente menú permite regular de manera porcentual la carga del pellet. en caso de que el generador presente problemas de funcionamiento debidos a la cantidad de los pellets se puede proceder directamente a la regulación de la carga pellet desde el cuadro de mandos. -
Página 22: Crono
• CroNo el crono permite programar 4 franjas horarias durante el día, que se pueden utilizar para todos los días de la semana. en cada franja se pueden configurar el horario de encendido y apagado, los días de uso de la franja programada y la temperatura agua (65 - 80°C) deseada. -
Página 23: Reset
� buzzer cuando se formula "off" se deshabilita la señalación acústica. � LumINosIdAd Permite regular la retroiluminación del display. Las configuraciones posibles son de off - 10 a 30. activando off, la retro iluminación de la pantalla se apagará luego de un retraso preconfigurado. La retro iluminación se encenderá... -
Página 24: Limpieza Y Mantenimiento
Limpieza y mantenimiento ¡Siga LaS indicacioneS Siempre con La máxima Seguridad! Š La clavija del cable de alimentación esté desconectada, dado que el generador podría estar programado para encenderse. Š Que el generador esté frío en cada parte. Š Las cenizas estén completamente frías. Š... -
Página 25: Semanalmente - Cámara De Combustión Y Cajón De Cenizas
todoS LoS díaS - raSpadoreS: Hp15-22: ¡La limpieza de los intercambiadores térmicos debe realizarse únicamente con el generador frío! Su limpieza permite garantizar en el tiempo un rendimiento térmico siempre constante. Realice este tipo de mantenimiento por lo menos una vez al día. Para realizarlo, es suficiente utilizar los raspadores correspondientes ubicados en la parte superior del generador, realizando el movimiento de abajo hacia arriba y viceversa varias veces. -
Página 26: Mantenimiento Ordinario Realizado Por Técnicos Habilitados
mantenimiento ordinario reaLizado por técnicoS HabiLitadoS el mantenimiento ordinario debe realizarse por lo menos una vez al año. El generador, utilizando pellet como combustible sólido, requiere de una intervención anual de mantenimiento ordinario que debe ser realizada por un técnico habilitado, utilizando exclusivamente recambios originales. El incumplimiento puede poner en peligro la seguridad del equipo y puede anular el derecho a las condiciones de garantía. - Página 27 mantenimiento ordinario LAS IMÁGENES SIRVEN SOLO COMO EJEMPLO ILUSTRATIVO. HP30 HP15-22 Motor de humos (desmontaje y limpieza y conducto de humos y "T"), silicona nueva en los puntos previstos Juntas de las inspecciones, cajón de cenizas y puerta (cambiar y aplicar silicona donde previsto) Cámara de combustión, orificios de "aire"...
-
Página 28: Visualizaciones
Visualizaciones Pantalla causa Estufa apagada staRt La fase de puesta en marcha está en ejecución caRGa Pellet Está en ejecución la carga continua del pellet durante el encendido encendido La fase de encendido está en ejecución aRRanque La fase de arranque está en ejecución tRabajo La fase de trabajo normal está... -
Página 29: Alarmas
alaRMas Pantalla eXPlicación solución Encendida: indica la presencia de una alarma. Intermitente: Indica la desactivación del sensor de depresión. Indica la presencia de una alarma. La alarma se puede resetear solo si se detuvo el motor de humos y si transcurrieron 15 minutos a partir de la visualización de la alarma, pulsando la tecla 1 durante 3 segundos. -
Página 30: Condiciones De Garantía
CONDICIONES DE GARANTÍA Los productos Extraflame S.p.A. están garantizados, en el marco de la Comunidad Europea, durante un periodo de 24 meses desde la fecha de compra. La compra debe acreditarse mediante un documento fiscalmente válido emitido por el distribuidor (recibo, factura o albarán de transporte) que identifique el producto adquirido y la fecha de compra o entrega del mismo. - Página 31 Si el producto fuese reparado en uno de los Centros de Asistencia Técnica Autorizados indicados por Extraflame S.p.A. y en caso de sustitución del producto, el transporte será gratuito. En los casos en los que el técnico fuera capaz de reparar el producto en el domicilio del usuario y este último se negara a ello, el transporte al laboratorio y la devolución estarán a su cargo.
- Página 32 +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com El fabricante se reserva el derecho a modificar las características y los datos contenidos en el presente manual en cualquier momento y sin previo aviso, con el objetivo de mejorar sus productos.
