Montaje
Conexiones de gas y gasóleo
Conexión eléctrica

Comprobaciones previas a la puesta en servicio

Prescripciones de orden general para
la conexión de gas
• La conexión de la rampa de gas a la
red de gas sólo la puede realizar un
técnico especialista homologado.
• La sección de los tubos de gas debe
realizarse de tal modo que la presión
de alimentación de gas no caiga por
debajo del valor indicado.
• Debe montarse una válvula de corte
(no incluida) en el tramo anterior de la
rampa de gas.
• En Alemania, de acuerdo con el
decreto-tipo en materia de equipos de
calefacción, conviene instalar además
una válvula de corte de activación
Conexión de gasóleo
Para garantizar la seguridad de la
instalación, es indispensable intentar
realizar lo más cuidadosamente posible
el montaje de la alimentación de gasóleo
según la norma DIN 4755 y tener en
cuenta las prescripciones locales. El
quemador incorpora una bomba de
engranajes autocebadora que se debe
conectar en bitubo a través de un filtro de
gasóleo.
Importante:
• Presión de admisión máxima de la
bomba < 2 bar.
• Depresión máxima de la bomba
< 0,4 bar
Comprobaciones previas a la puesta
en servicio
Conviene controlar los siguientes
puntos antes de la puesta en servicio.
• Montaje del quemador de conformidad
con las presentes instrucciones.
• Ajuste previo del quemador según las
indicaciones del cuadro de ajuste.
• Ajuste de los dispositivos de
combustión, debe utilizar la boquilla
adecuada.
• El generador de calor debe estar listo
para funcionar; deben respetarse sus
recomendaciones de utilización.
• Todas las conexiones eléctricas
deben realizarse correctamente.
• El generador de calor y el sistema de
44
térmica (instalar por el cliente).
Durante la puesta en servicio del
quemador, el instalador o su
representante entrega la instalación
bajo su responsabilidad. Es el único que
puede garantizar que la instalación
cumple las normas y las indicaciones
vigentes. El instalador debe estar en
posesión de una homologación
expedida por el proveedor de gas y
debe comprobar la estanqueidad de la
instalación y proceder a una purga de
aire.
Para la configuración y el dimensionado
de instalaciones con dispositivo de
aspiración para gasóleo EL, es
obligatorio seguir las instrucciones del
manual ELCO n.° art. 12002182.
• Conecte los latiguillos de gasóleo
suministrados con la bomba de
gasóleo y hágalos pasar por la
apertura del cárter.
• Monte el filtro de gasóleo con
posibilidad de desgasificación
(tamaño de malla recomendado:
70 μm) para poder garantizar una
conexión sin pliegues ni tracción de los
latiguillos flexibles de gasóleo.
• Procurar realizar correctamente la
conexión de la canalización de
La instalación eléctrica y los trabajos
de conexión debe llevarlos a cabo
exclusivamente un electricista
especializado. Deben seguirse las
recomendaciones y las directivas
vigentes.
Respetar obligatoriamente las
prescripciones y directivas en
vigor, así como el esquema
eléctrico suministrado con el
quemador.
Conexión eléctrica
• Compruebe si la tensión eléctrica de
alimentación se corresponde con la
tensión de funcionamiento indicada
de 230 V, 50 Hz corriente monofásica
con neutro y toma de tierra.
calefacción deben estar lo
suficientemente llenos de agua; las
bombas de circulación deben
funcionar.
• El regulador de temperatura, el
regulador de presión, la protección
contra la falta de agua y el resto de
dispositivos de limitación y de
seguridad que puedan encontrarse
presentes están conectados y
operativos.
• La chimenea debe estar despejada y
el dispositivo de aire adicional, si se
encuentra instalado, en
funcionamiento.
• Debe garantizarse un aporte
suficiente de aire fresco.
03/20114 - Art. Nr. 4200 1054 5800A
alimentación y de la canalización de
retorno.

Antes de la puesta en servicio,
aspire el gasóleo con la bomba
manual y compruebe la
estanqueidad de los conductos de
gasóleo.
Fusible de la caldera: 10 A
Conexión eléctrica mediante
conectores
El quemador debe poder desconectarse
de la red por medio de un dispositivo de
corte unipolar acorde con la normativa
vigente. El quemador y el generador de
calor (caldera) están conectados entre

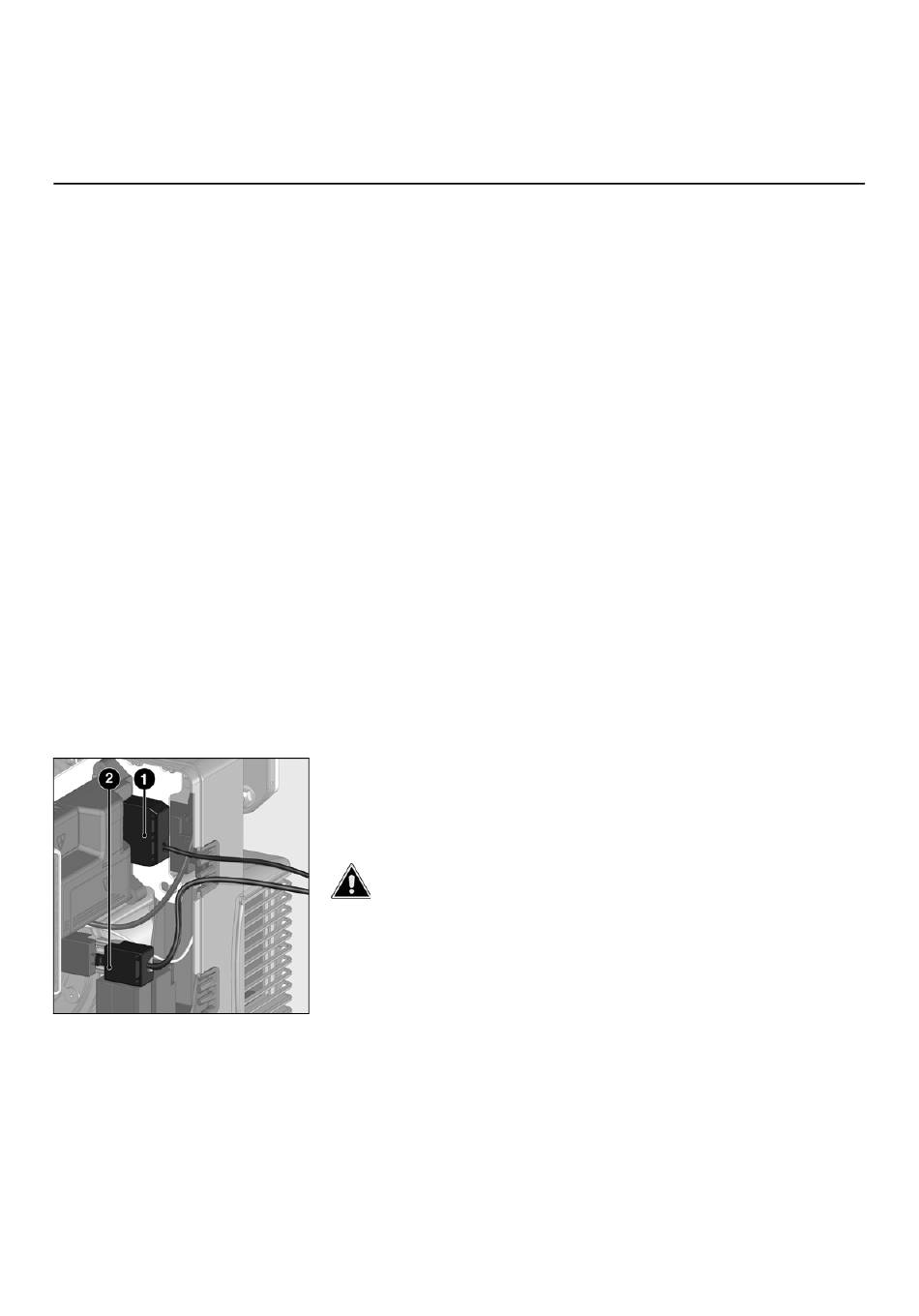

sí por un conector de siete polos 1 y un
conector de cuatro polos 2 (no
incluidos).
Conexión de la rampa de gas
Establecer la conexión de la rampa de
gas con las tomas situadas en el
quemador (negro sobre negro y gris
sobre gris).
• La solicitud de calor debe estar
presente.
• Debe existir una presión de gas
suficiente.
• Los conductos de combustible deben
estar montados según las reglas del
oficio, su estanqueidad comprobada y
estar purgados.
• Debe existir un punto de medición
conforme a las normas; el conducto
de humos hasta el punto de medición
debe ser estanco, de tal forma que los
resultados de medición no se falseen.
