Guía de instalación
Español – Mayo 2002
Introducción
Esta guía de instalación proporciona las instrucciones de
instalación, arranque y ajuste. Para recibir una copia del
manual de instrucciones, comuníquese con la oficina de
ventas o el representante de ventas de Fisher en su
localidad, o vea una copia en www.FISHERregulators.com.
Para más información, consulte:
Manual de instrucciones del Tipo 119, formulario 5204,
D100261X012.
Categoría P.E.D.
Este producto puede utilizarse como accesorio de seguridad
con equipos a presión en las siguientes categorías de la
Directiva para Equipos a Presión 97/23/EC. También puede
utilizarse fuera del ámbito de la Directiva para Equipos a
Presión mediante prácticas de buena ingeniería (SEP)
según la tabla que se presenta a continuación.
T
A
M
A
Ñ
O
D
E
L
P
R
O
D
U
C
T
O
D
N
6
1 (
4 /
p
u
g l
) .
Especificaciones
Presión de entrada máxima
10,3 bares (150 psig)
Rangos de resortes
0,2 a 1,0 bares (3 a 5 psig)
0,3 a 1,4 bares (5 a 20 psig)
0,3 a 2,4 bares (5 a 35 psig)
2,1 a 4,1 bares (30 a 60 psig)
Presión de control máxima hacia el diafragma
10,3 bares (150 psig)
Descenso máximo de presión
10,3 bares (150 psig) en todos los diámetros de
puertos
Presión de prueba
Todos los componentes encargados de retener la
presión han sido sometidos a ensayo de acuerdo
a la Directiva 97/23/EC-Anexo 1, Sección 7.4
Capacidades de temperatura
Elastómeros de nitrilo: -29 a 77°C (-20 a 170°F)
Fluoroelastómeros: -18 a 121°C (0 a 250°F)
Nota: No debe utilizarse con agua caliente ni
amoníaco.
Instalación
El regulador sólo debe ser instalado o mantenido
por personal debidamente calificado. Los
reguladores deben instalarse, utilizarse y
mantenerse según lo indicado en los códigos y
reglamentos internacionales y locales, y en las
instrucciones de Fisher.
Si el regulador tiene escapes de fluido, o si se
producen fugas en el sistema, esto indica que se
1. No se deben exceder los límites de presión/temperatura indicados en esta guía de
instalación y en toda norma o código aplicable.
C
A
T
E
G
O
R
A Í
S
T
P I
O
D
E
Í L
Q
U
S
E
P
1
(1)
(1)
(1)
www.FISHERregulators.com
requiere mantenimiento. Si el regulador no se
pone fuera de servicio inmediatamente, se puede
crear una condición peligrosa.
Se pueden causar lesiones personales, daños al
equipo o fugas debido al escape del fluido o a la
rotura de piezas que llevan fluidos a presión si
este regulador se somete a presiones excesivas,
o si se lo instala en condiciones de trabajo que
exceden los límites dados en la sección de
especificaciones, o si las condiciones exceden
los límites nominales de la tubería adyacente o
sus conexiones.
Para evitar este tipo de lesiones y daños, instale
dispositivos de alivio o limitación de presión
(según lo exijan los códigos, reglamentos o
normas del caso) para impedir que las
condiciones de trabajo excedan los límites del
equipo.
D I
O
Además, si el regulador sufre daños físicos, se
pueden causar lesiones personales y daños a la
propiedad como resultado del escape del fluido.
Para evitar tales tipos de lesiones y daños, instale
el regulador en un lugar seguro.
Limpie todas las tuberías antes de instalar el regulador y
compruebe que el regulador no haya sufrido daños ni ha
acumulado materiales extraños durante el transporte.
Para los cuerpos con roscas NPT, aplique pasta selladora
a las roscas macho. En los cuerpos embridados, instale
empaquetaduras apropiadas y utilice prácticas
aprobadas de conexión y empernado de tuberías. Instale
el regulador en la posición que se desee, salvo indicación
contraria, pero verifique que el material fluya a través del
cuerpo en el sentido indicado por la flecha estampada
en el mismo.
Es importante instalar el regulador de modo tal
que el agujero de ventilación de la caja del resorte
no quede obstruido en ningún momento. Para las
instalaciones a la intemperie, coloque el regulador
alejado del tránsito de vehículos y en una posición
tal que impida que agua, hielo y otros materiales
extraños entren a la caja del resorte por el agujero
de ventilación. Evite colocar el regulador debajo
de aleros o tubos de descarga, y cerciórese que
quede por encima del nivel probable de
acumulación de nieve.
Protección contra sobrepresión
Los límites recomendados de presión se encuentran
estampados en la placa de identificación del regulador.
Se requiere algún tipo de protección contra sobrepresión
si la presión real de entrada excede el valor nominal
máximo de presión de salida de trabajo. También se
debe proporcionar protección contra sobrepresión si la
presión de entrada del regulador es mayor que la presión
de trabajo seguro del equipo instalado torrente abajo.
El hecho de que el regulador funcione a niveles de presión
por debajo de los límites máximos no excluye la

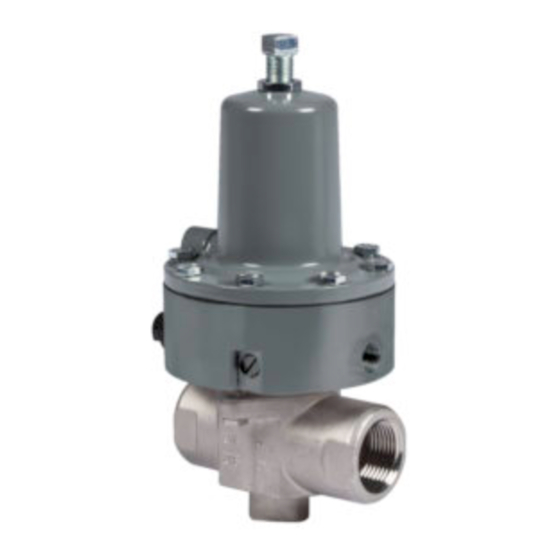

Tipo 119
Nota
