3.6 Equipos Ex db ia / Ex ia tb

3.6.1 Notas generales

Los equipos con aprobación Ex db ia y Ex ia tb tienen dos compartimentos separados. Los
componentes situados en el compartimento del bloque electrónico tienen la aprobación Ex ia y
el compartimento de terminales tiene la aprobación Ex d / Ex t.

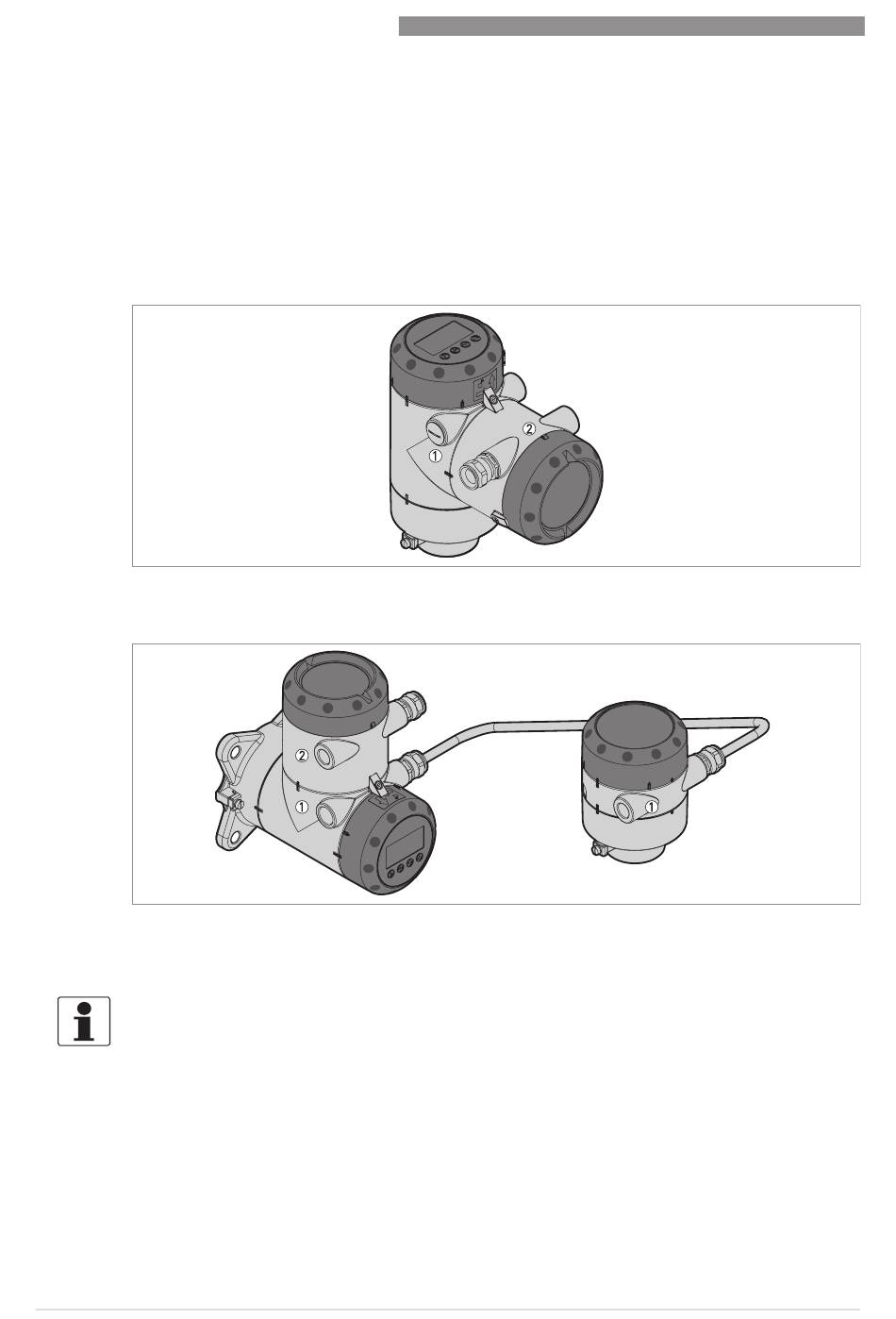

Figura 3-7: Versión compacta: compartimentos en equipos con aprobación Ex db ia y Ex ia tb
Figura 3-8: Versión remota (de campo): compartimentos en equipos con aprobación Ex db ia y Ex ia tb
1 Compartimento del bloque de la electrónica (Ex ia)
2 Compartimento de terminales (Ex d / Ex t)
INFORMACIÓN!
¡
Las dimensiones de la trayectoria de la llama son mejores que los valores establecidos en la
norma europea EN 60079-1 (longitud mínima 13,9 mm y distancia máxima 118
3.6.2 Cómo conectar los cables eléctricos
Los prensaestopas se suministran bajo pedido del cliente. Si el propio cliente consigue los
prensaestopas, estos deben tener una categoría de protección IP≥6X (EN 60529).
