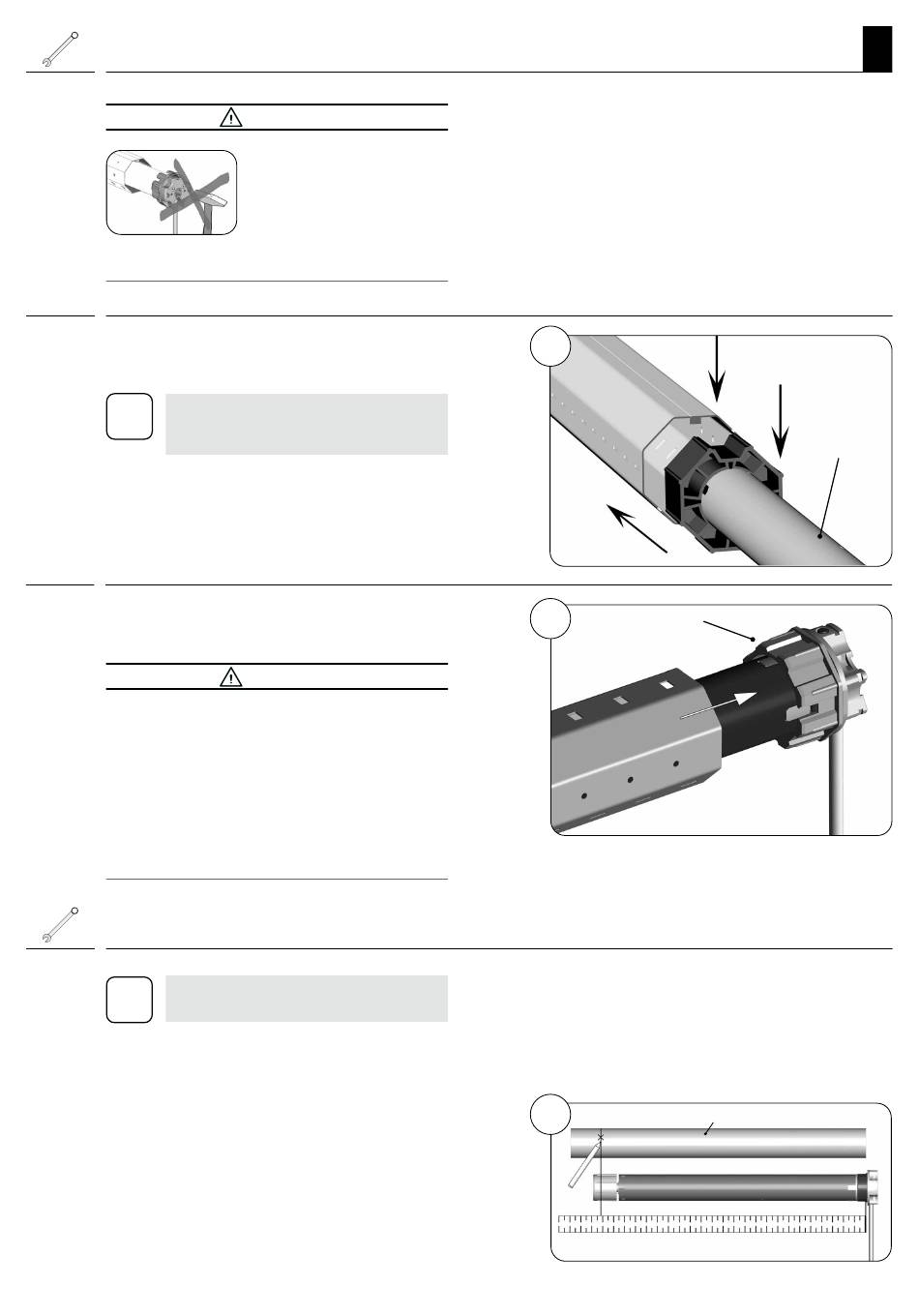

7.6 Introducción del motor tubular (9) en el eje enrollador
ATENCIÓN
La introducción del motor
tubular (9) en el eje enrolla-
dor (5) utilizando la fuerza
provoca daños materiales.
◆ No introduzca el motor
1.
En primer lugar, deslice el talón de arrastre (8) por el
eje enrollador (5).
El motor (9) debe disponer de espacio
i
suficiente en caso de ejes enrolladores
con ranura interior.
2.
A continuación, presione el eje enrollador (5) hasta
que encaje completamente en el adaptador (10).
ATENCIÓN
◆ Compruebe durante el montaje que el
adaptador (10) y el anillo magnético (18) de
la cabeza de accionamiento (12) no se separan.
De lo contrario, podrían producirse fallos en
el funcionamiento, v. página 25.
◆ El motor debe introducirse completamente en
el eje enrollador. La compensación de longitud
o la corrección se ajusta con la posición de la
cápsula cilíndrica, véase la página 16.
7.7 Preparativos en caso de utilizar tubos de precisión
i
Utilice únicamente tubos de precisión
de aluminio.
◆ Si se utilizan tubos octogonales de acero,
no es necesario realizar los siguientes
pasos.
1.
Mida la distancia entre el adaptador (10) y el tercio
posterior del talón de arrastre (8); marque esta
distancia sobre el tubo de precisión.
tubular (9) en el eje enrolla-
dor (5) utilizando la fuerza.
9
10
(10)
11
ALUMINIO
ES
(5)
(8)
(9)
13
