- Página 1 – Eve Single M anual de instalación y de uso S-line Pro-line...

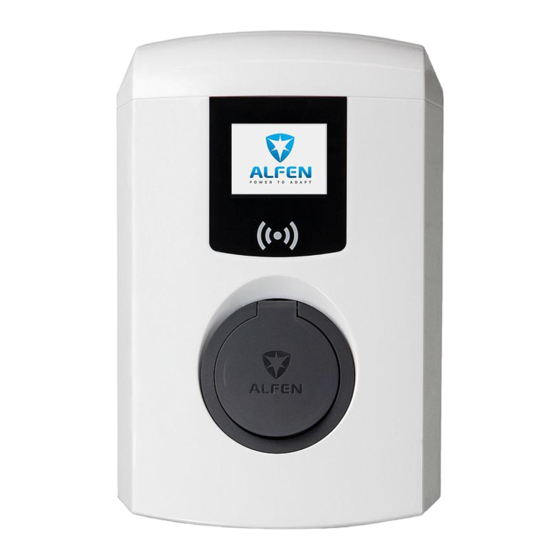

- Página 2 EVE SINGLE S-LINE VISTA EXTERIOR modelo con cable de carga modelo con enchufe VISTA INTERIOR PARTE INFERIOR...
- Página 3 EVE SINGLE PRO-LINE VISTA EXTERIOR modelo con cable de carga modelo con enchufe PARTE INFERIOR VISTA INTERIOR...
-
Página 4: Instalación Y Puesta En Marcha
Instalación y puesta en marcha – paso a paso del Eve Single ¡ Le felicitamos por haber adquirido un cargador de Alfen para vehículos eléctricos! Para garantizar una instalación segura y la plena utilización de todas las funciones avanzadas de su cargador, le recomendamos que lea detenidamente este manual y que lo guarde para futuras consultas. -
Página 6: Tabla De Contenido
3.8.1 Conexión de la fuente de alimentación - FR: NF-EN 61851-1 3.8.2 Conexión del cable de carga fijo - NL: NEN-EN-IEC 61851-1 3.9 Instalación eléctrica: Eve Single S-line y - NO: NEK-EN-61851-1 Pro-line, monofásico - UK: BS-EN 61851-1 3.9.1 Conexión de la fuente de alimentación 3.9.2 Conexión del cable de carga fijo... -
Página 7: Instrucciones De Seguridad Y Uso
El incumplimiento de las calidad del producto y/o la vida útil del mismo. Alfen no se mismas, de acuerdo con las normas generales de seguridad responsabiliza de los daños causados al producto (incluida eléctrica, puede ocasionar un riesgo de descarga eléctrica,... -
Página 8: Producto
2.1 El cargador En las páginas 2 y 3 del presente manual, encontrará las imágenes de las líneas de productos Eve Single S-line y Pro-line. En este capítulo encontrará más información sobre el contenido de estos cargadores y sobre cómo se pueden utilizar para cargar su vehículo. -
Página 9: Interfaz Del Usuario
Indicadores de estado durante la carga inteligente EV (balanceo de carga) El Eve Single S-line indicará las funciones de carga inteligente activadas, por ejemplo, el balanceo de carga (para obtener más información, consulte el Anexo B) de la siguiente manera:... -
Página 10: Funcionamiento
2. PRODUCTO 2.3 Funcionamiento Las acciones específicas del usuario se presentan en una secuencia que muestra claramente el progreso y las indicaciones de estado correspondientes. Los primeros pasos se pueden realizar en cualquier secuencia. Al detectar un cable de carga o una tarjeta de carga, todos los productos Eve Single mostrarán un estado de color verde. - Página 11 2. PRODUCTO RFID: cargador con autorización del usuario Iniciar Modelos con cable de carga fijo S-line --kW Pro-line --kW --.--kWh --.--h Modelos con enchufe S-line --kW Pro-line --kW --.--kWh --.--h Parar Modelos con cable de carga fijo S-line Pro-line Modelos con enchufe S-line Pro-line Manual del Eve Single | Versión 4.1 | Octubre de 2021...
-
Página 12: Control De Acceso Para Autorización Local (Rfid)
2.4 Control de acceso para autorización local (RFID) Para controlar el acceso del usuario local a un cargador Eve Single de Alfen es necesario instalar una tarjeta RFID como “llave maestra”. Con esta llave maestra puede determinar quién puede utilizar su cargador. -
Página 13: Eliminación De La Llave Maestra
Encontrará más información sobre el uso de la aplicación Service Installer en el apartado 4.4. 2.5 Especificaciones técnicas 2.5.1 Modelos Eve Single Modelos S-line Eve Single S-line, monofásico Eve Single S-line, trifásico Pro-line Eve Single Pro-line, monofásico Eve Single Pro-line, trifásico 2.5.2 Especificaciones de las líneas de productos Eve... -
Página 14: Especificaciones Del Pro-Line
¡AVISO! Los cargadores Eve Single de Alfen contienen un detector de CC de 6 mA que protege el interruptor de fuga a tierra contra las corrientes de fuga de CC. El detector de CC evita que los interruptores de fuga a tierra de tipo A “no detecten” las peli- grosas corrientes de fuga. -
Página 15: Comunicación Y Protocolos
Certificado de raíz Instalado en la fábrica, actualización a través del archivo UpdateFirmwire Para obtener más información sobre la implementación de la seguridad de la información en los equipos de recarga de Alfen, puede contactar con cpadmin@alfen.com 2.5.8 Memoria disponible Pases de carga Lista local: aproximadamente 800 pases de carga (a través del back-end) -
Página 16: Carcasa
2. PRODUCTO ¡AVISO! La temperatura de funcionamiento asume la temperatura ambiente de un producto suministrado con el color de carcasa predeterminado “RAL9016”. La exposición directa a la luz solar puede influir negativamente en el rango de temperatura. Las temperaturas ambiente de la tabla anterior se refieren a Esto estabiliza la temperatura interna y hace menos un producto en su carcasa por defecto, color RAL9016. -
Página 17: Instrucciones De Instalación
2. PRODUCTO 2.5.11 Instrucciones de instalación ¡AVISO! Su instalación debe cumplir lo dispuesto en las normas y reglamentos del lugar (país) donde se instala. Las tablas mostradas a continuación son orientativas y se basan en el correcto funcionamiento práctico de los cargadores, siempre que se cum- plan todas las condiciones necesarias. -
Página 18: Ajustes De Fábrica Opcionales
Desactivado (Off) (véase el Anexo B) Balanceo de carga activo (P1)* Red de carga inteligente* Logotipo propio en pantalla (solo Desactivado (logotipo de Alfen) Pro-line) Activado (su propio logotipo) Disponibilidad del usuario si está Aceptar todos los pases de RFID temporalmente fuera de línea... -
Página 19: Contenido Del Paquete
3. ENSAMBLAJE Y CONEXIÓN Contenido del paquete Contenido del paquete del cargador: Eve Single de Alfen, manual de instalación, marco de montaje en pared, material de instalación y pases de carga RFID (según las opciones seleccionadas). Eve Single Eve Single... -
Página 20: Requisitos De Ensamblaje E Instalación
3. ENSAMBLAJE Y CONEXIÓN 3.2 Requisitos de ensamblaje e instalación • Humedad atmosférica máxima del 95 %. • Temperatura ambiente de entre -25 °C y 40 °C. OBSERVACIÓN • Una diferencia de temperatura en 24 horas < 35 °C. Consulte la tabla de los apartados 2.5.11 y 2.5.12 para •... -
Página 21: Instalación Mecánica
3. ENSAMBLAJE Y CONEXIÓN 3.6 Instalación mecánica • Saque el cargador de la caja. Utilice un lápiz y un nivel para marcar la ubicación de • Compruebe que todas las piezas de la lista están los orificios para los tornillos y el cableado (cable(s) presentes. -
Página 22: Instalación Eléctrica
Figura 6: Conexión eléctrica de cable de carga fijo, S-line / Pro-line, monofásico 3.8.1 Conexión de la fuente de alimentación 3.9 Instalación eléctrica: Eve Single S-line y Pro-li- • Conecte los hilos del cable de alimentación al bloque de ne, monofásico terminales. -
Página 23: Conexión Del Cable De Carga Fijo
Figura 8: Conexión eléctrica de cable de carga fijo, S-line / Pro-line, monofásico Figura 10: Conexión eléctrica de cable de carga fijo, S-line / Pro-line, trifásico 3.10 Instalación eléctrica: Eve Single S-line y Pro-line, trifásico Finalización de la instalación 3.10.1 Conexión de la fuente de alimentación •... -
Página 24: Puesta En Marcha Del Cargador
Service Installer. Puede soli- función de sus necesidades. Para acceder a la citar una cuenta en: http://support.alfen.com. Haga clic en configuración, utilice el paquete de software “Crear una cuenta”. Tenga en cuenta que crear una nueva Service Installer. -
Página 25: Uso De La Aplicación Service Installer
A través de un sistema de gestión de backoffice conectado; Vaya a la pantalla de ajustes de idioma en la plataforma de gestión. Todos los cargadores de Alfen incluyen el elemento de ajustes “Idioma”. 4.5 Activar funcionalidades con la aplicación Los cargadores de Alfen ofrecen la posibilidad única de... -
Página 26: Conectividad
Si se ha especificado el sistema de gestión de backoffice - Dirección IP de ICU EZ: 93.191.128.6 en línea ICU Connect de Alfen al realizar el pedido, el Eve - Puerto: 9090 Single ya tendrá una tarjeta SIM instalada y se conectará... -
Página 27: Registre Su Cuenta Icu Ez
Asegúrese de que los ajustes de su red permiten la configuración, desde los ajustes básicos hasta los ajustes conexión a los servidores de Alfen a través de una conexión avanzados de carga inteligente. Estas se dividen, a grandes FTP segura. Esto permite la actualización del software y el rasgos, en las siguientes categorías:... -
Página 28: Anexo A: Códigos De Error Y Resolución De Problemas
Single. Si no puede encontrar una solución adecuada, póngase en contacto con el distribuidor del cargador o con el servicio de asistencia técnica de Alfen a través de los datos de contacto que aparecen en el reverso de este manual. - Página 29 ANEXO A: CÓDIGOS DE ERROR Y RESOLUCIÓN DE PROBLEMAS Pantalla Resolución de problemas Código Texto del mensaje de Icono Posibles causas Posibles soluciones error Error en la instalación Temporalmente El cargador ha sido Póngase en contacto con el operador del configurado como no configurado como no punto de recarga.
- Página 30 ANEXO A: CÓDIGOS DE ERROR Y RESOLUCIÓN DE PROBLEMAS Pantalla Resolución de problemas Código Texto del mensaje de Icono Posibles causas Posibles soluciones error Error externo (usuario, enchufe, cable, influencias meteorológicas, etc.) Temperatura interior alta. La temperatura en el interior Inesperado: Póngase en La carga se reanudará...
-
Página 31: Anexo B: Selecciones Por Defecto Para Los Ajustes De Fábrica Opcionales
Red de carga inteligente (SCN): Cuando se activan, los cargadores de Alfen se reconocen entre sí en una red Si el puerto P1 del medidor inteligente ya está ocupado por local, en una denominada plaza de carga. En ese caso, los otro dispositivo, puede utilizar un bifurcador. - Página 32 ANEXO B: SELECCIONES POR DEFECTO PARA LOS AJUSTES DE FÁBRICA OPCIONALES La siguiente tabla proporciona los ajustes por defecto de los parámetros indicados: Ajustes para la En la toma eléctrica Ajustes Balanceo de carga Balanceo de corriente de entrada asumidos activa en la conexión carga activa en la máxima...
- Página 33 La red de carga inteligente (SCN, por sus siglas en inglés) es la funcionalidad de carga inteligente que hace que los cargado- res de Alfen conectados formen una única plaza de carga. Para cada enchufe utilizado, y teniendo en cuenta la carga total, la red decide a qué...
- Página 34 Si es posible, utilice el servidor DHCP. compatible con las versiones 3.2 y posteriores. Si se ha • Sin un servidor DHCP, los cargadores obtienen una seleccionado un Eve de Alfen. Necesita la versión de dirección IP a través de Auto-IP. firmware 3.3 o posterior. •...
- Página 35 Si se ha adquirido la funcionalidad. El cargador no formará parte de la SCN si no se ha adquirido esta funcionalidad. Después de recibir la confirmación de la compra de esta funcionalidad por parte de Alfen, la nueva funcionalidad se puede descargar a través de la aplicación Service Installer.
-
Página 36: Residuos De Aparatos Eléctricos Y Electrónicos (Raee)
RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS (RAEE) Los aparatos eléctricos y electrónicos (AEE) contienen materiales, componentes y sustancias que pueden ser peligrosos y suponer un riesgo para la salud humana y el medio ambiente cuando los residuos de aparatos eléctricos y electrónicos (RAEE) no se manipulan correctamente. -
Página 37: Alfen Icu B.V
Contacto Contacto – – Alfen ICU B.V. Alfen ICU B.V. Hefbrugweg 28 Hefbrugweg 28 1332 AP Almere 1332 AP Almere Países bajos Países bajos Apdo. de correos 1042 Apdo. de correos 1042 1300 BA Almere 1300 BA Almere Países bajos Países bajos...
