RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE

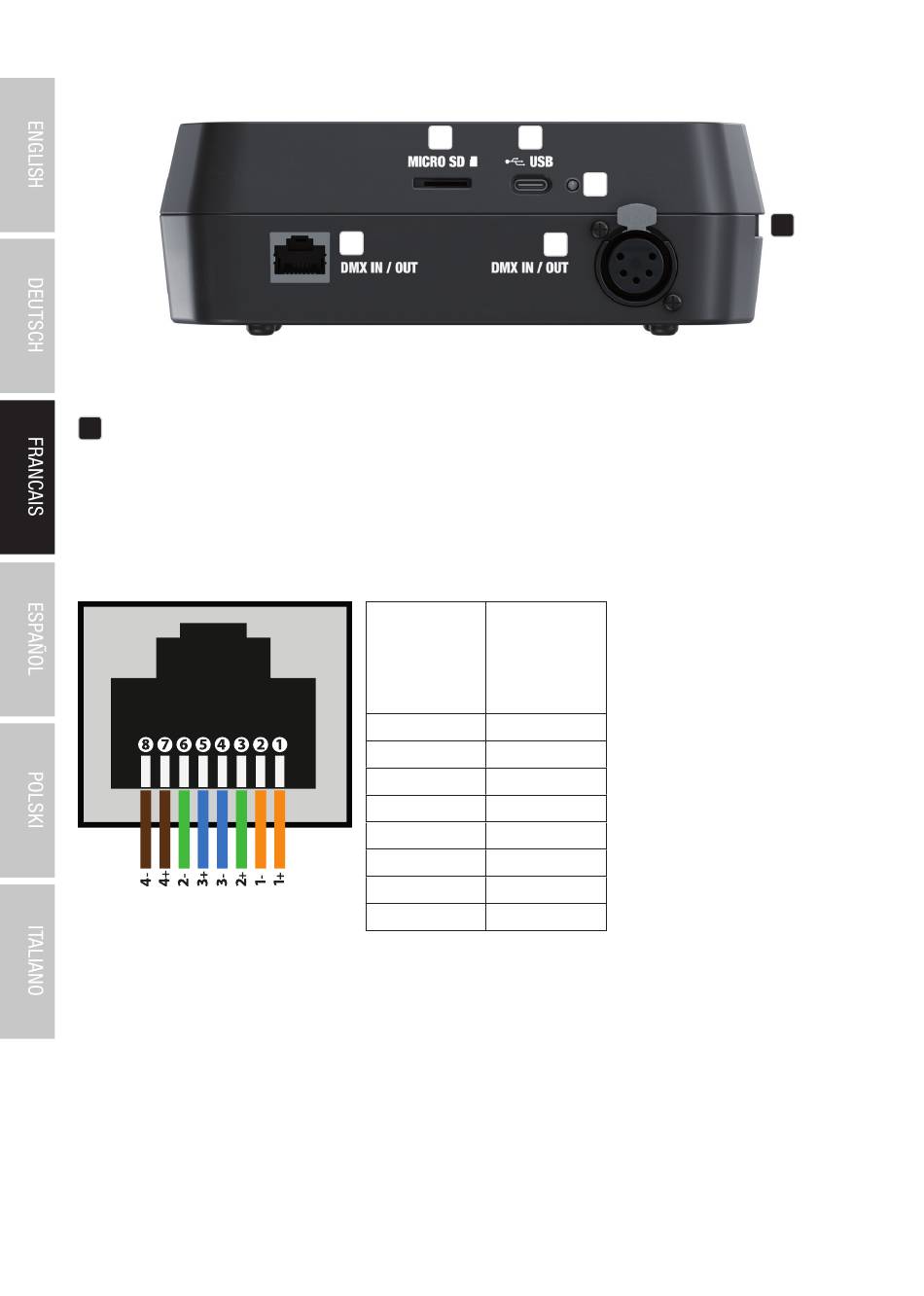

1 DMX IN/OUT (ENTRÉE/SORTIE) RJ45
Entrées et sorties DMX avec une interface RJ45 pour la réception de données et le pilotage
d'appareils DMX. L'appareil dispose d'un univers DMX qui peut être routé vers l'une des 4 paires
de conducteurs au choix. Les contacts + et – sont respectivement destinés à l'entrée et à la sortie
DMX.
Affectation des contacts :
56
5
1
Paires de
conduc-
Contacts
polarité
1
2
3
4
5
6
7
8
3
4
2
teurs
et
1+
1-
2+
3-
3+
2-
4+
4-
