1) Siguiendo las siguientes pautas, atornille el soporte de montaje a una pared o caja
eléctrica (gabinete NEMA):
La pestañas del soporte de montaje deben estar apuntando hacia arriba.
Si lo monta en tablarroca, utilice los 4 tornillos y 4 anclajes de pared.

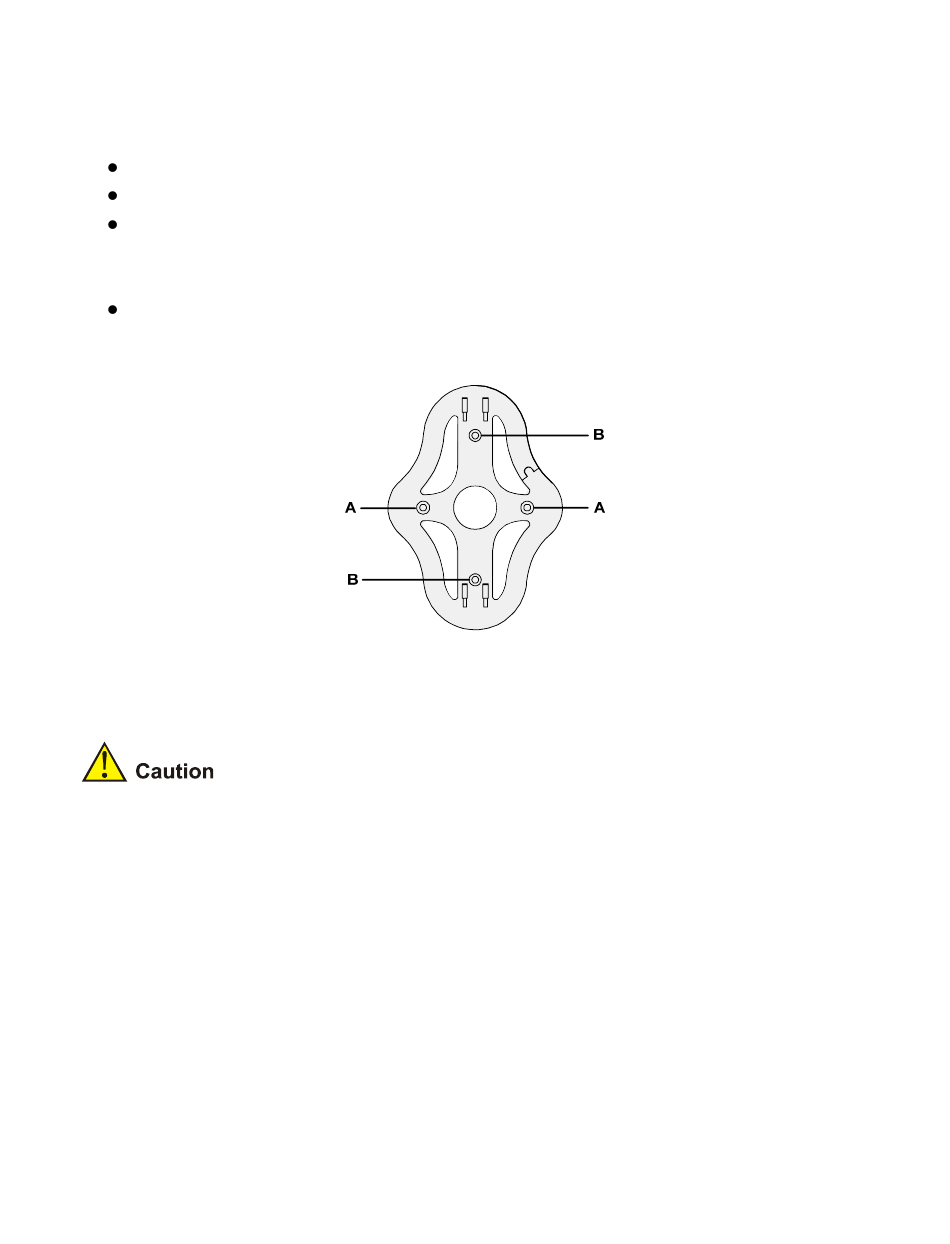

Si lo monta en una caja eléctrica EU (60,3 mm), utilice 2 tornillos roscados e
insértelos dentro de los orificios marcados con "A", como aparece en el
siguiente diagrama.
Si lo monta en una caja eléctrica US (83,3 mm), utilice 2 tornillos roscados e
insértelos dentro de los orificios marcados con "B", como aparece en el
siguiente diagrama.
2) Conecte el cable Ethernet (para la alimentación eléctrica y conexión a la red) al
puerto LAN en la parte posterior del punto de acceso.
3) Para montar el punto de acceso en el soporte de montaje, inserte las pestañas del
soporte de montaje en las ranuras de la parte posterior del punto de acceso.
: Si monta el punto de acceso en una pared, no puede utilizar las
ranuras en el borde estrecho inferior del dispositivo. En su lugar, debe utilizar las
ranuras que están en la parte posterior del punto de acceso.

Montaje de sobremesa

Para instalar el punto de acceso sobre una superficie plana, tal como una mesa o
escritorio, siga los siguientes pasos:
1) Inserte las pestañas en el soporte para mesa dentro de las ranuras ubicadas al
costado del punto de acceso, como se muestra en la ilustración. Alinee el corte de
enrutamiento del cable hacia la parte superior del soporte.
