Helvex TV-100 Guia De Instalacion

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramienta Requerida
/ Required Tools
llave allen de ½" teflón
plumbler
½" allen wrench
tape
Dimensiones para la Instalación / Installation Dimensions
Antes de realizar su instalación asegúrese que su red de alimentación en pared esté totalmente rígida.
1
power network is completely rigid.
Retire el niple de la salida. /
2
the nipple from the faucet.
salida
faucet
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
Requerimientos de Instalación
Requerimientos de Instalación
Installation Requirements
Installation Requirements
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
Mínima
Modelo / Model
kg/cm²
TV-100 0,25
*10,16 cm *12,7 cm
a / to
(4,0") (5,0")
válvula angular (no incluida)
angle stops (not included)
*60 cm
(23,62")
(Nivel de Piso Terminado) NPT
(Finished Floor Level) FFL
Remove Purge su línea de alimentación y
3
rosque el niple. /
and thread the nipple.
alimentación en pared
½"-14 NPT
inlet thread ½"-14 NPT
niple
nipple
llave allen de ½"(no incluida)
½"allen wrench (not included)
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
guide applies to the product in any finish.
/ Minimum Máxima / Maximum
PSI kPa kg/cm² PSI
24,5
3,55 6,0 85,3
*50 cm
(19,68")
*10 cm
(3,9")
Purge your feed line
niple
nipple
1-05-1634-2

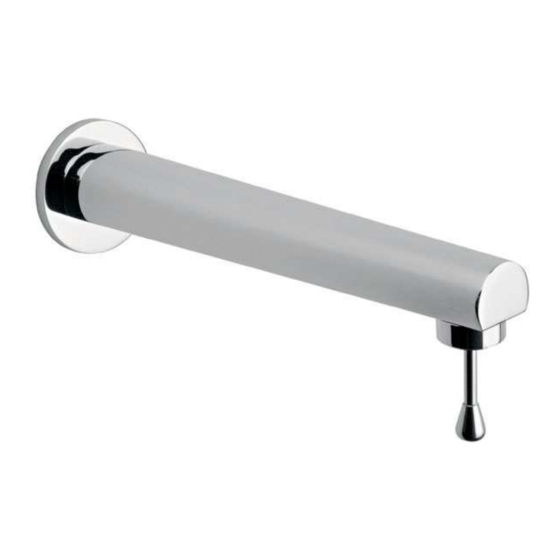

Llave de lavabo economizadora
a pared. / Wall-mounted
washbasin faucet.
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
kPa
to (0,1 kg/cm²) [1,42
PSI].
588,3
/ Before installing, make sure your wall
*24 cm
(9,4")
*Medidas Recomendadas
*Recommended Dimennsions
Rosque la salida al niple. /
4
faucet to the nipple.
niple
nipple
salida
faucet
Coloque teflón en las uniones roscadas.
Place plumber tape on threaded joints.
TV-100
Cromo / Chrome
Thread the
