Fuente 12 Vdc
Obs.:
» No utilizar el balun provoca ruido en la imagen del producto.
» La fuente de alimentación de la cámara y la cámara extra no se incluyen con el producto.
» El producto no es compatible con las tecnologías AHD, HDCVI o HDTVI.
» Si el usuario presiona la tecla Cámara 2 y no hay ninguna cámara instalada, la pantalla del monitor quedará oscura.
Operación
Cuando se instala la cámara adicional, al presionar la tecla Cámara 2, la cámara estará disponible en la pantalla del
producto durante un período de 30 segundos.
7.7. Instalación de extensiones de video
Además del módulo interno del kit, se puede incluir un módulo de video interno adicional. Conecte la extensión de video
desde el módulo interno del kit siguiendo las siguientes pautas, según el modelo de extensión de video.
Extensión de video IVR 1070
Interconecte el monitor principal con la extensión de video siguiendo las indicaciones de conexión como se muestra en la
imagen siguiente:
Módulo externo
1
2
3
4
5
Atención: » Respete la distancia máxima de instalación descrita en el punto 6. Cableado.
» El método de conexión de los cables debe cumplir con lo descrito en el punto 7. Instalación, de acuerdo con la
distancia máxima de instalación.
Operación
Cuando el visitante presione la tecla Llamar del módulo externo, sonará el timbre de los dos módulos de video internos.
Para contestar la llamada, levante el auricular. Para liberar el acceso al visitante, presione la tecla correspondiente portón
18
que desea abrir.
Cámara 2
Balun
pasivo
GND
Video

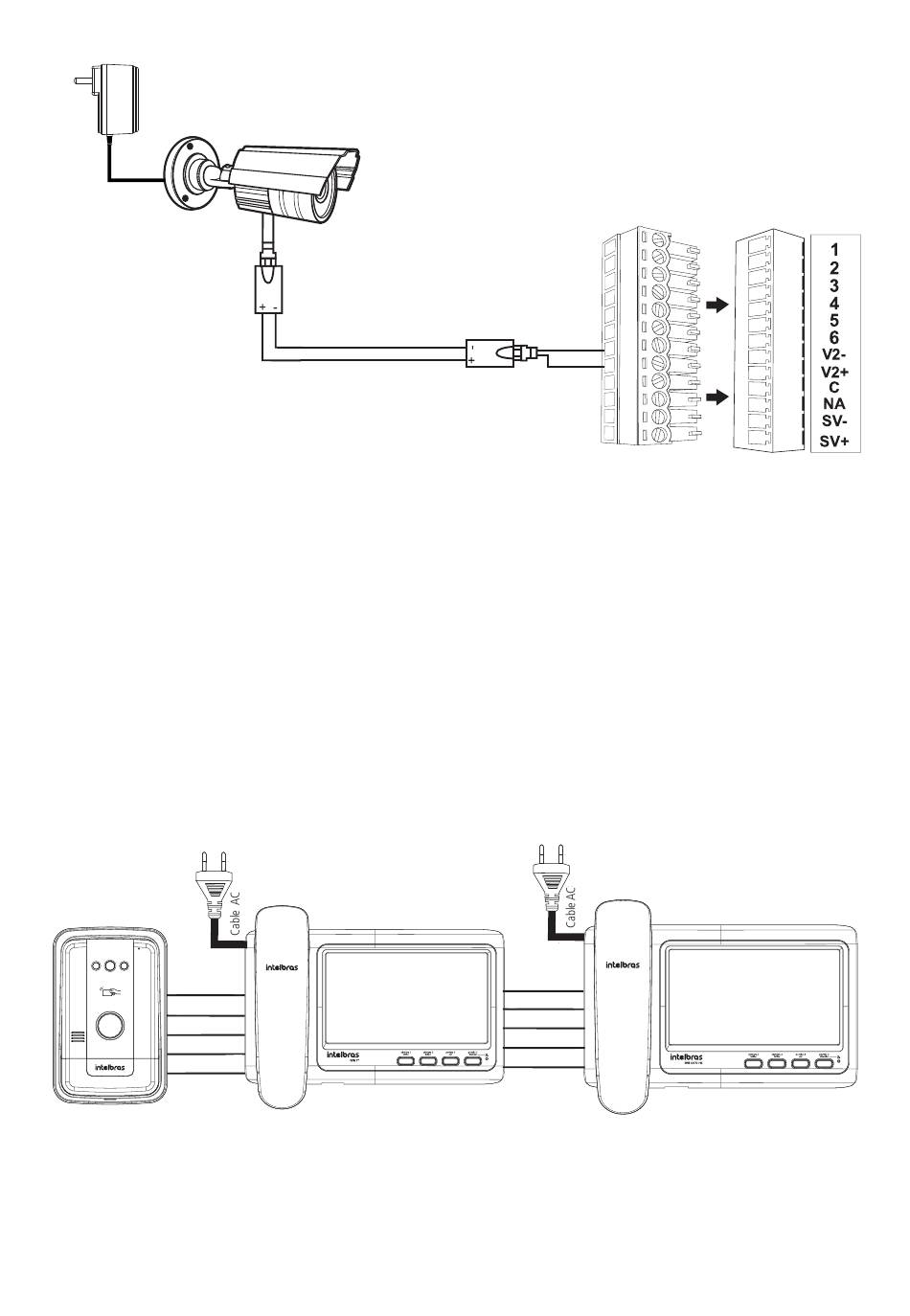

Instalación de cámara adicional
Módulo interno
1
2
3
4
5
Instalación de la extensión de video IVR 1070 MI
Balun
pasivo
1
1
2
2
3
3
4
4
5
5
Módulo interno
Extensión de video IVR 1070 MI
