Apertura Del Portón Del Garaje Por Rf; Accionamiento Por La Tecla Portón 1 - Intelbras IVR 7 ID Manual Del Usuario

9. Apertura del portón del garaje por RF
Opcionalmente, el usuario puede accionar su portón de garaje a través de la apertura inalámbrica (modo de control remo-
to). Esta apertura puede realizarse de tres (3) maneras, utilizando la tecla del Portón 1, la tecla del Portón 2 o la apertura
mediante tarjetas RFID (dependiendo de la instalación del producto). Compruebe la forma que le resulte más conveniente
y proceda con la instalación.
Obs.: este tipo de apertura permite accionar el portón del garaje a una distancia máxima de 15 metros sin obstáculos.
Atención: La función RF del videoportero cuenta con modulación FSK (Cifrado AES de 128 bits de Intelbras) y OOK (Code
Learning - Código Abierto).
9.1. Accionamiento por la tecla Portón 1
Para utilizar la tecla Portón 1 como accionamiento inalámbrico (función de control remoto), el usuario deberá poner la
llave auxiliar del módulo externo en posición ON e interconectar (cortocircuitar) los puntos FB y Pin 4 del módulo externo
como se muestra en la imagen siguiente.

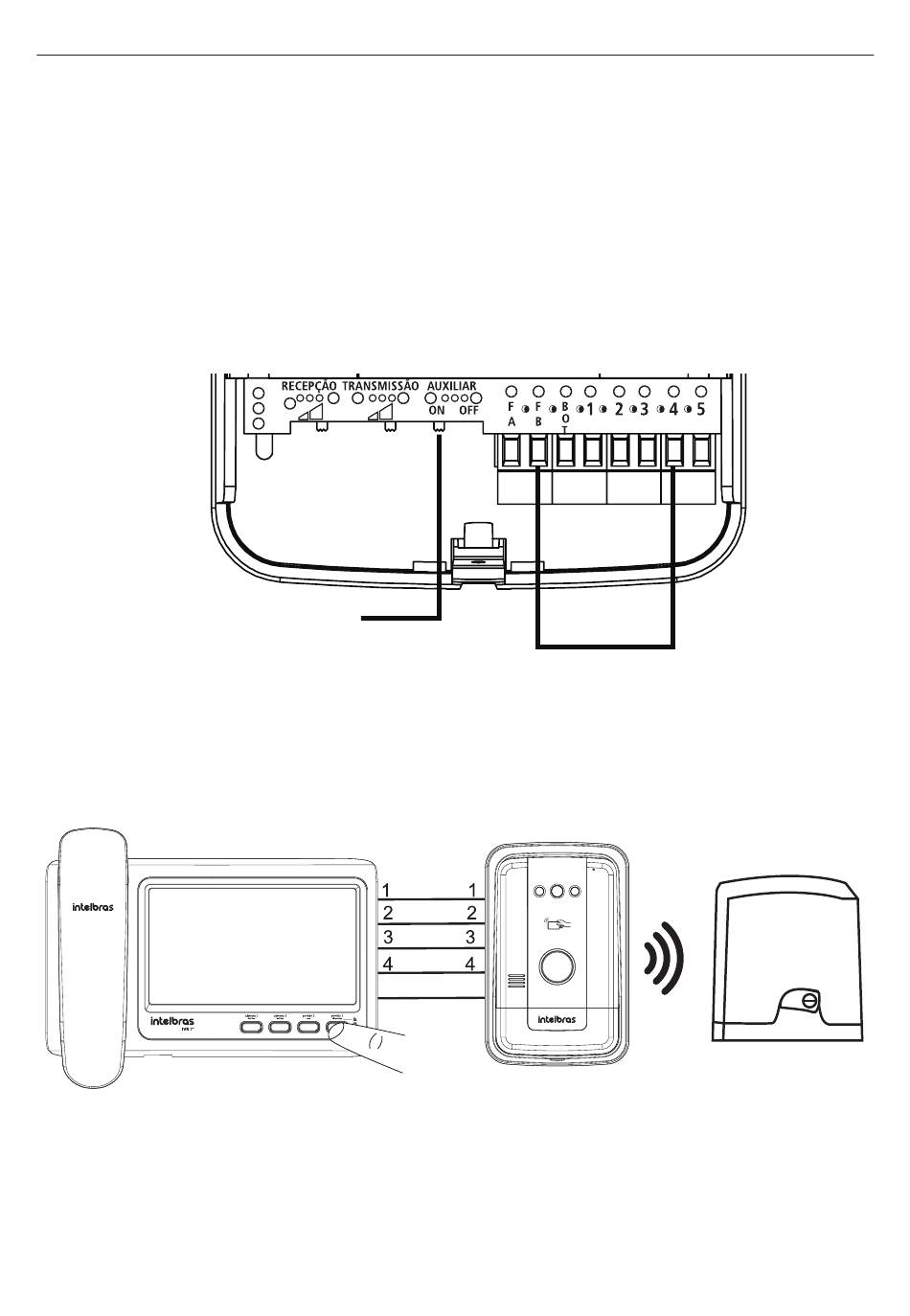

Llave auxiliar en posición ON
Cortocircuito en los puntos FB y en el pin 4
Configuración del módulo externo
Operación
Al hablar con el visitante o al verlo en el momento de la llamada, cuando se presione la tecla Portón 1 , el módulo externo
enviará el comando de apertura inalámbrica (función de control remoto) al portón registrado, abriéndolo o cerrándolo.
Módulo externo
Módulo interno
Portón garaje
5 5
Accionamiento del portón del garaje
Obs.: si es necesario presionar la tecla Portón 1 dos veces seguidas, para abrir y cerrar el portón, por ejemplo, el usuario
deberá dejar un intervalo de 3 segundos entre las dos presiones para que el portón reconozca esta orden. Recuerde que
este tiempo puede variar según el portón/dispositivo utilizado.
Atención: para este tipo de instalación, el usuario NO podrá utilizar otro tipo de accionamiento ( Cerradura eléctrica o
electromagnética). Si el usuario instala el mismo, el producto puede presentar un problema y dejar de funcionar.
23
