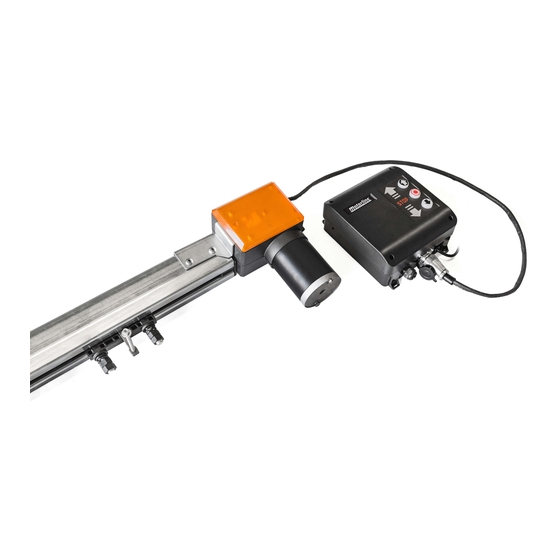

Manuales relacionados para Motorline professional KFM
Resumen de contenidos para Motorline professional KFM
- Página 1 MANUAL DEL USUARIO / INSTALADOR V5.1 REV. 02/2022...
-
Página 2: Tabla De Contenido
00. CONTENIDO 01. INFORMACION DE SEGURIDAD ÍNDICE ATENCIÓN: 01. INFORMACION DE SEGURIDAD Este producto está certificado de acuerdo con las normas de seguridad de la Comunidad Europea (CE). 02. EMBALAJE DENTRO DEL EMBALAJE Este producto está en conformidad con la Directiva 2011/65/ UE del Parlamento Europeo y del Consejo, de 8 de Junio 03. -
Página 3: Informacion De Seguridad
01. INFORMACION DE SEGURIDAD AVISOS GENERALES producto en seguridad y que esté comprendido los riesgos y peligros involucrados. • En este manual se encuentra información de uso y seguridad muy • Los niños no deben jugar con el producto o los dispositivos de importante. - Página 4 01. INFORMACION DE SEGURIDAD protegerlos contra esfuerzos mecánicos, esencialmente en el cable de no es reparable consultando este manual, póngase en contacto con un alimentación. Tenga en cuenta que todos los cables deben entrar en la técnico. caja de la central electrónica por la parte inferior. •...
-
Página 5: Embalaje
02. EMBALAJE 03. AUTOMATISMO DIENTO DEL EMBALAJE DIMENSIONES Las dimensiones del automatismo KFM y guía son las siguientes: Elementos en el embalaje de 1 motor: 01 • 01 motorreductor 193mm 140mm 02 • 01 central de programación del motor 03 • 02 mandos de 4 canales 04 •... -
Página 6: Instalación
04. INSTALACIÓN ESQUEMA DE CONEXIÓNES No cambiar la posición de los cables! Veer menu 8 para invertir el sentido del motor 1 • Motor 2 • Encoder (GND) FOTOCÉLULAS 3 • LED (+) 4 • Motor 5 • Encoder (+5V) BOTONES EXTERNOS 6 •... -
Página 7: Instalación Del Automatismo En La Guía
04. INSTALACIÓN 04. INSTALACIÓN INSTALACIÓN DEL AUTOMATISMO EN LA GUÍA INSTALACIÓN DEL AUTOMATISMO EN LA GUÍA Fig. 4 Fig. 4 Fig. 5 Fig. 5 Fig. 10 Fig. 10 1 • Retire la tapa del motor y afloje los tornillos. 2 • Gire el motor en sentido contrario y ábralo ti- 7 •... -
Página 8: Programación Preparación
05. PROGRAMACIÓN 05. PROGRAMACIÓN PREPARACIÓN PROGRAMACIÓN DEL CURSO DEL MOTOR En el esquema abajo puede veer el panel de programación del automatismo, bien como la leyenda de los botones a utilizar para la programación. CODE DOWN CODE DOWN CODE DOWN Fig. -
Página 9: Ajuste De Tiempo De Abrandamiento
05. PROGRAMACIÓN 05. PROGRAMACIÓN ELIMINAR COMANDOS AJUSTE DE TIEMPO DE ABRANDAMIENTO CODE DOWN CODE DOWN CODE DOWN CODE DOWN CODE DOWN CODE DOWN Fig. 25 Fig. 26 Fig. 27 Fig. 31 Fig. 32 Fig. 33 1 • Cuando el panel de control 2 •... -
Página 10: Dirección Inversa Del Motor
05. PROGRAMACIÓN 05. PROGRAMACIÓN AJUSTE DE LA VELOCIDAD DE DESACELERACIÓN "FOLLOW ME" CODE DOWN CODE DOWN CODE DOWN CODE DOWN CODE DOWN CODE DOWN Fig. 37 Fig. 38 Fig. 39 Fig. 43 Fig. 44 Fig. 45 1 • Mantenga presionado el botón 2 •... -
Página 11: Hombre-Presente
05. PROGRAMACIÓN 05. PROGRAMACIÓN ACTIVAR/DESACTIVAR CIERRE AUTOMÁTICO CONECTOR DE LUZ AUXILIAR CODE DOWN CODE DOWN CODE DOWN CODE DOWN CODE DOWN CODE DOWN Fig. 55 Fig. 56 Fig. 57 Fig. 49 Fig. 50 Fig. 51 1 • Mantenga presionado el botón 2 •... -
Página 12: Test De Componentes
07. TEST DE COMPONENTES MOTOR A 24Vdc CÓDIGOS DE ERROR Para detectar qué componentes tienen problemas en una instalación de automatismos de modelo KFM, por veces es necesario realizar pruebas con conexión directa a una fuente de alimentación externa Cierre automático conectado (batería 24V). -
Página 13: Resolución De Avérias
06. RESOLUCIÓN DE AVÉRIAS INSTRUCCIONES PARA LOS CONSUMIDORES FINALES INSTRUCCIONES PARA TÉCNICOS ESPECIALISTAS Anomalía Causa Solución Hay un problema con la alimentación Verifique que la salida esté funcionando Cuando enciendo la energía, la luz y el motor no funcionan El fusible está dañado Reemplace el fusible (asegúrese de usar el fusible especificado) El tornillo de presión de la placa de final de curso puede estar Apriete el tornillo del interruptor de límite... - Página 14 06. RESOLUCIÓN DE AVÉRIAS INSTRUÇÕES PARA CONSUMIDORES FINAIS INSTRUÇÕES PARA TÉCNICOS ESPECIALIZADOS Anomalía Causa Solução Aparece "t" en la pantalla Tiempo de espera de trabajo Reinicie la carrera según el menú "Programar la carrera del motor", página 7B Haga funcionar el motor hasta el límite superior Presione el botón de cerrar Aparece en la pantalla...
