Conexión eléctrica
52
7.3.3 Aseguramiento de la compensación de potencial
Introducción
Una correcta igualación de potenciales (conexión equipotencial) es un prerrequisito para
una medición de caudal estable y fiable. Una igualación de potenciales inadecuada o
incorrecta puede comportar un fallo del equipo y presentar un riesgo de seguridad.
Para garantizar una medición correcta sin problemas es necesario respetar los requisitos
siguientes:
• Ha de aplicarse el principio de que el producto, el sensor y el transmisor están al mismo
potencial eléctrico.
• Han de tenerse en cuenta las consiguientes directrices, materiales y condiciones de
puesta a tierra y de tensión de la tubería.
• Cualquier conexión para una conexión equipotencial necesaria ha de establecerse
mediante cables de puesta a tierra con una sección transversal mínima de
6 mm 2 (0,0093 in 2 ).
• Para las versiones remotas del equipo, el borne de tierra del ejemplo siempre hace
referencia al sensor y no al transmisor.
Puede pedir los accesorios, como los cables de tierra y los discos de tierra, a Endress
+Hauser →  164
En el caso de los equipos destinados al uso en áreas de peligro, tenga en cuenta las
instrucciones recogidas en la documentación Ex (XA).

Abreviaturas empleadas

• PE (Protective Earth): tensión en los terminales de puesta a tierra de protección del
equipo
• P (Potential Pipe): tensión en la tubería, medida en las bridas
P
• P (Potential Medium): tensión en el producto
M
Ejemplos de conexión para situaciones estándar

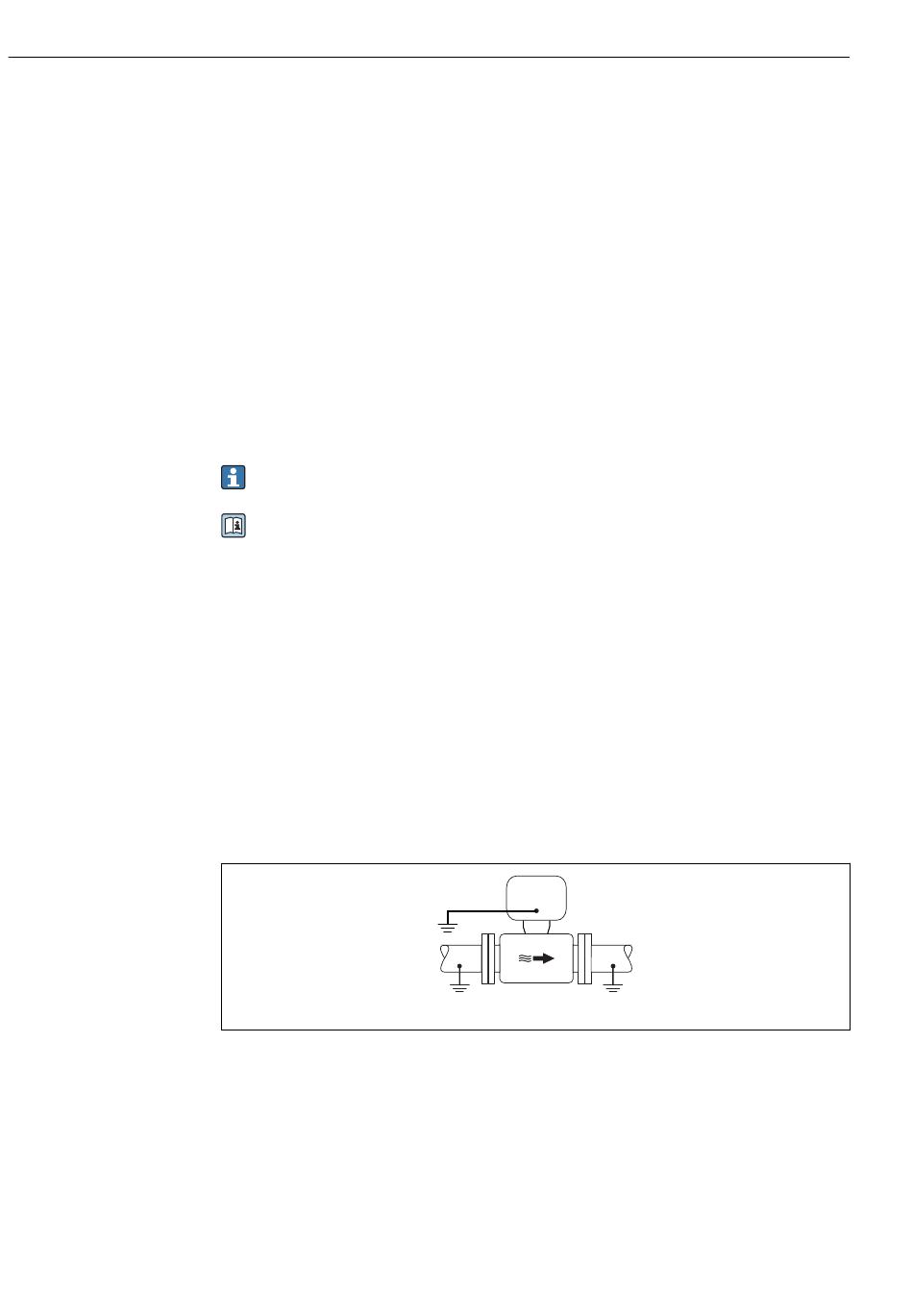

Tubería de metal sin revestimiento y puesta a tierra
• La igualación de potenciales se efectúa por la tubería de medición.
• El producto está conectado al potencial de tierra.
Condiciones de inicio:
• Las tuberías están conectadas correctamente a tierra en ambos extremos.
• Las tuberías son conductoras y están al mismo potencial eléctrico que el producto
‣
Conecte la caja de conexiones del transmisor o sensor al potencial de tierra por medio
del borne de tierra proporcionado para este fin.
Tubería metálica sin revestimiento
• La igualación de potenciales se efectúa mediante el borne de tierra y las bridas de las
tuberías.
• El producto está conectado al potencial de tierra.
Proline Promag W 400 HART
PE = P = P
P M
A0044854
