Cómo ensamblar montaje de las interruptor de la cubierta
(para MA4660)
3. Extraiga los tres tornillos del soporte ubicado
en la parte inferior de la unidad del motor y guárdelos
para después. (Figura 3)
4. Fije la cubierta del interruptor de la carcasa de
soporte en la pestaña de soporte usando los tres
tornillos extraídos anteriormente y fíjelos por
completo. (Figura 4)
5. Instale la cubierta interior del interruptor en la
cubierta del interruptor de la carcasa de soporte
usando las dos ranuras de la carcasa interior.
Vuelva a colocar el tornillo extraído anteriormente y
fije correctamente los tres tornillos. (Figura 5)
6. Instale la cubierta del interruptor en la cubierta
del interruptor de soporte de la carcasa girándola
en el sentido de las agujas del reloj. (Figura 6)
All manuals and user guides at all-guides.com
cont.
38
Motor

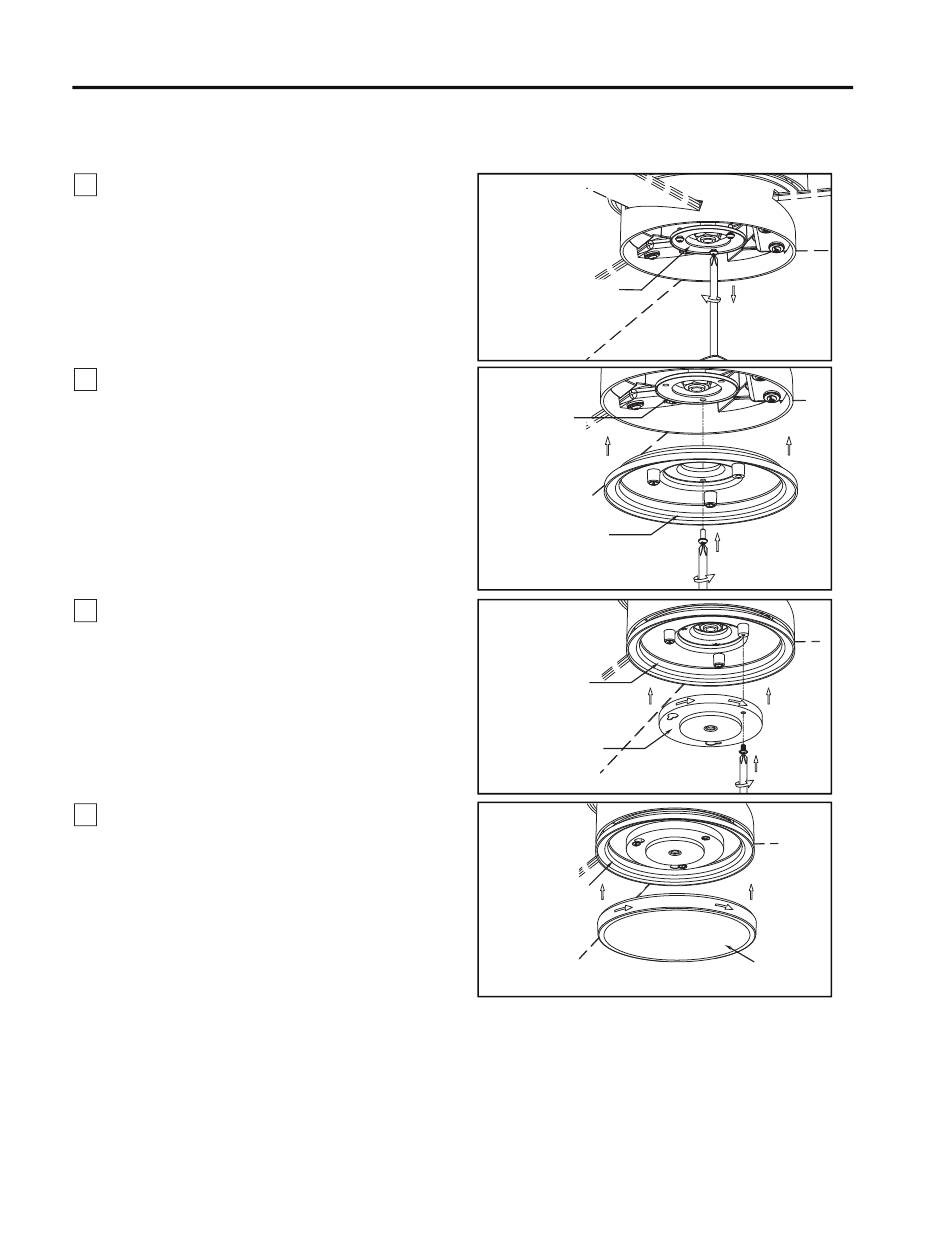

Figura 3
