Micropilot FMR56, FMR57
Endress+Hauser
FMR56 con brida deslizante de 4"/DN 100
A
R
ø95 (3.74)
ø135.6 (5.34)
ø175 (6.89)
ø190.5 (7.5)
ø228.6 (9)

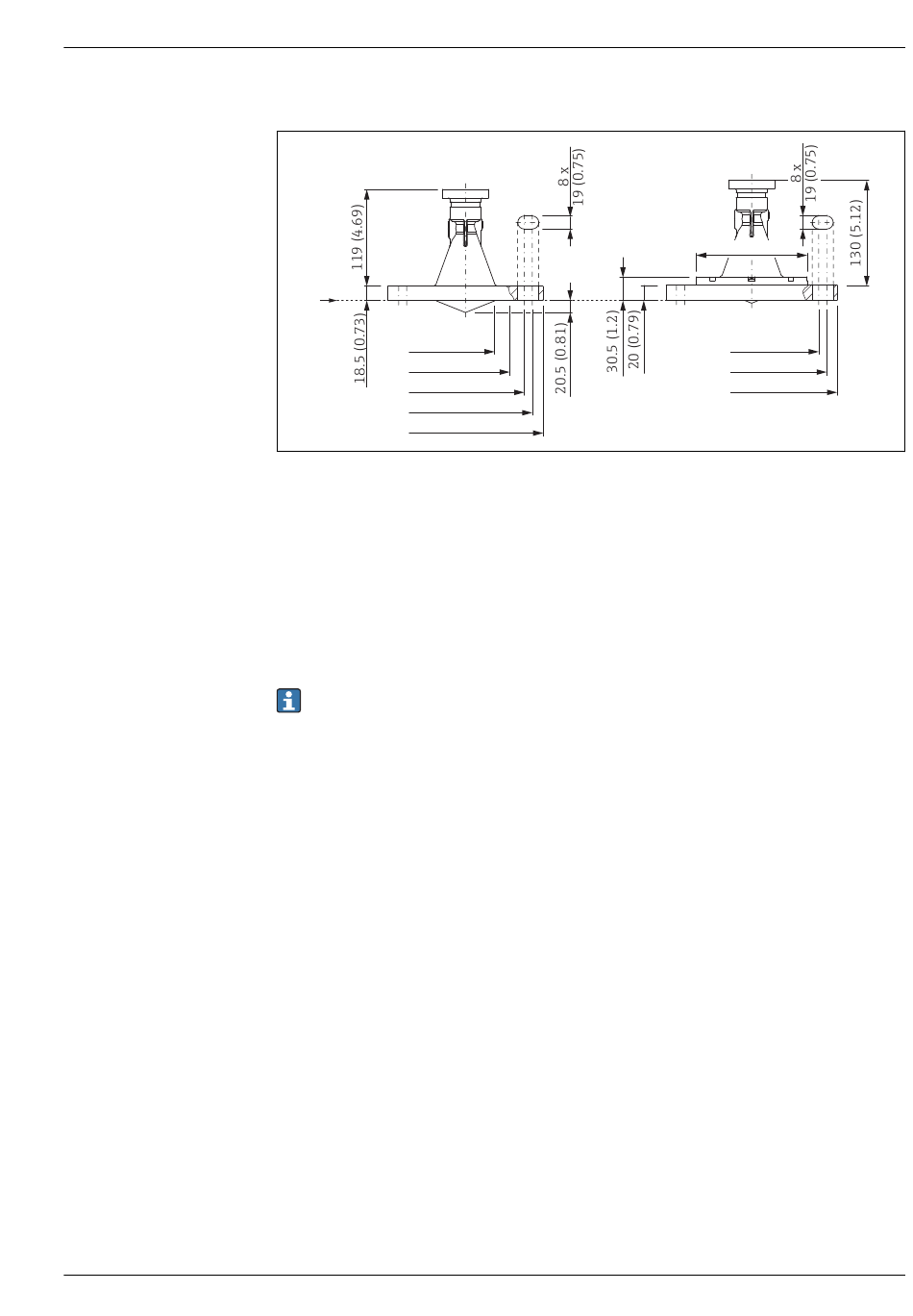

 34 Dimensiones del FMR56 con brida deslizante de 4"/DN 100. Unidad de medida mm (in)
A Antena de trompeta de 100 mm/4" (sin anillo adaptador)
B Antena de trompeta de 80 mm/3" (sin anillo adaptador)
R Punto de referencia de las mediciones
Aplicable a las siguientes versiones del equipo
• Característica 100 "Conexión a proceso":
XZG: Brida deslizante UNI 4"/DN 100
• Característica 070 "Antena":
• BR: de trompeta 100 mm/4", revestida en PP (A)
• BN: de trompeta 80 mm/3", revestida en PP (B)
La brida deslizante UNI es apta para:
• ASME: NPS 4" Cl.150
• EN: DN 100 PN 16
• JIS: 10 K 100
B
ø143 (5.63)
ø175 (6.89)
ø190.5 (5.7)
ø228.6 (9)
A0023379
