6 API programable MCO301
5. Instale el panel LCP.
6. Fije el cable.
7. Fije el cable en posición utilizando soportes para cables. La superficie superior del
convertidor de frecuencia tiene orificios roscados pre-perforados destinados a sujetar los
soportes de cables a la unidad.
1
2

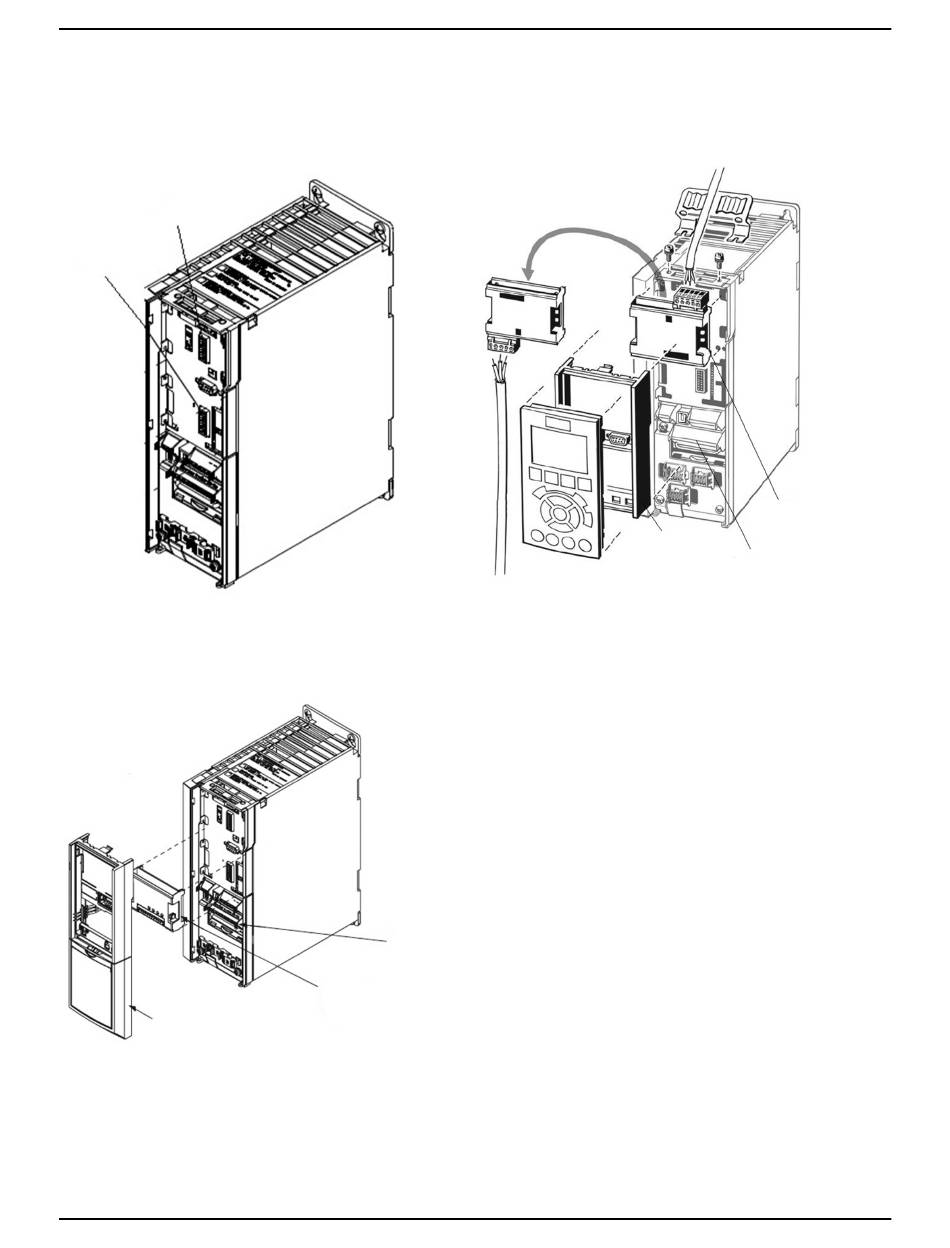

Figura 76: Ubicaciones de la ranura A y la ranura B
1. Ranura A
2. Ranura B
3
Figura 78: Instalación de la tarjeta de Opción B
1. Terminales de la unidad
2. Opción B
3. Bastidor LCP
90
Figura 77: Instalación de la tarjeta de Opción A
1. Opción A
2. Terminales de la unidad
3. Bastidor LCP
1
2
Aquavar Intelligent Pump Controller 1.1 - 90 kW MANUAL DE INSTRUCCIONES
