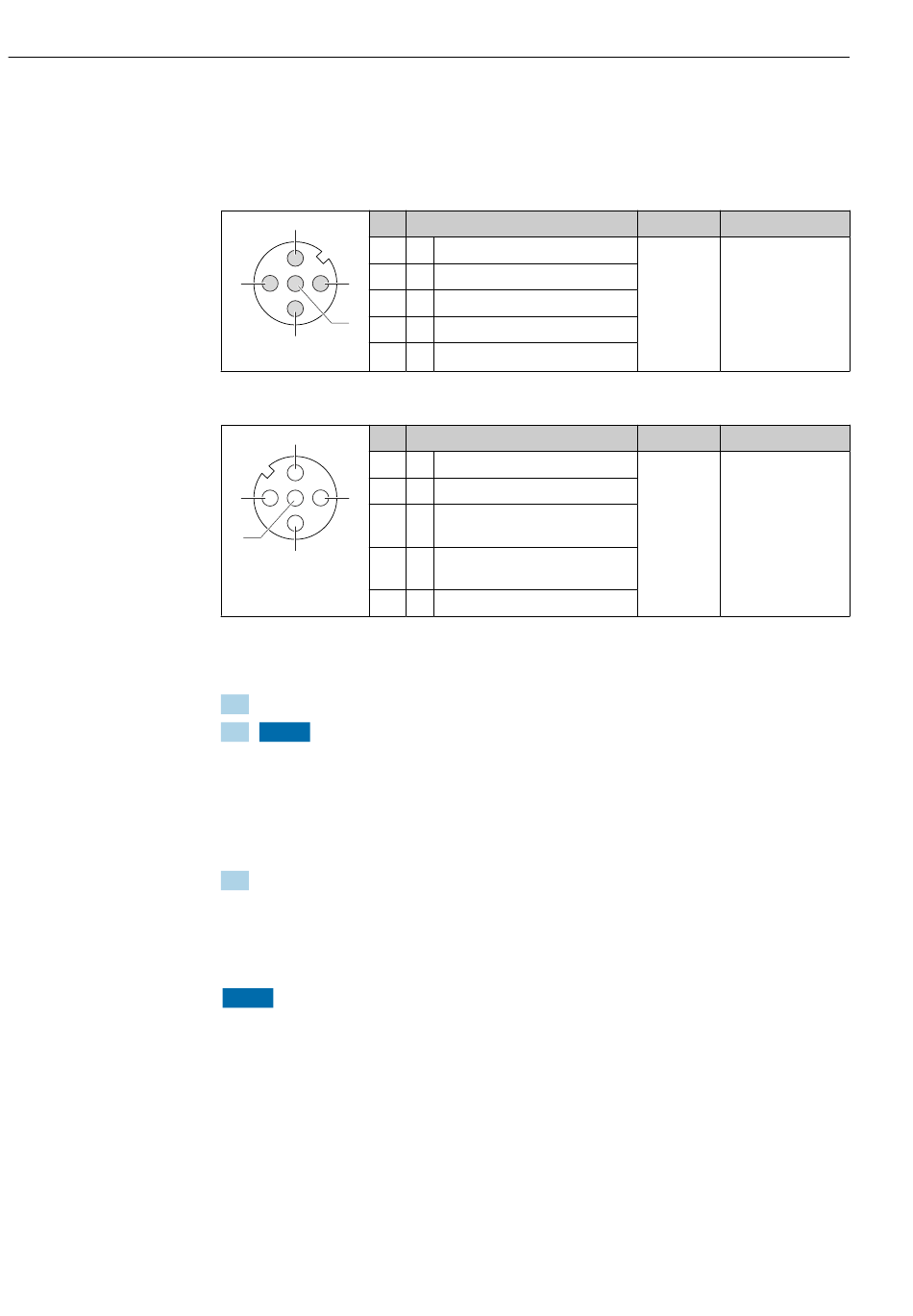

7.1.4 Asignación de pins, conector del equipo
4-20 mA HART, salida de impulsos/frecuencia/conmutación
Conector del equipo para tensión de alimentación (lado de dispositivo)
Pin
2
1
2
3 1
3
5
4
4
5
A0016809
Conector del equipo para transmisión de señales (lado de dispositivo)
Pin
2
1
2
3
1
3
5
4
4
A0016810
5
7.1.5 Preparación del instrumento de medición
1. Extraiga el conector provisional, si existe.
2. AVISO
¡Estanqueidad insuficiente del cabezal!
Se puede comprometer la seguridad en el funcionamiento del equipo de medición.
‣
Utilice prensaestopas apropiados que correspondan al grado de protección.
Si el instrumento se suministra sin prensaestopas:
Provea por favor prensaestopas apropiados para los cables de conexión →  26.
3. Si el instrumento se suministra con prensaestopas:
Observe las especificaciones del cable →  26.
7.2 Conexión del instrumento de medición
AVISO
Seguridad eléctrica limitada por conexión incorrecta.
‣
Las tareas de conexionado eléctrico deben ser realizadas únicamente por personal
preparado para ello.
‣
Observe las normas de instalación nacionales pertinentes.
‣
Cumpla con las normas de seguridad del lugar de trabajo.
‣
Si se va a utilizar el equipo en una zona con atmósferas explosivas, observe la
información incluida en la documentación Ex del equipo de medición.
Asignación
L+ CC24 V
L- CC24 V
Puesta a tierra/apantallamiento
Asignación
+ 4-20 mA HART (activo)
- 4-20 mA HART (activo)
+ Salida de impulsos/frecuencia/
conmutación (pasiva)
- Salida de impulsos/frecuencia/
conmutación (pasiva)
Puesta a tierra/apantallamiento
Proline Promass I 100 HART
Codificación Conector/enchufe
A Conector
Codificación Conector/enchufe
A Zócalo
