Manual de operación manual

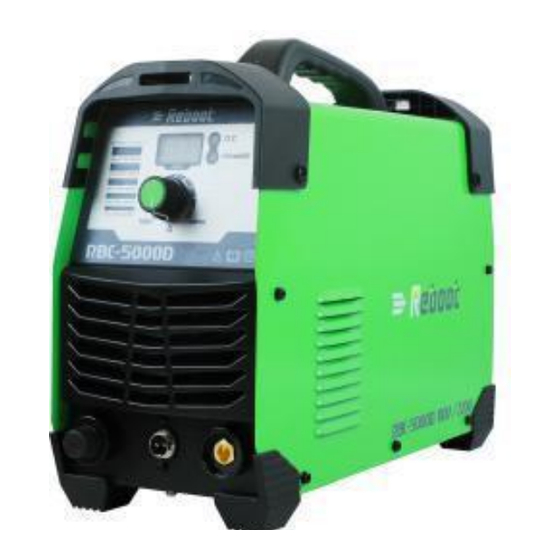

Reboot la tecnología de corte de plasma de aire RBC5000
con aire/gas que pasa a través de un arco a través de una abertura estrecha. El gas puede ser aire, nitrógeno, argón,
oxígeno. Y así sucesivamente. El arco eleva la temperatura del gas al cuarto estado de la materia. Todos estamos
familiarizados con los primeros tres aspectos, a saber, sólidos, líquidos y gases. Los científicos llaman a este estado
adicional de plasma.Dado que el metal que se está cortando es parte del circuito, la conductividad del plasma hace
que el arco se desvíe al trabajo. Las aberturas restringidas (boquillas) a través de las cuales pasa el gas hacen que
se apriete a altas velocidades, al igual que el aire pasa a través del venturi en el carburador. Este gas de alta
velocidad pasa a través del metal fundido.
El corte con plasma es el resultado de un intento de desarrollar un mejor proceso de soldadura. Muchas
mejoras han llevado a que esta tecnología sea lo que es hoy. La máquina de corte por plasma proporciona la mejor
precisión, velocidad,
Y tiene la capacidad de producir una variedad de formas metálicas planas. Pueden cortarse más finamente y más
rápido que la antorcha de oxiacetileno.。
Parte 1: Introducción a la máquina
1.
Tabla de visualización actual
El amperímetro digital se usa para mostrar la corriente de salida real de la fuente de alimentación.
Indicador de falla
2.
Sobrecarga de carga de soldadura, la corriente de salida de la máquina es demasiado grande, la luz está La situación es normal,
la máquina puede recuperarse, la máquina está dañada, la luz está encendida.En este caso, la máquina es anormal y necesita
mantenimiento.
Indicador de encendido
3.
Después de encender la luz, esta luz se encenderá.
4. Ajuste el valor de la perilla
Gire en el sentido de las agujas del reloj para aumentar la corriente y luego gire en sentido antihorario para reducir la corriente
Procedimientos operativos
1
Número de versión: RBC5000-
202100204A1
La máquina de corte por plasma funciona
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para Reboot RBC5000
Resumen de contenidos para Reboot RBC5000
- Página 1 202100204A1 Manual de operación manual Reboot la tecnología de corte de plasma de aire RBC5000 La máquina de corte por plasma funciona con aire/gas que pasa a través de un arco a través de una abertura estrecha. El gas puede ser aire, nitrógeno, argón, oxígeno.
- Página 2 Terminal de soldadura negativa. La corriente de soldadura fluye a través de terminales de bayoneta pesados. Sin embargo, el enchufe externo debe insertarse y girarse de forma segura para una buena conexión eléctrica. Nota: RBC5000D: El voltaje de entrada es de 110V AC o 220V AC, RBC5000: el voltaje de entrada es de AC220V.
-
Página 3: Parte 3: Prueba Simple De La Fuente De Alimentación De La Máquina
Parte 3: Prueba simple de la fuente de alimentación de la máquina Reboot la máquina de corte por plasma RBC5000 en la fábrica se someterá a una variedad de pruebas rigurosas para garantizar que cada soldador sea de alta calidad, porque nuestra máquina debe pasar decenas de miles de kilómetros de larga distancia de la fábrica para entregársela. - Página 4 Número de versión: RBC5000- 202100204A1 Protección de interruptor de circuito de 220V. 3, para la máquina actual, seleccione el enchufe de alimentación 4, línea de extensión: # 12AWG o más; 25 '(8m) o más corto. Encienda el interruptor de encendido de la máquina, gire el ventilador en la parte posterior de la máquina y el número en el panel indica que la fuente de alimentación es normal.
-
Página 5: Ambiente De Trabajo
Número de versión: RBC5000- 202100204A1 Parte IV: Especificaciones técnicas Tipo de producto 5000D RBC5000 Voltaje de potencia de AC110, 50/60Hz AC220, 50/60Hz AC220, 50/60Hz entrada (V) Corriente de entrada nominal (A) Capacidad de potencia nominal (KVA) Rango de ajuste actual... - Página 6 Número de versión: RBC5000- El ventilador se usa para dispersar el calor generado por el dispositivo durante la operación de 202100204A1 soldadura. Importante: Mantener la buena ventilación de las persianas del equipo. La distancia mínima entre este equipo y cualquier otro objeto en o cerca del área de trabajo debe ser de 1 pie.
-
Página 7: Fuente De Alimentación De Sobretensión
Número de versión: RBC5000- 2.2 Protección de sobrecarga térmica. 202100204A1 Si la máquina está demasiado usada, o en un entorno de alta temperatura, mala ventilación o falla del ventilador, se encenderá el interruptor de sobrecarga térmica y la máquina dejará de funcionar. -
Página 8: Tenga En Cuenta Lo Siguiente
Número de versión: RBC5000- 202100204A1 4. Finalmente, cambie la corriente continua ajustada para que ya no fluya hacia la boquilla, sino desde el electrodo hacia la pieza de trabajo. La corriente y el flujo de aire continúan hasta que se detienen. -
Página 9: Introducción Al Plasma
Número de versión: RBC5000- 202100204A1 En materiales más delgados, el corte con plasma es mucho más rápido que el corte con combustible de oxígeno. Sin embargo, el combustible de oxígeno sigue siendo preferido para piezas pesadas de acero (1 pulgada o más) porque los combustibles de oxígeno suelen ser más rápidos y las aplicaciones de corte por plasma requieren... -
Página 10: Cubierta Del Conector
Número de versión: RBC5000- 1.1 Conecte la jaula de soldadura y el accesorio de conexión a tierra. 202100204A1 1.2 Cubierta del conector 1.3 Conecte el aire comprimido. 1. Regulación de presión 2. Presión de aire 3. Sección de conexión de manguera 4. -
Página 11: Cómo Usar El Acondicionador De Aire
Número de versión: RBC5000- 1.4 Cómo usar el acondicionador de aire 202100204A1 1. Aumentar la presión en el sentido de las agujas del reloj 2.Tire hacia arriba3.Menú desplegable 4.Aire acondicionado 5.Filtro de aire 6.Agua y agua 7.Reduzca la presión en sentido antihorario 1.5 Ajuste la corriente, solo la corriente se puede ajustar. -
Página 12: Operación De Corte
Número de versión: RBC5000- 202100204A1 Operación de corte 2.1 Comience a cortar. Fije la antorcha verticalmente en Tire del disparador para encender el arco, y cuando Luego, continúa cortando. el borde de la pieza de trabajo la boquilla de la antorcha esté lo suficientemente cerca de la pieza de trabajo, se iniciará... -
Página 13: Usa La Dirección
Número de versión: RBC5000- 202100204A1 Demasiado rápido, comenzará a rociar la superficie del material sin cortarlo por completo.Debido a que la trayectoria del arco está en un ángulo, al final del corte, reduzca la velocidad de corte y corte el ángulo de la antorcha a través de la última pieza de metal. -
Página 14: Condiciones Del Electrodo
Número de versión: RBC5000- 202100204A1 La punta de amperios bajos tiene un orificio más pequeño que mantiene un flujo estrecho de plasma en ajustes más bajos para materiales de calibre delgado. El uso de una punta de 25 amperios en una configuración de 60 amperios explota y deforma el orificio de la punta y debe reemplazarse. - Página 15 Número de versión: RBC5000- 202100204A1 Parte 7: esquemas internos de la máquina 4IGBT, salida de corriente estable y potente. Ventilador de enfriamiento, que mejora en gran medida la duración de la carga de la máquina. 4 rectificador, salida de corriente estable y potente.
-
Página 16: Parte 8: Estructura De La Antorcha De Corte Pt31
Número de versión: RBC5000- 202100204A1 Parte 8: Estructura de la antorcha de corte PT31 Posició Código de Descripción del producto n de la compañía trabajo IVS0071 Boquilla externa PT-31 IVU0056-10 Dibujos/D1.0PT31/duración IVU0056-11 Consejo/D1.1PT31/duración IVU0056-14 Figura/D1.4PT31/longitud IVU0086-10 Extienda la punta PT-31... -
Página 17: Parte 9: Solución De Problemas
Número de versión: RBC5000- 202100204A1 Parte 9: Solución de problemas Hay un problema Análisis y análisis Solución 1. Sin energía a través del cable 1.Verifique la entrada de energía. de alimentación en la máquina. 2.Verifique el interruptor de 1.El encendido indica que el 2. - Página 18 Número de versión: RBC5000- Verifique cada diodo, si está 202100204A1 6.La luz de encendido está dañado, debe ser reemplazado encendida, el ventilador funciona, la 1.Problema del Compruebe si cada IGBT tiene un fuga de la antorcha cuando se activa, diodo; 2 daño, diodo,...
- Página 19 Número de versión: RBC5000- 202100204A1 Hay un problema Análisis y análisis Solución 1.Verifique que el pin medio de la tabla de potencial tenga un El cable está suelto o el voltaje de 0 ~ 5V, reemplazo de 8.La corriente de corte no se potenciómetro está...
-
Página 20: Parte 10: Diagrama De Espesor De Corte
Número de versión: RBC5000- 202100204A1 Parte 10: Diagrama de espesor de corte La corriente y la presión deben ajustarse adecuadamente al grosor del metal para obtener la mejor superficie de corte. RBC5000-220V Espesor (mm) 8 mm 10mm 12mm 15mm Presión (PSI)
