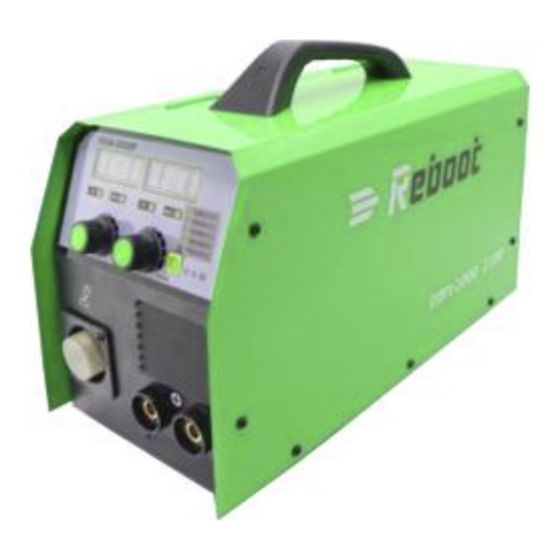

Reboot soldadora RBM2000P utiliza la última tecnología de modulación por ancho de pulso (PWM) y el módulo
de potencia de transistor bipolar de puerta aislada (IGBT) para convertir la frecuencia operativa a IF y reemplazar el
transformador de transistor tradicional con un transformador de frecuencia intermedia. Tiene portabilidad, tamaño
pequeño, peso ligero, bajo consumo, etc. También es un MMA inteligente y fácil de usar, gas MIG, MIG sin gas,
soldador multifunción MIG pulsado. Con un fuerte rendimiento de soldadura, el uso de la diversidad de escenas, etc.
Se puede usar en condiciones gaseosas y sin gas, especialmente aluminio soldado, la forma es particularmente
buena, excelente efecto de soldadura. Por los fanáticos de la soldadura. Los principiantes de soldadura también son
muy amigables, pueden comenzar rápidamente.
Parte 1: Perfil de la máquina
1. Tabla de visualización actual
El amperímetro digital se usa para mostrar la corriente preestablecida.
También se usa para mostrar elementos del menú cuando la luz del menú está encendida.
De acuerdo con el elemento de menú seleccionado, el indicador de estado adyacente al amperímetro se
encenderá para mostrar la unidad de los parámetros de programación.
Al soldar, el amperímetro muestra la corriente de soldadura real.
2. Tabla de visualización de voltaje
El amperímetro digital se usa para mostrar el voltaje predeterminado.
Cuando se enciende el menú, se muestran los parámetros para cada elemento del menú
Cuando la luz "inductora" está encendida, se muestra el valor de ajuste de la inductancia.
Al soldar, el amperímetro muestra el voltaje de soldadura real.
3. Indicador actual
4. Indicador de menú
Número de versión: RBM2000P-20210517A1
Manual de operación
1
Publicidad
Manuales relacionados para Reboot RBM 2000P
Resumen de contenidos para Reboot RBM 2000P
- Página 1 Número de versión: RBM2000P-20210517A1 Manual de operación Reboot soldadora RBM2000P utiliza la última tecnología de modulación por ancho de pulso (PWM) y el módulo de potencia de transistor bipolar de puerta aislada (IGBT) para convertir la frecuencia operativa a IF y reemplazar el transformador de transistor tradicional con un transformador de frecuencia intermedia.
- Página 2 Parte 2: Introducción a la lista de productos y configuraciones Imagen Nombre Cant Nota idad Por favor, compruebe si hay arañazos y roturas RBM 2000P fuera de la máquina, puede ser normal. 2.5M, antorcha MB 24 MIG, enchufe central europeo. Antorcha MB24 Revestimiento de grafito para soldadura de aluminio.
- Página 3 Número de versión: RBM2000P-20210517A1 Abrazadera de .5Cable de 2m 25mm2, clip de tierra 300A + conexión a 10-25mm2 de inserción rápida europea. tierra Manguera Manguera de red transparente 3M 8 * 12. transparente Abrazadera de Se usa para asegurar la tráquea para evitar fugas manguera de aire.
- Página 4 Nota de verificación de encendido: 1、 Asegúrese de que su voltaje de suministro sea 220 + -15%. Reboot RBM2000P solo admite voltaje de entrada de 220V. Si tiene energía del generador, asegúrese de que el generador no sea inferior a 6000W.
- Página 5 Número de versión: RBM2000P-20210517A1 Revestimiento de parámetros de soldadura manual (modo MMA) Modelo RBM2000P Corriente nominal (A) 40 ~ 160A Inicio caliente 10 ~ 100A Restaurar configuración de fábrica (DFLT) Abierto/apagado Parámetros uniformes de soldadura con gas (MIG síncrono) Modelo RBM2000P Corriente nominal (A) 40 ~ 200A...
- Página 6 Número de versión: RBM2000P-20210517A1 La máquina de soldadura tiene dos interfaces de operación: una interfaz de configuración de panel y dos interfaces de configuración de panel Interfaz de configuración de parámetros. Una interfaz de configuración de panel Después del arranque, la máquina de soldadura ingresa automáticamente a la interfaz de configuración del panel.
- Página 7 Número de versión: RBM2000P-20210517A1 (3) Ajuste de los parámetros de fuerza de arco Presione la perilla B, el indicador de fuerza de arco (luz inductora) encendido, la perilla giratoria B para ajustar la longitud del arco. (4) prueba de alambre Perilla de presión larga A, alimentación rápida de alambre soldador;...
- Página 8 Modo MMA Si desea reparar algunas vallas rotas o soportes de fijación, le gusta usar los electrodos tradicionales para operar, puede usar el modo de Reboot RBM2000P MMA para la soldadura. 1、 Seleccione el proceso "MMA". 2、 Conecte la jaula de soldadura y la carpeta de tierra.
- Página 9 Número de versión: RBM2000P-20210517A1 3, ajuste la corriente, la fuerza del arco y el arranque en caliente. Si no necesita cambiar los parámetros almacenados en la máquina de soldadura, la máquina de soldadura puede Comience la soldadura directamente después del arranque. De lo contrario, la máquina de soldadura debe ajustarse de acuerdo con los pasos 1, 2 y 3.
- Página 10 Nota: 1) Reboot RBM2000P tamaño del electrodo compatible con por debajo de 4.0 (5/32 pulgadas), generalmente 2.5 (3/32 pulgadas) y 3.2 (1/8 pulgadas), el uso general europeo de E6013, el uso general de los Estados Unidos de acero inoxidable E7018, el uso general de ER30.
- Página 11 Número de versión: RBM2000P-20210517A1 Reboot RBM2000P proporciona dos modos de soldadura: soldadura con gas y soldadura autoprotectora de alambre fundido. Si está en casa o en la oficina de estudio, para garantizar mejores resultados de soldadura, se recomienda utilizar el modo de soldadura a gas; Si necesita salir a trabajar, llevar cilindros y otras situaciones inconvenientes, puede usar el método de soldadura de autoprotección.
- Página 12 Número de versión: RBM2000P-20210517A1 Inyección de alambre con núcleo de fundente de soldadura de alambre sólido: no es necesario utilizar cilindros de gas y medidores de gas 4, instale la bobina 0.030 "(0.8 mm)/0.040" (1.0 mm) de diámetro Carrete de 8 pulgadas (200 mm 5 kg) Línea de 4 pulgadas (100 mm, 1 kg) 5, configure el rodillo impulsor Frente a 0.030 "a un lado de la máquina.
- Página 13 Número de versión: RBM2000P-20210517A1 6, alimentación de alambre y presión de configuración La presión no puede ser demasiado floja, demasiado floja hará que el cable se deslice y la inestabilidad del alambre, demasiado apretada hará que el cable se deslice y se deforme. 7, enciende la fuente de alimentación de entrada Voltaje de entrada Consulte la firma digital en el panel posterior de la máquina.
- Página 14 Número de versión: RBM2000P-20210517A1 11, ajuste la velocidad de alimentación del alambre, la corriente y el voltaje. Parámetros de soldadura sin gas/gas ajustables . 1.Actualmente: Máquina de soldadura con sistema inteligente incorporado, con una función unificada. Los usuarios pueden De acuerdo con el grosor de la placa de soldadura para seleccionar la corriente correspondiente, alimentación de alambre La velocidad no necesita ser ajustada.
- Página 15 Número de versión: RBM2000P-20210517A1 nivel. Hay tres Modo de operación: 2t\ 4t. 13、Contacto de 1/4 pulgada de metal, presione completamente el gatillo para provocar un arco. 14、Para cambiar el cable. Use la pinza de corte para cortar la parte frontal de la punta de contacto más que la parte del alambre, suelte la rueda de sujeción del mecanismo de alimentación de alambre, gire el carrete de alambre en el sentido de las agujas del reloj, gire el alambre hacia el carrete de alimentación de alambre, preste atención al cable de sujeción de la mano derecha para evitar el alambre.
- Página 16 Número de versión: RBM2000P-20210517A1 16、Estructura de la antorcha...
- Página 17 Número de versión: RBM2000P-20210517A1 Nota: 1. Boquilla, 2. Boquilla conductora Son consumibles y deben reemplazarse con frecuencia. Guarde el inventario. 19.Tubo de guía, preferiblemente equipado con una pieza de repuesto, ya que puede dañar el accesorio. Nota: 1） Siga estrictamente la descripción de la imagen para conectarse, de lo contrario no podrá soldar. 2）...
- Página 18 Número de versión: RBM2000P-20210517A1 ranura de la rueda de alimentación de alambre y los contactos coinciden. 4) Sin alimentación de alambre, confirme que el modo de funcionamiento es MIG. Asegúrese de que la antorcha esté bien conectada, presione el interruptor de la antorcha o sin alimentación de alambre. Contáctenos. 5) Durante el proceso de soldadura, si el tiempo excede los 3 minutos, puede haber protección contra sobrecorriente, debe dejar de funcionar durante unos minutos, dejar que la máquina se enfríe durante un período de tiempo y recuperarse automáticamente.
- Página 19 Número de versión: RBM2000P-20210517A1 Soldadura de alambre de aluminio sólido 4, instale la bobina 0.030 "(0.8 mm)/0.040" (1.0 mm) de diámetro Carrete de 8 pulgadas (200 mm 5 kg) Línea de 4 pulgadas (100 mm, 1 kg) 5, configure el rodillo impulsor Frente a un lado marcado 1.2 lejos de la máquina.
- Página 20 Número de versión: RBM2000P-20210517A1 7, enciende la fuente de alimentación de entrada Voltaje de entrada Consulte la firma digital en el panel posterior de la máquina. El voltaje de entrada es de 220 V de CA. El voltaje incorrecto dañará la máquina. 8, por favor tome argón .
- Página 21 Número de versión: RBM2000P-20210517A1 10、Ajuste la velocidad de alimentación del alambre, la corriente y el voltaje. Parámetros de soldadura de gas ajustables. 1.Actualmente: Máquina de soldadura con sistema inteligente incorporado, con una función unificada. Los usuarios pueden De acuerdo con el grosor de la placa de soldadura para seleccionar la corriente correspondiente, alimentación de alambre La velocidad no necesita ser ajustada.
- Página 22 Número de versión: RBM2000P-20210517A1 nivel. Hay tres Modo de operación: 2t\ 4t. 17、Contacto de 1/4 pulgada de metal, presione completamente el gatillo para provocar un arco. 18、Para cambiar el cable. Use la pinza de corte para cortar la parte frontal de la punta de contacto más que la parte del alambre, suelte la rueda de sujeción del mecanismo de alimentación de alambre, gire el carrete de alambre en el sentido de las agujas del reloj, gire el alambre hacia el carrete de alimentación de alambre, preste atención al cable de sujeción de la mano derecha para evitar el alambre.
- Página 23 Número de versión: RBM2000P-20210517A1 antorcha Nota: 1. Boquilla, 2.Consejos de contacto Son consumibles y deben reemplazarse con frecuencia. Guarde el inventario.18.El tubo guía es un forro de grafito de aluminio soldado, preferiblemente equipado con una pieza de repuesto, ya que puede dañar el accesorio. Nota: 1.
- Página 24 Número de versión: RBM2000P-20210517A1 4) Sin alimentación de alambre, confirme que el modo de funcionamiento es MIG. Asegúrese de que la antorcha esté bien conectada, presione el interruptor de la antorcha o sin alimentación de alambre. Contáctenos. 5) Durante el proceso de soldadura, si el tiempo excede los 3 minutos, puede haber protección contra sobrecorriente, debe dejar de funcionar durante unos minutos, dejar que la máquina se enfríe durante un período de tiempo y recuperarse automáticamente.
- Página 25 Número de versión: RBM2000P-20210517A1 Línea de retroalimentación Comentarios de de velocidad Verifica la velocidad Error 0400 velocidad La máquina de Línea de retroalimentación Error de línea alimentación de alambre es Malo o defectuoso. Verifique si el ventilador Inversor Máquina de soldadura ERR 0001 Rotación y calor sobrecalentado...
