1.2 Aplicación del módulo
Esclavo DP y maestro AS–i
El módulo CP 243–2 puede trabajar en el sistema de automatización S7–200. Permite la
conexión de un S7–200 al AS–Interface (como maestro AS–i). Ambas conexiones se
pueden utilizar con independencia la una de la otra.
Alimentación de AS–i
Actuador/Sensor
con esclavo ASIC

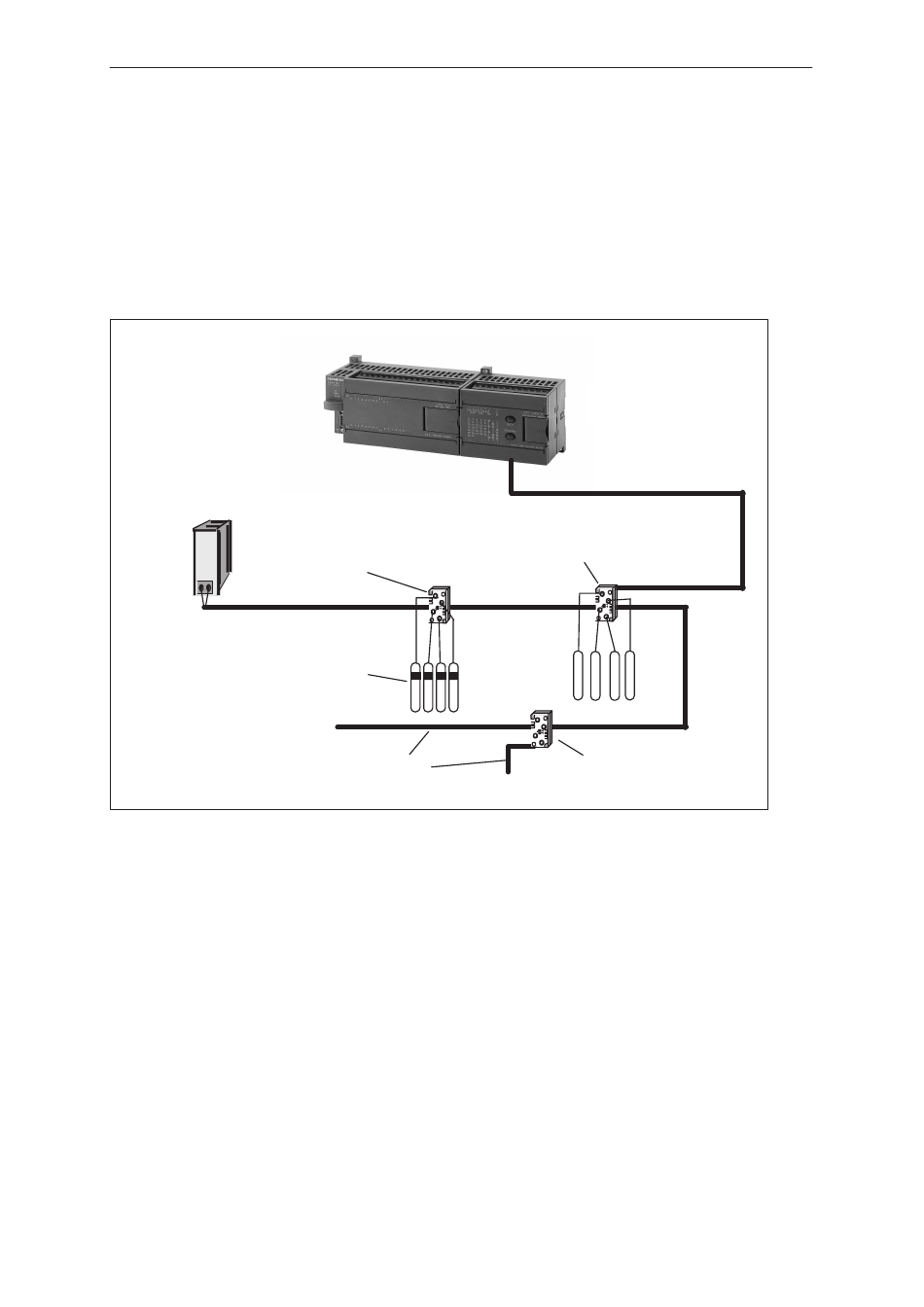

Figura 1-1 Ejemplo de un sistema con CP 243–2
Integración del sistema y estructura
Vea en la información sobre producto adjunta con qué CPUs puede trabajar el CP 243–2.
El CP 243–2 es considerado por la CPU S7–22x como dos módulos de extensión (un mó-
dulo digital 8ED/8SD y un módulo analógico 8EA/8SA).
La técnica en que está estructurado el CP 243–2 equivale a la de un módulo de extensión
estándar para S7–200.
CP 243–2AS–Interface Master
C79000–G6972–C142/02
Descripción técnica y directivas para la instalación
S7–22x CPU
Módulos pasivos
(sin esclavo ASIC)
Cable AS–i
CP 243–2
Maestro
AS–i
Módulos activos
(con esclavo ASIC)
Derivación AS–i
