2.4 Significado de los datos en el módulo analógico
Panorámica
El módulo analógico del CP 243–2 consta de cuatro áreas
Ficha de identificación de 8 bits (identificación de módulo de E/S)
Ficha de errores de 8 bits
8 palabras de entrada analógica (8 AE [EA])
8 palabras de salida analógica (8 AA [SA])
A través de estas áreas se desarrollan en lo esencial las funciones mencionadas en la figura
siguiente:
S7–200 CPU
Programa de usuario
Cable AS–i

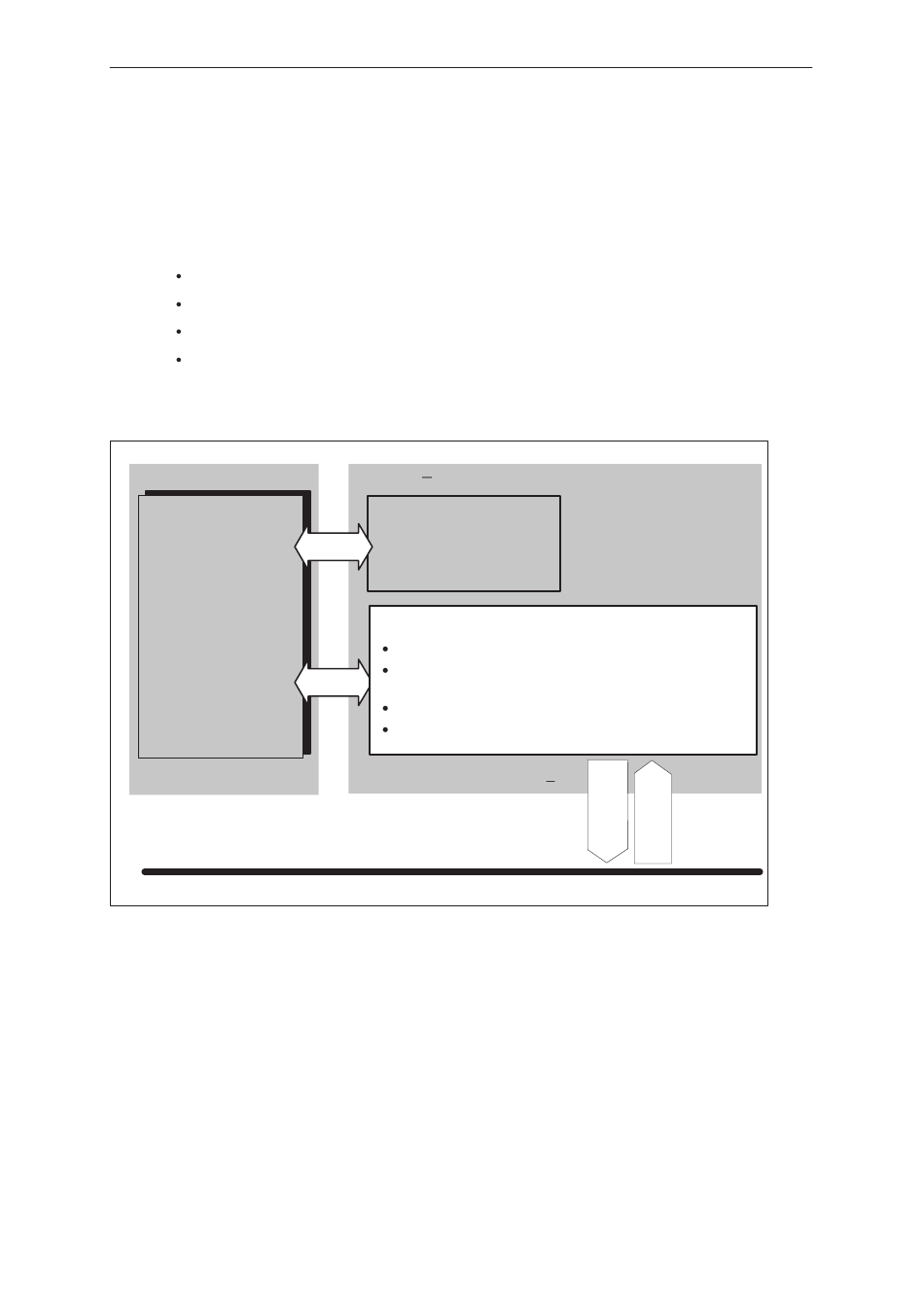

Figura 2-3
CP 243–2AS–Interface Master
C79000–G6972–C142/02
Interfaz para programa de usuario en la CPU S7–200
CP 243 2
Módulo digital
(8ED/8SD)
Módulo analógico (8EA/8SA)
Datos binarios de entradas/salidas de esclavos AS–i
Datos de entradas analógicas/salidas analógicas
de los esclavos AS–i
Información de diagnóstico AS–i (lista Delta)
Comandos AS–i y datos de respuesta
Maestro AS i
