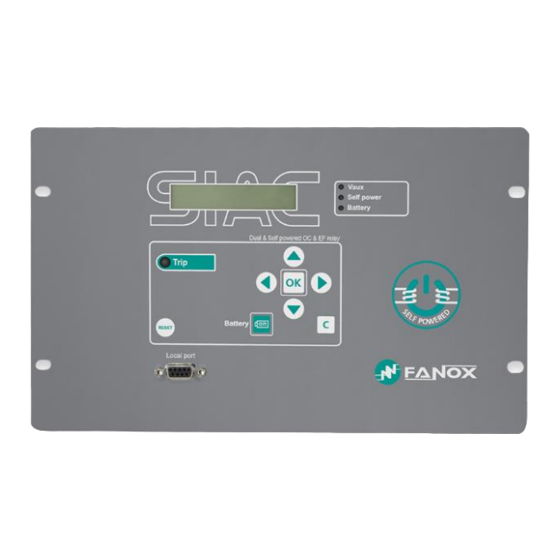

Página 1 SIA-C Relé de sobrecorriente & falta a tierra autoalimentado y con alimentación dual MANUAL DE USUARIO ES_FANOXTD_MANU_SIA_Ocefdistsecundaria_SIAC_R037.Docx...
Página 2: Tabla De Contenido
FUNCIONES DE PROTECCIÓN ..................60 4.1. Ajustes generales ......................60 4.2. Función 50. Sobrecorriente instantánea de fase ............60 4.3. Función 50/51. Sobrecorriente de tiempo inverso de fase ........61 4.4. Función 50N/G. Sobrecorriente instantánea de neutro ..........62 www.fanox.com Rev. 36 2/188...
Página 3 Batería interna de puesta en marcha............... 105 5.14. Tiempo de arranque del equipo. Tiempo de disparo sobre falta ......108 5.14.1. SIAC para percutor ....................109 5.14.2. SIA-C Modelo extraíble .................... 111 5.14.3. SIAC para bobina ..................... 113 5.15. Mecanismo de apertura ..................... 115 5.15.1.
Página 4 Códigos de función ....................171 8.3. Excepciones y respuestas de error ................172 8.4. Tipos de datos ......................172 8.5. Mapa de memoria SIA-C .................... 174 8.6. Mapa de contadores ....................178 8.7. Mapa de maniobras ....................178 8.8. Ejemplo de tramas ModBus ..................179 Escritura de la clave de acceso “5555”...
Página 5 Identificación ......................182 10.2. Comprobaciones ......................183 10.3. Menú de test........................ 183 10.4. Registro de ajustes de puesta en marcha ............... 183 10.5. Entradas ........................185 10.6. Salidas ......................... 185 10.7. Leds ..........................185 10.8. Comentarios........................ 186 www.fanox.com Rev. 36 5/188...
Página 6: Recepción, Manipulación, Instalación
Si se detecta cualquier defecto, será necesario informar a la empresa transportista y a FANOX inmediatamente. Los relés que no se utilicen inmediatamente deberán volver a colocarse en sus embalajes originales.
Página 7: Instalación, Puesta En Marcha Y Servicio
De forma previa y con el fin de evitar el riesgo de descarga eléctrica, se elimina todas las fuentes de alimentación eléctrica. Este producto debe desecharse de forma segura, evitando su incineración y contactos con fuentes de agua como rios, lagos, etc…. www.fanox.com Rev. 36 7/188...
Página 8: Dimensiones Y Diagramas De Conexión
DIMENSIONES Y DIAGRAMAS DE CONEXIÓN Montaje vertical Montaje vertical extraíble Montaje Horizontal 2.1. Dimensiones en mm del SIAC con mecánica tipo B y C www.fanox.com Rev. 36 8/188...
Página 9 Corte de chapa www.fanox.com Rev. 36 9/188...
Página 10: Dimensiones En Mm Del Siac Con Mecánica Tipo D
2.2. Dimensiones en mm del SIAC con mecánica tipo D Corte de chapa www.fanox.com Rev. 36 10/188...
Página 11: Dimensiones En Mm Del Siac Con Mecánica Tipo E Y G
2.3. Dimensiones en mm del SIAC con mecánica tipo E y G Corte de chapa www.fanox.com Rev. 36 11/188...
Página 12: Dimensiones En Mm Del Siac Con Mecánica Tipo F (Extraíble)
2.4. Dimensiones en mm del SIAC con mecánica tipo F (extraíble) Corte de chapa www.fanox.com Rev. 36 12/188...
Página 13: Dimensiones Kitcom
2.5. Dimensiones KITCOM www.fanox.com Rev. 36 13/188...
Página 14: Dimensiones Percutor (En Mm)
2.6. Dimensiones percutor (en mm) 2.6.1. PRT-15 www.fanox.com Rev. 36 14/188...
Página 15: Prt
2.6.2. PRT 44,5 49,5 56,5 64,5 42,5 www.fanox.com Rev. 36 15/188...
Página 16: Dimensiones Tcm
2.7. Dimensiones TCM www.fanox.com Rev. 36 16/188...
Página 17: Diagramas De Conexión
Diagramas de conexión 2.8.1. Borneras separadas para medida y autoalimentación Diagrama de conexiones Tres transformadores de fase: Alimentación y medida - Neutro: sensible – Disparo: percutor Tipo de neutro Neutro sensible Disparo Percutor Alimentación 230Vac (según modelo) www.fanox.com Rev. 36 17/188...
Página 18 Diagrama de conexiónes. Tres transformadores de fase: Alimentación y medida - Neutro: Sensible – Disparo: Bobina + TCM Tipo de neutro Neutro sensible Disparo Bobina + TCM Alimentación 230Vac (según modelo) www.fanox.com Rev. 36 18/188...
Página 19 Diagrama de conexiones. Tres transformadores de fase: Alimentación y medida - Neutro: Sensible – Disparo: ATC Tipo de neutro Neutro sensible Disparo Alimentación 230Vac (según modelo) www.fanox.com Rev. 36 19/188...
Página 20 Diagrama de conexiones: Tres transformadores de fase: Alimentación y medida - Neutro: Rígido – Disparo: Percutor Tipo de neutro Neutro rígido Disparo Percutor Alimentación 230Vac (según modelo) www.fanox.com Rev. 36 20/188...
Página 21 Diagrama de conexiones: Tres transformadores de fase: Alimentación y medida - Neutro: Rígido – Disparo: Bobina + TCM Tipo de neutro Neutro rígido Disparo Bobina + TCM Alimentación 230Vac (según modelo) www.fanox.com Rev. 36 21/188...
Página 22 Diagrama de conexiones: Tres transformadores de fase: Alimentación y medida - Neutro: Rígido – Disparo: ATC Tipo de neutro Neutro rígido Disparo Alimentación 230Vac (según modelo) www.fanox.com Rev. 36 22/188...
Página 23 Diagrama de conexiones: Tres transformadores de fase: Alimentación – Tres transformadores de fase: Medida - Neutro: Rígido – Disparo: Percutor Tipo de neutro Rígido Disparo Percutor Alimentación 230Vac (según modelo) www.fanox.com Rev. 36 23/188...
Página 24 Diagrama de conexiones: Tres transformadores de fase: Alimentación – Tres transformadores de fase: Medida – Neutro: Rígido – Disparo: Bobina + TCM Tipo de neutro Rígido Disparo Bobina + TCM Alimentación 230Vac (según modelo) www.fanox.com Rev. 36 24/188...
Página 25 Diagrama de conexiones. Tres transformadores de fase: Alimentación – Tres transformadores de fase: Medida – Neutro: Rígido – Disparo: ATC Tipo de neutro Rígido Disparo Alimentación 230Vac (según modelo) www.fanox.com Rev. 36 25/188...
Página 26 Diagrama de conexiones: Tres transformadores de fase: Alimentación – Tres transformadores de fase: Medida - Neutro: Sensible – Disparo: Percutor Neutro Neutro Sensible Disparo percutor Alimentación 230Vac (dependiendo del modelo) (*) Para disparo de bobina y ATC lo mismo que en los anteriores ejemplos www.fanox.com Rev. 36 26/188...
Página 27: Tres Transformadores De Fase: Alimentación Y Medida - Neutro Sensible
En el SIACxxxx4xxxxx, el disparo externo es a 230 Vac. Los diagramas de conexión se muestran a continuación: Tres transformadores de fase: Alimentación y medida - neutro sensible: www.fanox.com Rev. 36 27/188...
Página 28: Tres Transformadores De Fase: Alimentación Y Medida - Neutro Rígido
Tres transformadores de fase: Alimentación y medida - neutro rígido www.fanox.com Rev. 36 28/188...
Página 29 Tres transformadores de fase para medida de corriente, tres transformadores de fase para alimentación y neutro sensible www.fanox.com Rev. 36 29/188...
Página 30 Tres transformadores de fase para medida de corriente, tres transformadores de fase para alimentación y neutro rígido www.fanox.com Rev. 36 30/188...
Página 31: Simple Bornera Para Medida Y Autoalimentación
2.8.2. Simple bornera para medida y autoalimentación Tres transformadores de fase: Autoalimentación y medida – Neutro rígido www.fanox.com Rev. 36 31/188...
Página 32 Tres transformadores de fase: Alimentación y medida – Neutro rígido - disparo de bobina con adaptador TCM www.fanox.com Rev. 36 32/188...
Página 33 Tres transformadores de fase: Alimentación y medida – Neutro rígido - disparo ATC (disparo libre de potencial) www.fanox.com Rev. 36 33/188...
Página 34 Tres transformadores de fase: Alimentación y medida – Neutro rígido - disparo externo a 230 Vac www.fanox.com Rev. 36 34/188...
Página 35 Mecánica G Tres transformadores de fase: Alimentación y medida – Neutro rígido www.fanox.com Rev. 36 35/188...
Página 36 Mecánica F Tres transformadores de fase: Alimentación y medida – Neutro rígido Diagrama de conexiones para la versión EXTRAÍBLE del SIA-C www.fanox.com Rev. 36 36/188...
Página 37: Bornas
2.9. Bornas 2.9.1. Disposición física de las bornas en el SIAC con mecánica tipo D www.fanox.com Rev. 36 37/188...
Página 38 Salida digital 2 NA Entrada corriente fase C para alimentación Positivo salida de disparo Salida corriente fase C para alimentación Negativo salida de disparo RS485 gnd RS485 - RS485 + ╧ Tornillo de puesta a tierra www.fanox.com Rev. 36 38/188...
Página 39 Entrada corriente fase A para alimentación Salida corriente fase A para alimentación Entrada corriente fase B para alimentación Salida corriente fase B para alimentación Entrada corriente fase C para alimentación Salida corriente fase C para alimentación ╧ www.fanox.com Rev. 36 39/188...
Página 40 Entrada corriente fase A para alimentación Negativo salida de disparo Salida corriente fase A para alimentación Entrada corriente fase B para alimentación Salida corriente fase B para alimentación Entrada corriente fase C para alimentación Salida corriente fase C para alimentación www.fanox.com Rev. 36 40/188...
Página 41: Disposición Física De Las Bornas En El Siac Con Mecánica Tipo B Y C
2.9.2. Disposición física de las bornas en el SIAC con mecánica tipo B y C www.fanox.com Rev. 36 41/188...
Página 42 Salida digital 1 NA Salida digital 2 NC Común salida digital 2 Salida digital 2 NA Positivo salida de disparo Negativo salida de disparo RS485 gnd RS485 - RS485 + ╧ Tornillo de puesta a tierra www.fanox.com Rev. 36 42/188...
Página 43 Salida digital 2 NC Salida corriente fase C para medida Común salida digital 2 Entrada corriente neutro para medida Salida digital 2 NA Salida corriente neutro para medida Positivo salida de disparo Negative salida de disparo www.fanox.com Rev. 36 43/188...
Página 44 Salida corriente fase B para medida Salida de disparo positivo Entrada corriente fase C para medida Salida de disapro negativo ╧ Tornillo de tierra Salida corriente fase C para medida Entrada corriente neutro para medida Salida corriente neutro para medida www.fanox.com Rev. 36 44/188...
Página 45: Disposición Física De Las Bornas En El Siac Con Mecánica Tipo E
2.9.3. Disposición física de las bornas en el SIAC con mecánica tipo E www.fanox.com Rev. 36 45/188...
Página 46 Salida digital 1 NA Salida digital 2 NC Común salida digital 2 Salida digital 2 NA Positivo salida de disparo Negativo salida de disparo RS485 gnd RS485 - RS485 + ╧ Tornillo de puesta a tierra www.fanox.com Rev. 36 46/188...
Página 47 Positivo salida de disparo Entrada corriente fase C para medida Negativo salida de disparo ╧ Salida corriente fase C para medida Tornillo de puesta a tierra Entrada corriente neutro para medida Salida corriente neutro para medida ╧ www.fanox.com Rev. 36 47/188...
Página 48 Salida corriente fase C para medida Común salida digital 2 Entrada corriente neutro para medida Salida digital 2 NA Salida corriente neutro para medida Positivo salida de disparo Negativo salida de disparo ╧ Tornillo de tierra www.fanox.com Rev. 36 48/188...
Página 49: Disposición Física De Las Bornas En El Siac Con Mecánica Tipo F (Extraíble)
Entrada corriente neutro para medida y autoalimentación Salida corriente neutro para medida y autoalimentación D10-D11 Salida digital O/C trip NA D12-D13 Salida digital E/F trip NA D14-D15 Salida digital Watchdog NA Positivo salida de disparo Gnd salida de disparo www.fanox.com Rev. 36 49/188...
Página 50: Disposición Física De Las Bornas En El Siac Con Mecánica Tipo G
Entrada corriente neutro para medida y autoalimentación Salida corriente neutro para medida y autoalimentación D10-D11 Salida digital disparo de fase NA D12-D13 Salida digital disparo de neutro NA D14-D15 Salida digital Watchdog NA Positivo salida de disparo Gnd salida de disparo www.fanox.com Rev. 36 50/188...
Página 51: Descripción
3.2. Descripción El equipo SIA-C es un relé de protección orientado a distribución secundaria. Una de sus características principales es la posibilidad de autoalimentarse con la propia corriente de celda. Se utilizan para ello transformadores estándar 5A o 1A de corriente de secundario, que permiten la autoalimentación con niveles de corriente bajos.
Página 52 Sirve de respaldo a las funciones de sobrecorriente. El equipo SIA-C, se presenta en caja metálica, con aislamiento galvánico de todas sus entradas y salidas, ya sean de medida, disparo o alimentación (se excluyen las comunicaciones y la alimentación de pila, por entenderse que son conexiones esporádicas).
Página 53 SICom (suministrado por FANOX). A través de este puerto frontal se puede alimentar el equipo con una pila de 12V utilizando el adaptador (KITCOM). El puerto trasero RS485 permite que el equipo pueda integrarse como parte de un sistema (SCADA).
Página 54 A continuación se listan las principales características del equipo, las cuales serán desarrolladas a lo largo del manual: Función Descripción SIA-C Proteción Función de protección de sobrecorriente instantánea de fase 1(*) 50N/G Función de protección de sobrecorriente instantánea de neutro...
Página 55 Función Descripción SIA-C Control y señalización ✓ HMI: LCD, 20x2 y 6 teclas + 1 botón de reset Biestables magnéticos Hasta 3 Indicadores LED Hasta 3 Salidas de señalización (2 salidas) Opcional 2 entradas y 2 salidas Opcional Salidas de señalización ( 3 salidas) Opcional Alimentación...
Página 56: Diagrama Funcional
3.3. Diagrama funcional NOTA 1: En SIACXXXXXXXXXXA existen dos niveles de la función 50 (50_1 y 50_2) y dos niveles de la función 50N/G (50N/G_1 y 50N/G_2) NOTA 2: SIACxxxxxxxxxxB ofrece la función de protección CLP www.fanox.com Rev. 36 56/188...
Página 57: Selección & Códigos De Pedido
Montaje Vertical, compacto con 1 indicador magnético, LCD retroiluminado Revisión 50 + 50/51 + 50N/G + 50/51N/G + 86 + PLC + 50_2 + 50N/G_2 + 3 tablas de ajustes + CLP + 4 Tablas de ajustes www.fanox.com Rev. 36 57/188...
Página 58: Selección Ct De Fase Y Ct De Neutro
3.5. Selección CT de fase y CT de neutro El SIA-C requiere transformadores estándar con las siguientes especificaciones: SIAC /1: Mínimo Burden del transformador 2.5 VA SIAC /5: Mínimo Burden del transformador 5 VA El relé es capaz de medir hasta 30xIn. En concreto el rango de medida es de 0,1 hasta 30 veces la corriente nominal.
Página 59: Curva De Carga Siac/1
3.5.1. Curva de carga SIAC/1 CURVA DE CARGA SIAC/1 SIAC/1 Circuito de Autoalimentacion y Medida SIAC/1 Circuito de Medida 3.5.2. Curva de carga SIAC/5 CURVA DE CARGA SIAC/5 SIAC/5 Circuito de Autoalimentacion y Medida SIAC/5 Circuito de Medida www.fanox.com Rev. 36 59/188...
Página 60: Funciones De Protección
La activación de la función se produce al 100% de la entrada ajustada y la desactivación al 95%. El tipo de rearme es instantáneo. www.fanox.com Rev. 36 60/188...
Página 61: Función 50/51. Sobrecorriente De Tiempo Inverso De Fase
(**) Si la corriente inyectada es cercana a la toma el error en el tiempo de operación será como máximo 30 milisegundos o ± 0.5 % (el mayor de ambos). Las curvas utilizadas son IEC 60255-151, las cuáles están descritas en el apartado “Curvas”. www.fanox.com Rev. 36 61/188...
Página 62: Función 50N/G. Sobrecorriente Instantánea De Neutro
“Tiempo de operación”. Si en el ajuste de curva se selecciona una curva (inversa, muy inversa o extremadamente inversa), el tiempo de operación es función de los ajustes curva, dial y toma. www.fanox.com Rev. 36 62/188...
Página 63: Function Clp. Cold Load Pickup
CLP está en condiciones de trabajo. Una vez se cierra el interruptor, arranca la función CLP y se empieza a contar el tiempo ajustado en el parámetro “Tiempo Cold Load”. Durante este tiempo el relé trabajara con la www.fanox.com Rev. 36 63/188...
Página 64 Cuando tiene lugar el cambio de tabala de ajustes no se ven afectadas todas las funciones de protecció. Este cambio solo a fecta a las funciones 50, 50/51, 50N/G and 50/51N/G. www.fanox.com Rev. 36 64/188...
Página 65: Disparo Externo
Entrada 2: bloqueo de disparo de las funciones 50N/G y 50/51N/G Se trata de implementar un bus de disparo utilizando los relés SIA-C. Como se puede observar en la figura, hay dos relés con la funcionalidad de feeder y un relé con la funcionalidad de supply.
Página 66 OR y a través de un PULSO de operación. El tiempo ajustado debe ser el tiempo de la función del feeder (ajustes de tiempo de operación) mas el tiempo de mantenimiento del disparo (en el SIA-C este tiempo es aproximadamente 200 ms) mas el tiempo de seguridad (para asegurar que la señal ha caído) www.fanox.com...
Página 67 Por favor, tener en cuenta que las funciones 50 y 51 mantienen activada la salida de disparo durante el tiempo de mantenimiento (200 ms). Las entradas del supply deben conectarse a la señales de bloqueo directamente a través de un OR. www.fanox.com Rev. 36 67/188...
Página 68 El supply no disparará porque el feeder hace que la falta desaparezca antes que su tiempo de operación termine. www.fanox.com Rev. 36 68/188...
Página 69 El feeder bloqueará al supply el tiempo ajustado, pero en este caso el tiempo de operación del supply es más largo que el tiempo debloqueo por lo que el supply disparará una vez el tiempo de operación finalice. www.fanox.com Rev. 36 69/188...
Página 70: Ajustes Del Equipo
4.9. Ajustes del equipo A continuación se listan los ajustes del SIA-C, su descripción, máximo, mínimo, unidad y valor con el que el ajuste sale de fábrica. Grupo Descripción Mínimo Máximo Paso Unidad Defecto Sobrecorriente instantánea de fases 50_1 (**) 50_2...
Página 71 Al cambiar el ajuste Frecuencia es necesario reinicializar el equipo para asegurar que el nuevo ajuste se carga correctamente en el equipo. Cualquier cambio de ajustes, supone la reinicialización de las funciones, estén o no activadas. www.fanox.com Rev. 36 71/188...
Página 72: Tablas De Ajustes
En caso de no desear utilizar las dos entradas es posible utilizar una de ellas, pero dependiendo de cual se utilice, es posible operar con la tabla 1 o con la tabla 2. www.fanox.com Rev. 36 72/188...
Página 73: Curvas Iec 60255-151
4.11. Curvas IEC 60255-151 El relé SIA-C cumple con las curvas de la norma IEC 60255-151: ➢ Curva Inversa ➢ Curva Muy Inversa ➢ Curva Extremadamente Inversa ➢ Curva inversa de tiempo largo Existe una ecuación matemática general que define el tiempo en segundos como una función de la intensidad:...
Página 74 Rev. 36 74/188...
Página 75 Rev. 36 75/188...
Página 76 Rev. 36 76/188...
Página 77 Rev. 36 77/188...
Página 78: Curvas Ieee
19,61 0,491 Inversa 0,0515 0,02 0,114 La curva puede desplazarse desde su eje utilizando el dispositivo de selección de tiempo TD, que puede ajustar el usuario. es la intensidad de toma, configurada por el usuario. adjusted www.fanox.com Rev. 36 78/188...
Página 79 Rev. 34 79/188...
Página 80 Rev. 35 80/188...
Página 81 Rev. 35 81/188...
Página 82: Ejemplos De Aplicación
50/51 es 0,1425 s. (Ver Figura 1) Se considera que el tiempo es excesivamente elevado para 11xIn, y por tanto a partir de dicha intensidad consideraremos que debe actuar la función de sobreintensidad de tiempo definido. www.fanox.com Rev. 34 82/188...
Página 83 Se presenta a continuación (Figura 2), la curva que definirá el funcionamiento del relé: Figura 2. Curva disparo del relé www.fanox.com Rev. 35 83/188...
Página 84 Dado que la toma de la función 50 está ajustada a 14xIn, ésta actuará antes de llegar al valor de falta 24xIn, es decir, actuará una vez el valor de falta supere 14xIn. www.fanox.com Rev. 35 84/188...
Página 85 Se presenta a continuación (Figura 4) la curva que definirá el disparo del relé: Figura 4. Curva disparo del relé www.fanox.com Rev. 35 85/188...
Página 86 DE OPERACIÓN” de la función 50/51 es 5 s. (Ver Figura 5). Se considera que el tiempo es excesivamente elevado para 15xIn, y por tanto a partir de dicha intensidad deberá actuar la función de sobreintensidad de tiempo definido (Función 50). www.fanox.com Rev. 35 86/188...
Página 87 Se presenta a continuación (Figura 6) la curva que definirá el disparo del relé: Figura 6. Curva disparo del relé. www.fanox.com Rev. 35 87/188...
Página 88: Monitorización Y Control
La precisión de la medida es 2% en una banda de ±20% respecto de la corriente nominal y 4% en el resto del rango de medida. En el SIA-C se incluyen las siguientes medidas: Corrienter de fase R.M.S (IA, IB, IC) Corriente de neutro en R.M.S (IN)
Página 89: Estados Y Eventos
éste pierde la alimentación. El relé mantiene la fecha y hora incluso sin alimentación durante 72 horas gracias al reloj interno en tiempo real (RTC) incluido en todos los relés Fanox Los eventos se pueden consultar desde el hmi y desde comunicaciones. El hecho de leerlos no supone que se borren, estos permanecen almacenados en el equipo.
Página 90 50/51N/G Arranque Activación/Desactivación neutro Corriente de bit-12 50/51N/G Disparo 50/51N/G Disparo Activación/Desactivación neutro Sobrecorriente instantánea de neutro bit-04 Corriente de 50N/G_1 50N/G Arranque 50N/G Arranque Activación/Desactivación neutro (**)50N/G bit-12 Corriente de 50N/G Disparo 50N/G Disparo Activación/Desactivación neutro www.fanox.com Rev. 35 90/188...
Página 91 Cambio eeprom Cambio eeprom Activación/Desactivación bit-13 Error eventos Error eventos Activación/Desactivación bit-16 Arranque Arranque bit-17 Arranque fase A Arranque fase A bit-18 Arranque fase B Arranque fase B bit-19 Arranque fase C Arranque fase C www.fanox.com Rev. 35 91/188...
Página 92 Led 1 bit-01 Led 2 bit-02 Led 3 Salidas bit-03 Activación/Desactivación Salida disparo Salida disparo bit-04 Activación/Desactivación Salida 2 (*) Salida 2 bit-05 Activación/Desactivación Salida 3 (*) Salida 3 bit-06 Activación/Desactivación Salida 4 (*) Salida 4 www.fanox.com Rev. 35 92/188...
Página 93 Comunicación en local: es la suma de los bits “Actividad MMI” y “Comunicación local” del grupo de estados “Comunicación local” • Ajustes de fábrica: el equipo está con los ajustes de defecto, no ejecutando el disparo. www.fanox.com Rev. 35 93/188...
Página 94: Informes De Falta
Para borrar los informes de falta posicionar en el menú INFORMES DE FALTA y pulsar la tecla RESET de manera mantenida hasta que no haya informes de falta. Se creará un evento “Informes de falta borrados” www.fanox.com Rev. 35 94/188...
Página 95: Autodiagnóstico
5.6. Sincronismo fecha-hora El relé SIA-C dispone de un reloj de tiempo real (RTC) en todos sus modelos, que puede ser sincronizado desde el hmi o por comunicaciones. El RTC mantiene la fecha actualizada durante al menos 72 horas en ausencia de alimentación.El tiempo de carga del condensador del RTC es de 1 hora.
Página 96: Entradas Digitales
Las salidas físicas son las salidas reales del equipo. EL SIA-C dispone de una salida de disparo (no configurable) y hasta 3 salidas digitales configurables (Salida 2, Salida 3 y Salida 4).
Página 97 Por cada salida hay una PUERTA LÓGICA, que realiza una operación lógica de hasta 4 estados binarios para dar otro resultado binario. Para la lógica programable V3, las diferentes PUERTA LÓGICAS que soporta el SIA-C son las siguientes: PUERTA LÓGICA HMI SÍMBOLO...
Página 98 Disparo de neutro Output 3 AND4 • PHYSICAL Disparo general OUTPUTS • Output 4 NOR4 Ready GENERAL TRIP • OR4_PULSES General Trip (NOT CONFIGURABLE) Block 50 Not configured ------ LOGICAL SIGNALS Block 50N Not configured ------ www.fanox.com Rev. 35 98/188...
Página 99: Función 86. Bloqueo De La Salida De Disparo
OR4_LATCH se permite el bloqueo de esta salida. 5.11. Maniobras Desde el HMI o por comunicaciones es posible ejecutar la maniobra de ABRIR INTERRUPTOR: www.fanox.com Rev. 35 99/188...
Página 100: Programa De Test
5.12. Programa de test El equipo SIA-C dispone de un menú de test desde el cuál se puede verificar el funcionamiento de los elementos de señalización (leds e indicadores magnéticos), la salida disparo salidas señalización. Esta verificación está operativa independientemente del tipo de alimentación utilizada. Este hecho permite que con una simple pila ó...
Página 101 “OK” lo activamos, y si el elemento está activado, pulsando “OK” lo desactivamos). Para salir del menú de test, pulsar la tecla “C”. Para obtener una información más detallada, la navegación por los menús está explicada de forma gráfica en el apartado de teclado y display. www.fanox.com Rev. 35 101/188...
Página 102: Alimentación
0,2 veces la intensidad nominal en monofásico, que se reduce a la mitad de la intensidad en trifásico. Es decir, el equipo SIA-C de 5 A de intensidad nominal se autoalimenta con 1 A de corriente monofásica y 500 mA en trifásico, y el equipo SIA-C de 1 A de intensidad nominal se autoalimenta con 200 mA de corriente monofásica y con...
Página 103 Con pilas alcalinas de 1700 mAh pueden alimentar al relé durante 7 horas. Cuando las salidas no están activada el consumo del SIA-C mas el KITCOM es de 220 mA, por lo que: Sin salidas activadas→1700 mAh/220 mA≈ 7 horas Cuando las salidas están activadas el consumo del SIA-C mas el KITCOM es de 385 mA,...
Página 104: Alimentación Auxiliar 230 Vac, 50/60 Hz
Con los niveles de autoaliementación del SIA-C (0,2 xInominal en monofásico y 0,1 xInominal en trifásico) y la alimentación auxiliar 230Vac, se puede garantizar el funcionamiento contínuo del SIA-C.
Página 105: Alimentación Auxiliar 24Vcc O 48 Vdc
La alimentación auxiliar 24 Vcc se toma de la alimentación de la RTU del centro de transformación. Un equipo SIA-C consume aproximadamente 200 miliwatios en régimen normal y 300 miliwatios con la comunicación de Scada activada. Su consumo es tan reducido que prácticamente no carga la batería de 24Vcc del centro de transformación,...
Página 106 Desatornillar los 4 tornillos situados en el frente del equipo y extraer el relé de la RMU. 3. Acceder a la parte trasera del relé. 4. Desatornillar los 2 tornillos para retirar la tapa que cubre el compartimento de la pila interna. www.fanox.com Rev. 35 106/188...
Página 107 No desmontar la batería. • No calendar la batería por encima de 100ºC (212ºF) • No lanzar la batería al agua o fuego. No seguir estas instrucciones puede ocasionar fallos graves y destrozos en los equipos. www.fanox.com Rev. 35 107/188...
Página 108: Tiempo De Arranque Del Equipo. Tiempo De Disparo Sobre Falta
El caso más crítico se produce en el caso de autoalimentación (sin tensión auxiliar ni batería), y con corrientes de falta bajas. Con objeto de reducir al máximo el tiempo de disparo del SIA-C en el caso de falta durante la energización del equipo y autoalimentación (sin tensión auxiliar ni batería), se ha desarrollado el modelo SIACXXXXXXX2XX (Con memoria RAM no volátil y tiempo de...
Página 109: Siac Para Percutor
Tiempo (ms) RÁPIDO (SIACxxxxxxx2xxx) & 3 FASES Tiempo (ms) RÁPIDO 1200 (SIACxxxxxxx2xxx) & 1 FASE Tiempo (ms) NORMAL (SIACxxxxxxx1xxx) & 3 FASES Tiempo (ms) NORMAL 1460 (SIACxxxxxxx1xxx) & 1 FASE x In Sin tensión auxiliar ni batería www.fanox.com Rev. 35 109/188...
Página 110 SIAC5 1200 1000 Tiempo (ms) RÁPIDO (SIACxxxxxxx2xxx) y TRIFÁSICA Tiempo (ms) RÁPIDO (SIACxxxxxxx2xxx) y MONOFÁSICA Tiempo (ms) NORMAL (SIACxxxxxxx1xxx) y TRIFÁSICA Tiempo (ms) NORMAL (SIACxxxxxxx1xxx) y 1060 MONOFÁSICA x In Sin tensión auxiliar ni batería www.fanox.com Rev. 35 110/188...
Página 111: Sia-C Modelo Extraíble
5.14.2. SIA-C Modelo extraíble En este apartado se desarrolla la situación de disparo sobre falta en el modelo SIAC11500032AFA (modelo extraíble). Este relé está operativo desde 0.2 veces la corriente nominal de secundario en el caso monofásico y desde 0.1 veces la corriente nominal de secundario en trifásico.
Página 112 970 ms. Este tiempo disminuyo a medida que la corriente aumenta y se estabiliza en 5 veces la nominal con un tiempo de disparo de 60 milisegundos. www.fanox.com Rev. 35 112/188...
Página 113: Siac Para Bobina
Tiempo (ms) RÁPIDO 96,1 75,8 64,2 61,6 60,8 60,5 (SIACxxxxxxx2xxx) Y TRIFÁSICO Tiempo (ms)RÁPIDO (SIACxxxxxxx2xxx) Y 316,3 182,1 110,7 84,7 65,7 64,3 63,8 MONOFÁSICO Tiempo (ms) RÁPIDO (SIACxxxxxxx1xxx) Y TRIFÁSICO2 Tiempo (ms) RÁPIDO (SIACxxxxxxx1xxx) Y MONOFÁSICO x In www.fanox.com Rev. 35 113/188...
Página 114 Tiempo (ms) RÁPIDO (SIACxxxxxxx2xxx) y TRIFÁSICA Tiempo (ms) RÁPIDO (SIACxxxxxxx2xxx) y MONOFÁSICA Tiempo (ms) NORMAL 215,3 174,2 156,4 152,8 151,7 150,8 (SIACxxxxxxx1xxx) y TRIFÁSICA Tiempo (ms) NORMAL (SIACxxxxxxx1xxx) y 345,4 181,9 162,3 156,9 152,8 MONOFÁSICA x In www.fanox.com Rev. 35 114/188...
Página 115: Mecanismo De Apertura
El mecanismo de apertura de la línea se activa mediante un percutor o mediante una bobina. . La activación del disparo genera un tren de pulsos. El equipo SIA-C resuelve los siguientes escenarios en la activación del mecanismo de apertura: •...
Página 116: Activación De Un Percutor
Requiere la utilización de modelos del SIA-C con salida de disparo para percutor (SIACXXXX0XXXXX, SIACXXXX1XXXXX y SIACXXXX4XXXXX). La activación de la salida de disparo del SIA-C supone la descarga de un condensador sobre los terminales de salida. Esta descarga de energía es capaz de activar un percutor que actúa mecánicamente sobre un mecanismo que abre el circuito de corriente.
Página 117 Resistencia a 20ºC 16 Ohm Grado de protección IP00 Dada la variedad de percutores existente en el mercado, conviene comprobar la tensión y la energía necesaria para su activación. En caso de duda consultar con Fanox. www.fanox.com Rev. 35 117/188...
Página 118: Activación De Una Bobina Mediante Un Contacto Libre De Potencial
Este equipo se conecta a la salida de disparo del relé y proporciona energía necesaria (30 J) para activar mecanismos de apertura accionados por bobina. El adaptador TCM se combina con los modelos SIA-C que disponen de contacto libre de potencial como salida de disparo (modelos SIACXXXX2XXXXXX andSIACXXXX3XXXXX).
Página 119: Especificaciones Técnicas Y Normativa
Precisión de la temporización: ±5% o ±20 ms (el mayor de los dos) al trabajar con una curva y Precisión de la temporización: ±20 ms o ±0.5% (el mayor de ambos) cuando se trabaja como tiempo definido. www.fanox.com Rev. 35 119/188...
Página 120 Revisión A 3 tablas de ajustes Activadas por entradas o ajustes generales Revisión B 4 tablas de ajustes Activadas por entradas o ajustes generales Informes de falta 20 informes de falta, hasta 16 eventos por informe www.fanox.com Rev. 35 120/188...
Página 121 48 Vcc ±10 % 85-265 Vcc/Vca ±20 % Alimentación por batería Batería externa con adaptador (KITCOM) puerto DB9 (12 Vcc) Batería interna de puesta en marcha (*) Autoalimentación corriente Niveles de autoalimentación en trifásico: I > 0,1 xIn www.fanox.com Rev. 35 121/188...
Página 122: Resistencia Térmica
IP-54 Montado en panel (*) Opcional dependiendo del modelo 6.2. Resistencia Térmica • 3 veces la corriente nominal de forma continúa. • 20 veces la corriente nominal durante 10s. • 70 veces la corriente nominal durante 1s. www.fanox.com Rev. 35 122/188...
Página 123: Normativa
1.12. 100KHz damped oscillatory IEC 61000-4-18 Class 3, Repetition frequency 40Hz, waves Duration of each application 3s. Common mode: ±2.5kV. Differential mode: ±1kV 1.13. Pulse magnetic fields IEC 61000-4-9 Field strenght 1000 A/m, Cadence between pulses 40s. www.fanox.com Rev. 35 123/188...
Página 124 6.1. Cold IEC 60068-2-1 Cold Operation Ab, -25ºC, 72h Cold transport & Storage Ad, -40ºC, 72h 6.2 Dry heat IEC 60068-2-2 Dry Heat Operation Bb, +70ºC, 72h Dry Heat transport & Storage Bd, +85ºC, 72h www.fanox.com Rev. 35 124/188...
Página 125 Declared on manual, without damage for overload continuous operation 8.4. VT Input short time overload IEC 60255-27 Declared on manual, without damage for 10s short time overloading 9. Enclosure protection IEC 60255-27 IP-54 IEC 60529 Quality Management System ISO 9001:2008 www.fanox.com Rev. 35 125/188...
Página 126: Comunicación Y Hmi
7.1. Comunicación El relé SIA-C puede comunicarse con un ordenador local a través del puerto RS232 frontal o por medio del sistema remoto SCADA a través del puerto trasero RS485. El puerto trasero RS485 es opcional y se deberá especificar en la lista de modelos.
Página 127: Indicadores Magnéticos Biestables
Se ha producido un disparo pr sobrecorriente instantánea TRIP” activado de neutro o sobrecorriente de tiempo inverso de neutro Indicador magnético “TRIP” Modelo con 1 Se ha producido un disparo, pero no se conoce el motivo. indicador activado www.fanox.com Rev. 35 127/188...
Página 128: Indicadores Led
7.5. Indicadores LED El panel frontal del SIA-C cuenta con hasta tres pilotos LED configurables. Por defecto indican el tipo de alimentación utilizada: autoalimentación, batería o alimentación auxiliar (en el modelo con mecánica G el LED1 muestra por defecto si el relé está Ready (led Watchdog)).
Página 129 SIA-C extraíble (con bolsillo para las etiquetas de los leds): Led 1 Se activa (led parpadeante), si el relé está ready Led 2 Se activa (led parpadeante), si detecta que hay autoalimentación Led 3 Se activa (led parpadeante), si detecta tensión de pila externa Resto de mecánicas:...
Página 130: Lcd Y Teclado
7.6. LCD y teclado El relé SIA-C, en su parte frontal, está equipado con una pantalla de cristal líquido (LCD) alfanumérica de 20x2. A través de ella, el equipo facilita el acceso del usuario a la lectura de información sobre los parámetros de ajuste, mediciones, estados, eventos… Toda esta información está...
Página 131: Como Instalar El Software Sicom
7.7.1. Como instalar el software SICOM Para instalar el SICOM is necesario pinchar en el siguiente link: http://fanox.blob.core.windows.net/sicom/publish.htm El link abrirá la siguiente ventana donde debe pulsarse la tecla “install” www.fanox.com Rev. 35 131/188...
Página 132: Establecimiento De Sesión: Password Y Niveles De Acceso
4 no serán aceptadas). Por defecto el equipo tiene las siguientes contraseñas y niveles asociados: PASSWORD NIVEL DE ACCESO 2222 3333 4444 5555 El SIA-C no dispone de ajustes protegidos. www.fanox.com Rev. 35 132/188...
Página 133: Menús
▲, ▼ para sumar o restar al valor. Si se introduce un valor no válido durante el proceso se utiliza la tecla “ ” para borrarlo. A continuación describimos de manera lo más gráfica posible la navegación por los menús. www.fanox.com Rev. 35 133/188...
Página 134: Menú De Fecha-Hora
Sep 9 2018 15:48:44 hold 7.9.5. Parámetros de comunicación Desde la pantalla de reposo, pulsando la tecla “▼” de manera mantenida, visualizamos los parámetros de comunicación: Ajuste LOCAL SIAC11531112AA ▼ 19200-8-N-1 0.00 0.00 0.00 0.00 Ajuste REMOTO 19200-8-N-1 www.fanox.com Rev. 35 134/188...
Página 135: Contraste
Desde la pantalla de reposo pulsando la tecla “◄” visualizamos el menú Contraste. Pulsando las teclas “▲” y “▼” puede cambiarse el nivel de contraste. Pulsando la tecla “C” volvemos a la pantalla de reposo SIAC11531112AA CONTRAST ◄ 0.00 0.00 0.00 0.00 www.fanox.com Rev. 35 135/188...
Página 136: Menú De Test
MENU DE TEST s/n? SIAC11531112AA ◄ ▼ ► sin proteccion! 0.00 0.00 0.00 0.00 OK hold Introduce clave -> 0 ◄▼▲ Introduce clave ► -> 5555 MENU DE TEST Led 1: no activo Led 1: <<ACTIVO>> www.fanox.com Rev. 35 136/188...
Página 137 Led 2: <<ACTIVO>> Led 3: ▲▼ no activo Led 4: <<ACTIVO>> Biestable O/C: ▲▼ no activo Biestable O/C: <<ACTIVO>> Biestable HS O/C: ▲▼ no activo Biestable HS O/C: <<ACTIVO>> Biestable E/F&H E/F: ▲▼ no activo www.fanox.com Rev. 35 137/188...
Página 138 Biestable E/F&H E/F: <<ACTIVO>> S. Disparo: ▲▼ no activo S. Disparo: <<ACTIVO>> Salida 2: ▲▼ no activo Salida 2: <<ACTIVO>> Salida 3: ▲▼ no activo Salida 3: <<ACTIVO>> Salida 4: ▲▼ no activo Salida 4: <<ACTIVO>> www.fanox.com Rev. 35 138/188...
Página 139 0.00 0.00 0.00 0.00 OK hold Introduce clave -> 0 ◄▼▲ Introduce clave ► -> 5555 MENU DE TEST Led 1: no activo Led 1: <<ACTIVO>> Led 2: ▲▼ no activo Led 2: <<ACTIVO>> www.fanox.com Rev. 35 139/188...
Página 140 Led 4: <<ACTIVO>> Biestable 50/51: ▲▼ no activo Biestable 50/51: <<ACTIVO>> Biestable 50N/51N: ▲▼ no activo Biestable 50N/51N: <<ACTIVO>> Ext trip biestable: ▲▼ no activo Ext trip biestable: <<ACTIVO>> S. Disparo: ▲▼ no activo www.fanox.com Rev. 35 140/188...
Página 141 Salida 3: <<ACTIVO>> Salida 4: ▲▼ no activo Salida 4: <<ACTIVO>>  NOTA: Tenga cuidado al activar la salida de disparo. Cuando el equipo esté instalado abrirá el circuito como si fuese un disparo. www.fanox.com Rev. 35 141/188...
Página 142: Menú Funcional
7.9.8. Menú funcional El menú del relé SIA-C se divide en 6 bloques principales: • Medidas. • Estados. • Ajustes. • Eventos. • Demanda • Informes de falta SIAC11531112AA SIAC11531112AA MEDIDAS 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 ▲▼...
Página 143 Para acceder al segundo nivel desde la pantalla principal, pulse la tecla “ ”. En el Segundo nivel, para desplazarse de una sección del menú a otra, utilice las teclas ▲ y ▼. Para volver a un nivel superior, utilice la tecla “ ”. www.fanox.com Rev. 35 143/188...
Página 144: Menú De Medidas
“MEDIDAS” y pulsamos “OK”. Con las teclas “▲” y “▼” nos posicionamos sobre la medida y visualizamos su valor. SIAC11531112AA ↑ MEDIDAS 0.00 0.00 0.00 0.00 ↓ 0.00 A ▲▼ 0.00 A ▲▼ 0.00 A ▲▼ 0.00 A ▲▼ IMAX 0.00 A 7.9.10. Menú de estados www.fanox.com Rev. 35 144/188...
Página 145 ESTADOS SIAC11531112AA 0.00 0.00 0.00 0.00 ↓ ↑ ESTADOS Est. 50 ↓ Arranque fase A Est. 50 no activo Arranque fase B ▲▼ no activo Arranque fase C ▲▼ no activo Arranque fases ▲▼ no activo www.fanox.com Rev. 35 145/188...
Página 146 Disparo fases: ▲▼ no activo ↑ ESTADOS ▲▼ Est. 51P ↓ Arranque fase A: Est. 51P no activo Arranque fase B: ▲▼ no activo Arranque fase C: ▲▼ no activo Arranque fases: ▲▼ no activo www.fanox.com Rev. 35 146/188...
Página 147 Disparo fase B: ▲▼ no activo Disparo fase C: ▲▼ no activo Disparo fases: ▲▼ no activo ↑ ESTADOS ▲▼ Est. 50N ↓ Arranque neutro: Est. 50N no activo Disparo neutro: ▲▼ no activo www.fanox.com Rev. 35 147/188...
Página 148 Arranque neutro: ▲▼ no activo Est. CLP ↑ ESTADOS ▲▼ ↓ >CLP Prohibido Est. CLP CLP Prohibido: <<ACTIVO>> >CLP Prohibido 52 cerrado: ▲▼ no activo 52 abierto ▲▼ no activo 52 aper. Def.: ▲▼ no activo www.fanox.com Rev. 35 148/188...
Página 149 Cold Load Pickup: ▲▼ no activo ↑ Est. GENERAL ESTADOS ▲▼ >ACTIVATED ↓ Disparo: Est. GENERAL no activo >ACTIVATED Disparo externo: ▲▼ no activo Error V.disparo: ▲▼ no activo 50Hz: ▲▼ <<ACTIVO>> Permiso bloqueo: ▲▼ no activo www.fanox.com Rev. 35 149/188...
Página 150 Error Medida: ▲▼ no activo Ready: ▲▼ <<ACTIVO>> Cambio ajustes: ▲▼ no activo Ajuste horario: ▲▼ no activo Local COM:: ▲▼ <<ACTIVO>> Ajustes Fabrica: ▲▼ no activo Eeprom error: ▲▼ no activo Cambio Eeprom: ▲▼ no activo www.fanox.com Rev. 35 150/188...
Página 151 Arranque Fase B: ▲▼ no activo Arranque Fase C: ▲▼ no activo Arranque Neutro: ▲▼ no activo Disparo Fase A: ▲▼ no activo Disparo Fase B: ▲▼ no activo Disparo Fase C: ▲▼ no activo www.fanox.com Rev. 35 151/188...
Página 152 ▲▼ no activo Disparo 50: ▲▼ no activo Disparo 50N: ▲▼ no activo Disparo Fase: ▲▼ no activo V. auxiliar: ▲▼ no activo Autoalimentacion: ▲▼ no activo Batería: ▲▼ <<ACTIVO>> ↑ ESTADOS ▲▼ Est. ENTRADA ↓ www.fanox.com Rev. 35 152/188...
Página 153 ↑ ESTADOS ▲▼ Est. SALIDAS ↓ S. Disparo Est. SALIDAS no activo Salida 2: ▲▼ no activo Salida 3 ▲▼ no activo Salida 4: no activo ▲▼ Est. LEDS ↑ ESTADOS ▲▼ >Activado ↓ www.fanox.com Rev. 35 153/188...
Página 154 Est. LOGICA ↑ ESTADOS ↓ Bloqueo 50 Est. LOGICA ▲▼ no activo Bloqueo 50N ▲▼ no activo Grupo ajustes 1 ▲▼ no activo Grupo ajustes 2 ▲▼ no activo Est. LOCAL ↑ ESTADOS ▲▼ >Activo ↓ www.fanox.com Rev. 35 154/188...
Página 155 >Activo Actividad HMI: ▲▼ <<ACTIVO>> Est. REMOTO ↑ ESTADOS ▲▼ ↓ COM. Remota Est. REMOTO ▲▼ No activo SIACxxxxxxxxxxA tiene dos funciones 50 (501 y 502) y dos funciones 50N/G (50N/G_1 y 50N/G_2) SIACxxxxxxxxxxB tiene CLP www.fanox.com Rev. 35 155/188...
Página 156: Menú De Ajustes
Si es necesario cambiar un carácter o un número de la contraseña debido a un error, se pulsa para borrarlo. Para validar la contraseña se pulsa “ “. A continuación mostramos de forma gráfica la navegación por el menú de ajustes. www.fanox.com Rev. 35 156/188...
Página 157 Permiso de Funcion ▲▼ Ajus(1) 51P ▲▼ NO -> SI Permiso Funcion Permiso de Funcion NO > SI s/n Tipo de Curva AJUSTE CAMBIADO E.I. Permiso de Funcion ▲▼ Dial de tiempo Permiso de Funcion 1.25 ▲▼ www.fanox.com Rev. 35 157/188...
Página 158 Toma de Corriente 1.00 xIn(1.00) ▲▼ Tiempo d operacion 0.02 s ▲▼ ▲▼ Ajus(1) 50N1 Permiso de Funcion Toma de Corriente 1.00 xIn(1.00) ▲▼ Tiempo d Operación 0.02 s ▲▼ ▲▼ Ajus(1) 51N Permiso de funcion www.fanox.com Rev. 35 158/188...
Página 159 T. ajustes activa Dial de tiempo 1.25 > 0.5 s/n ▲▼ Tmp. No Load AJUSTE CAMBIADO 15.00 s Dial de tiempo ▲▼ Tmp. Cold Load Dial de tiempo 15.00 s 0.50 ▲▼ Nombre del equipo ◄ Free text www.fanox.com Rev. 35 159/188...
Página 160 Frecuencia de Red ▲▼ 50Hz Numero serie ▲▼ Idioma ▲▼ Esp. T. ajustes activa ▲▼ Nivel V disparo ▲▼ 17 Vdc Ratio TI de Fase ▲▼ Ratio TI de Neutro ▲▼ Direccion COM Local ▲▼ Direccion Remota www.fanox.com Rev. 35 160/188...
Página 161: Menú De Eventos
↓ Hay 5 12/04/12 01:57:03260 EVENTOS ↑ ┘ Alim. Bateria Hay 5 ↓ 12/04/12 01:57:03180 4/5: 0 ▲▼ ┐ Preparado ┐ Preparado Introduce clave EVENTOS ↑ RESET -> 0 Hay 5 ↓ Introduce clave ◄▼▲► -> 5555 www.fanox.com Rev. 35 161/188...
Página 162 Desplazamiento del evento dentro de la lista de eventos • Evento generado por activación ó reposición del estado • Medida asociada (si la tiene) Desplaz evento/número eventos Hora Fecha Medida asociada 01/01/00 00:54:18600 1/1023 medida Activado o EventosBorrados EventosBorrados No activado Descripción de Evento www.fanox.com Rev. 35 162/188...
Página 163: Menú De Maniobras
↑ MANIOBRAS 0.00 0.00 0.00 0.00 ↓ EJECUTAR MAN. ↑ MANIOBRAS ▲▼ ↓ Abrir 52 ↓ Introduce contraseña Introduce Clave -> 0 -> 5555 CONFIRMAR MAN. s/n Abrir 52 ↑ MANIOBRAS ↓ SIAC11531112AA 0.00 0.00 0.00 0.00 www.fanox.com Rev. 35 163/188...
Página 164: Menú Demanda
Desde la pantalla , presionar la Tecla “OK” para accede hasta la primeria línea de menus. Usando las teclas “▲” y “▼” posicionamos el cursor sobre el menú “DEMANDA”. SIAC11531112AA 0.00 0.00 0.00 0.00 12/04/12 01:57:03260 MAX: 60.65 A Cada registro de demanda incluye:: • Fecha y hora • Corriente máxima Hora Fecha 12/04/12 00:54:18600 Max: 60.65A Corriente máxima www.fanox.com Rev. 35 164/188...
Página 165: Menú Informes De Falta
Para borrar los informes de falta posicionarse en el menu “INFORME FALTA” y pulsar la Tecla RESET de manera mantenida. Una vez introducida la contraseña solicitada y confirmer pulasando la Tecla OK aparecerá un mensaje informative uindicando que no hay informes. www.fanox.com Rev. 35...
Página 166: Lógica Programable (Plc) Y Configuración De Las Salidas
Est. 50 no activo Arranque fase B: ▲▼ no activo Arranque fase B:: ► Est. 50 > Led1 s/n? Arranque fase B: Arranque fase B:: ▲▼ ◄ Est.. 50 > Led2 s/n? > Led2 s/n? Procesando configuracion... www.fanox.com Rev. 35 166/188...
Página 167 Arranque fase B: Φ > Led2 s/n ◄ Arranque fase B: & > Led2 s/n? ◄ Arranque fase B: > Led2 s/n? ◄ Arranque fase B: § > Led2 s/n? ◄ Arranque fase B: ◄ > Led2 s/n? www.fanox.com Rev. 35 167/188...
Página 168 Arranque fase B: > Led2 s /n? ◄ Arranque fase B: > Led2 s /n? ◄ Arranque fase B: ◄ > Led2 s /n? Arranque fase B: ▲▼ > Led3 s/n? Arranque fase B: > S.Disparo s/n? www.fanox.com Rev. 35 168/188...
Página 169 OK para visualizar la configuración de la salida. Usar las teclas “▲” y “▼” para recorrer todos los estados configurados en dicha salida (hasta 4 estados podrán configurarse en una salida física) Para borrar la configuración presionar la tecla RESET de manera mantenida. Aparecerá un mensaje informativo acerca del borrado. www.fanox.com Rev. 35 169/188...
Página 170: Protocolo Modbus Rtu
Este documento describe los pasos que hay que seguir para leer y escribir datos en el relé SIA-C según el protocolo ModBUS/RTU. Este mapa de memoria es sólo válido para un equipo y una versión de la memoria. De una versión a otra se mantienen fijas las posiciones de memoria de los objetos existentes, por supuesto nuevos objetos tendrán sus nuevas...
Página 171: Formato Del Paquete Modbus
Los registros son valores de 2 bytes de longitud, transmitidos con el byte de más peso en primer lugar. El máximo número de registros a escribir en un único paquete son 60. www.fanox.com Rev. 36 171/188...
Página 172: Excepciones Y Respuestas De Error
Es un entero sin signo de 32 bits.” DENUM UINT Entero sin signo de 2 bytes. Entero con signo de 2 bytes. LONG Entero sin signo de 4 bytes. DWORD Entero con signo de 4 bytes. www.fanox.com Rev. 36 172/188...
Página 173 Criterio-1(UINT). … Índice del Criterio-30(UINT). Índice del primer ajuste del Criterio-30(UINT). Cuando el formato de un dato ocupa mas de un BYTE, por comunicaciones siempre se envía primero el BYTE mas significativo y el ultimo el BYTE menos significativo. www.fanox.com Rev. 36 173/188...
Página 174: Mapa De Memoria Sia-C
8.5. Mapa de memoria SIA-C Dirección de Número de Función Descripción Formato entrada registros Lectura del UINT directorio del evento Demanda Escritura del UINT numero de la lista de ajustes Leer el modelo y la ASCII88 versión Escritura de clave Ver Contraseñas y...
Página 175 Identificador de equipo DENUM Ajuste Frecuencia 5060Hz Ajuste LONG Numero de serie Ajuste DENUM 03 y 16 Idioma LANGUAGE 03 y 16 Ajuste LONG Tabla activa Ajuste ENUM TRIP Nivel de tension de 03 y 16 VOLT disparo www.fanox.com Rev. 36 175/188...
Página 176 DENUM NOSI F50N/G_2 Permiso 03 y 16 Ajuste FLOAT F50N/G_2 Toma F50N/G_2 tiempo de Ajuste 03 y 16 FLOAT operación 03 y 16 Ajuste DENUM NOSI FCLP Permiso 03 y 16 Ajuste DENUMTABLA FCLP grupos de ajustes www.fanox.com Rev. 36 176/188...
Página 177 F50N/G_1 Toma Confirmar ajuste F50N/G_1 tiempo de FLOAT operación Confirmar ajuste DENUM NOSI F50/51N/G Permiso Confirmar ajuste LONG F50/51N/G Curva Confirmar ajuste FLOAT F50/51N/G Dial Confirmar ajuste FLOAT F50/51N/G Toma Confirmar ajuste F50/51N/G tiempo FLOAT definido www.fanox.com Rev. 36 177/188...
Página 178: Mapa De Contadores
Confirmar ajuste DENUMTABLA FCLP grupos de ajustes Confirmar ajuste FLOAT FCLP Tiempo No load Confirmar ajuste FLOAT FCLP Tiempo cold load 8.6. Mapa de contadores El SIA-C no dispone de Contadores. 8.7. Mapa de maniobras Abrir Interruptor www.fanox.com Rev. 36 178/188...
Página 179: Ejemplo De Tramas Modbus
Clave 35,35,35,35 Checksum H Checksum L Y el SIA responderá OK: Dirección Function Dirección de inicio H Dirección de inicio L Número de registros H Número de registros L Número de Bytes Checksum H Checksum L www.fanox.com Rev. 36 179/188...
Página 180: Puesta En Servicio
9.7. Alimentación auxiliar Si se precisa un relé SIA-C con alimentación auxiliar, debe especificarse en la referencia del pedido. Es necesario comprobar el valor de la alimentación auxiliar indicado para el relé SIA-C. www.fanox.com Rev.
Página 181: Rs232 Puerto De Comunicación Frontal
9.8. RS232 Puerto de comunicación frontal Durante este ensayo, conecte un PC al relé SIA-C con el programa de software SICom y compruebe que no existen errores de comunicación. Si se utiliza un ordenador portátil, el conector a utilizar será probablemente USB. Es importante comprobar el puerto de comunicaciones asignado.
Página 182: Apéndice
10. APÉNDICE 10.1. Identificación ………………………………………………….………………………………………… Fecha: Responsable:……………………………………………...………………………………………… Subestación:………………………………………………………………………………………… Circuito: …………………………………………….……………………………………………… ……………………………………………………………………………………………. Modelo: ………………………………………………………………………………..……… Nº serie: ………………………………………………………………………… Versiones Software: www.fanox.com Rev. 36 182/188...
Página 183: Comprobaciones
10.4. Registro de ajustes de puesta en marcha Password: …………………………………….……………………………………………………… Identificación: ……………………….……………….....…………………… Relación TI Relación TI fase: ………………………………………………………………………………… Relación TI neutro: …….………………………………………………………………………… 50_1  Permitido  Prohibido Permiso …………………xIn Toma Corriente …………s Tiempo Definido 50_2  Permitido  Prohibido Permiso …………………xIn Toma Corriente www.fanox.com Rev. 36 183/188...
Página 184 Toma Corriente .……………… xIn  Inverso  Muy Inverso  Extr. Inverso Tipo curva IEC ……………………..… Dial ……… s Tiempo Definido  Permitido  Prohibido Permiso Grupo de ajustes....……………… TiempoNo Load ……………… Tiempo Cold Load ……………… www.fanox.com Rev. 36 184/188...
Página 185: Entradas
10.5. Entradas  Entrada External trip:  Entrada 1:  Entrada 2: 10.6. Salidas  Salida disparo  Salida 2:  Salida 3:  Salida 4: 10.7. Leds  Led 1  Led 2:  Led3: www.fanox.com Rev. 36 185/188...
Página 186: Comentarios
……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… Responsable de puesta en marcha…………………………….. Fecha…………… Mantenimiento realizado el……………………… por …….……………………………………... www.fanox.com Rev. 36 186/188...
Página 187 NOTAS: ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… ……………………………………………………………………………………………………..… www.fanox.com Rev. 36 187/188...
Página 188 Rev. 36 188/188...
