Este capítulo presenta los diagramas de conexión típicos y las conexiones de los puertos.

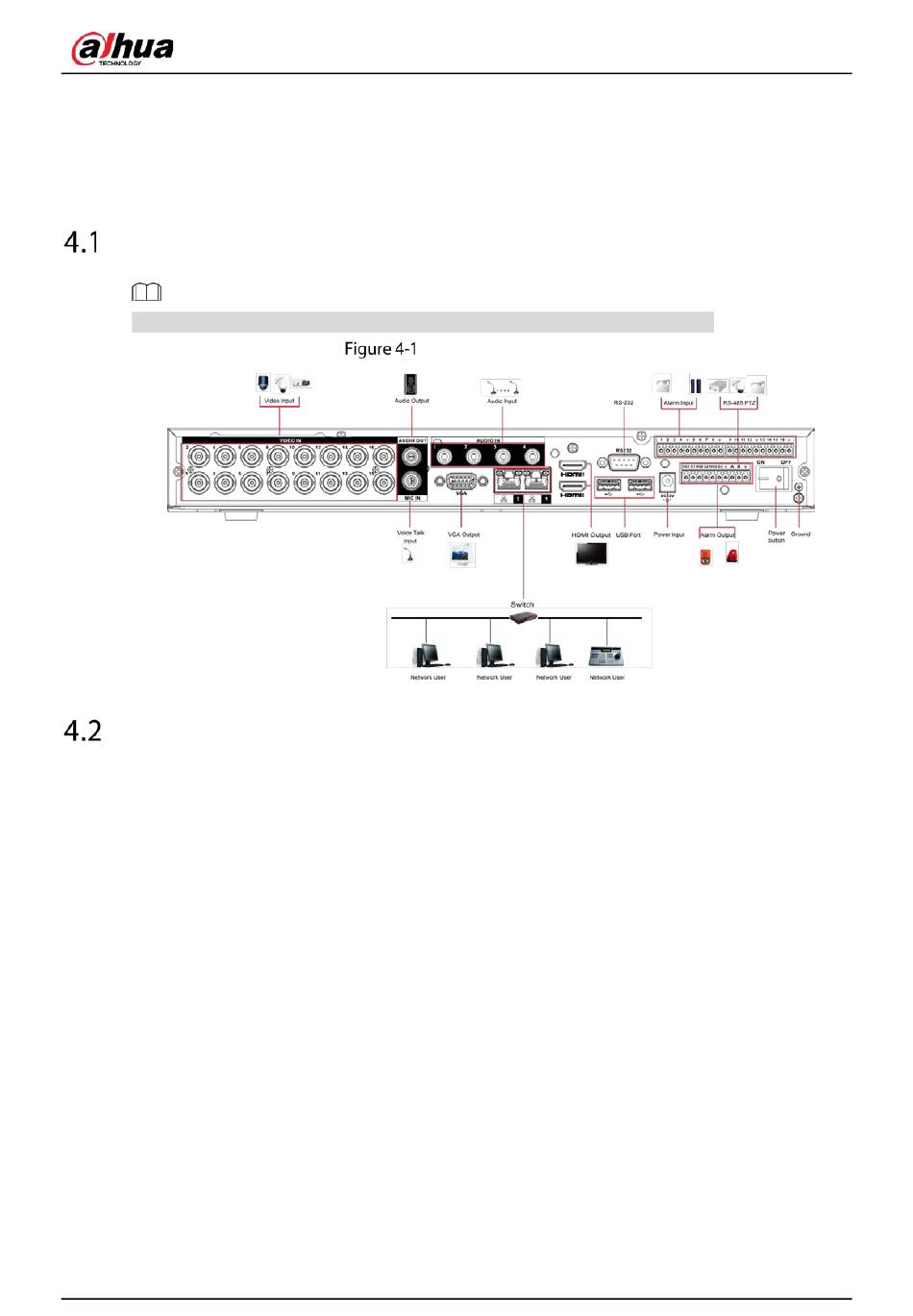

Diagrama de conexión típico
La siguiente figura es solo de referencia y puede diferir del producto real.
Conexión a entrada y salida de vídeo y audio
4.2.1 Entrada de vídeo
El puerto de entrada de video es BNC. El formato de entrada de vídeo incluye: PAL/NTSC BNC (1,0 V
75 Ω). La señal de video debe cumplir con los estándares nacionales.
La señal de video de entrada deberá tener alta SNR, baja distorsión; baja interferencia, color natural y luminosidad
adecuada.
Garantizar la estabilidad y fiabilidad de la señal de la cámara.
La cámara debe instalarse en un lugar fresco y seco, lejos de condiciones como la luz solar directa,
sustancias inflamables y explosivas.
La cámara y el DVR deben tener la misma conexión a tierra para garantizar el funcionamiento normal de la
cámara.
Garantizar la estabilidad y confiabilidad de la línea de transmisión
Utilice BNC de alta calidad con protección acústica. Seleccione el modelo BNC adecuado según la distancia de
transmisión.
4 conceptos básicos de conexión
Diagrama de conexión
