Montaje
5.5.1.2 Bastidor base montado por parte del cliente
Bastidor base/
Grundrahmen/
Dachrahmen
bastidor de techo

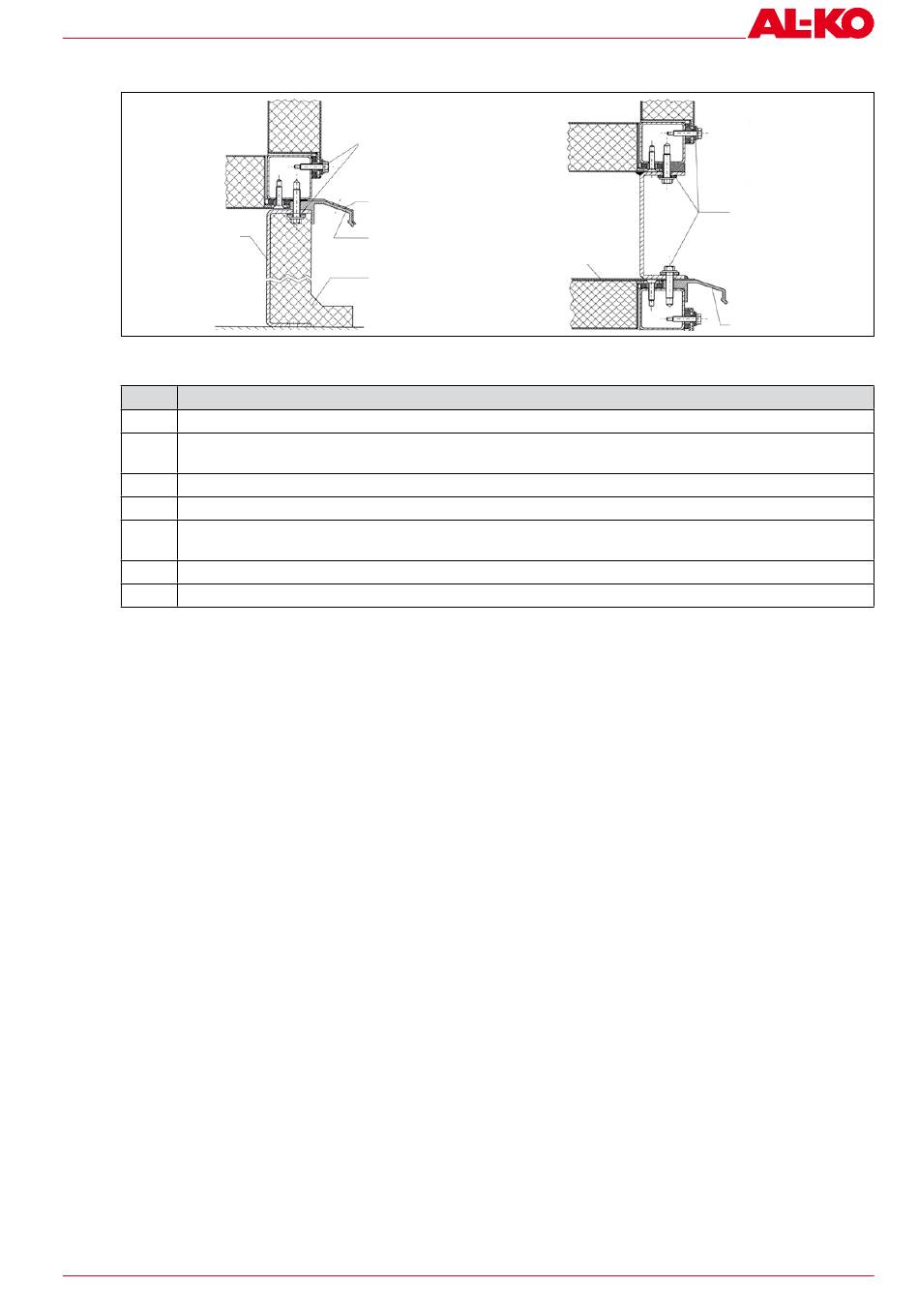

Fig. 31 Bastidor base montado por parte del cliente
Paso
Acción
1
Cierre los orificios de transporte en el bastidor base/bastidor de techo con las tapas de cubierta.
2
Levante la vía del techo del cliente para sellarla en el bastidor base/bastidor de techo y adhiera la vía del techo levantada
debajo del canto de goteo.
3
En el caso de equipos divididos, coloque los módulos del equipo lo más cerca posible.
4
Alinee los módulos del equipo en la posición final de la carcasa.
5
Junte los módulos alineados del equipo con la ayuda de medios auxiliares adecuados (por ejemplo, correas).
INDICACIÓN: Las conexiones del equipo únicamente se utilizan para fijar la posición final de la carcasa.
6
Tras juntar los equipos, atorníllalos.
7
Selle los puntos de separación del equipo con material de sellado inerte microbiano.
3468162
Tornillo perforador con
Bohrschraube
arandela de EPDM
mit EPDM-Scheibe
Pieza de acoplamiento
Kupplungsstück
(solo en los puntos de
(nur an Trenn-
stellen)
separación)
Canto de goteo
Tropfkante
Aislamiento propor-
Bauseitige
Dämmung
cionado por parte
del cliente
Nos reservamos el derecho a realizar modificaciones por avances técnicos.
Cubierta del
techo
Dachhaut
Tornillo perforador con
Bohrschraube mit
arandela de EPDM
EPDM-Scheibe
Canto de goteo
Tropfkante
49
