Toro BULLS-EYE NuSurface 790 Manual Del Operador página 13

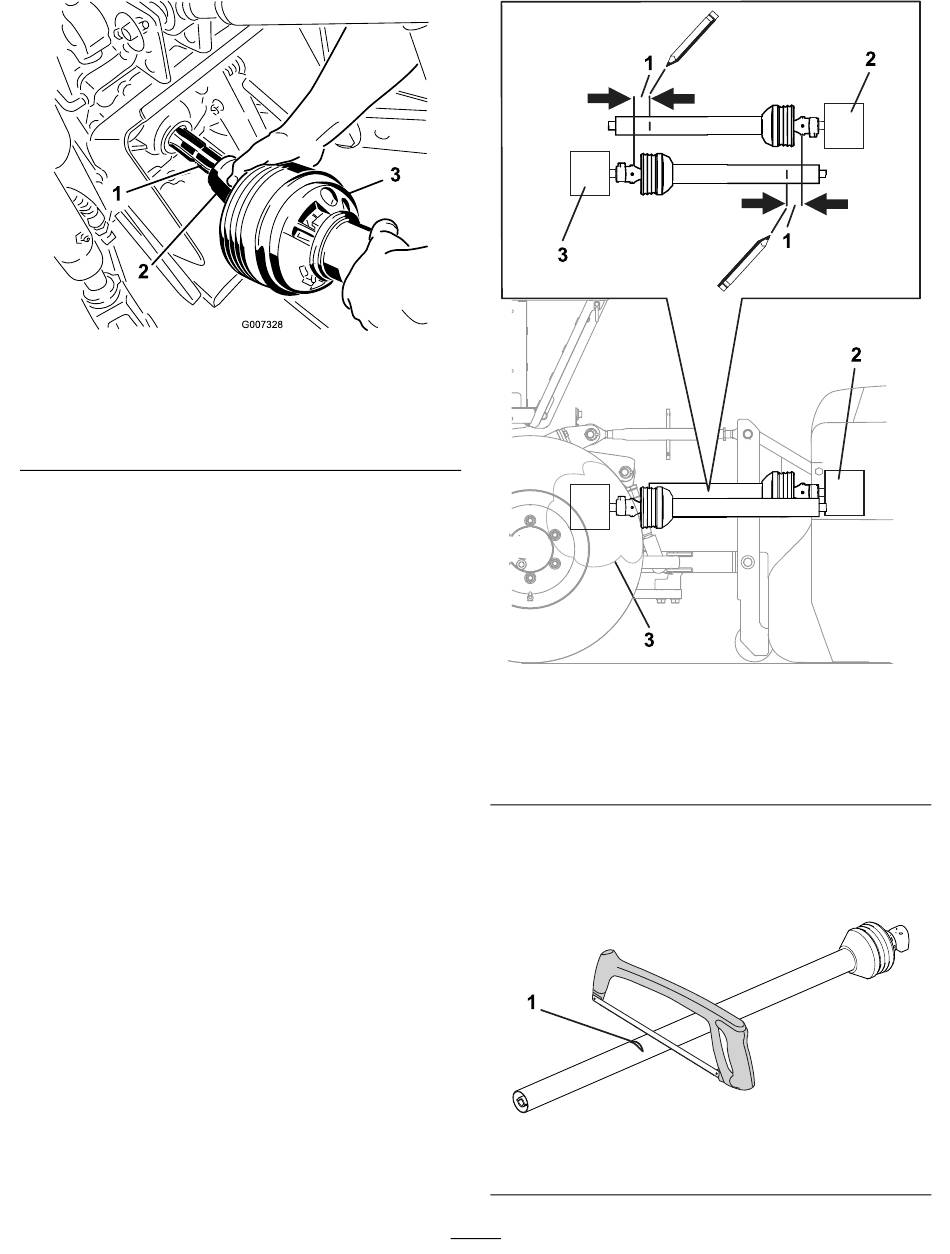

Figura 12
1. Árbol de salida de la TDF
(unidad de tracción)
2. Acoplamiento del árbol de
la TDF
5. Mantenga las secciones del árbol de transmisión
en paralelo para determinar si están demasiado
largos (Figura 13).
Nota:
Cada sección del árbol de transmisión
debe estar a 76 mm (3") de la junta cardán
(Figura 13).
6. Si las secciones del árbol de transmisión son
demasiado largas, haga una marca a 76 mm (3")
de la junta cardán de cada sección
g007328
3. Árbol de transmisión de la
TDF
(Figura 13).
1. 76 mm (3")
2. Caja de engranajes del
apero
7. Retire y corte cada sección en la marca
14).
Nota:
Asegúrese de eliminar la misma cantidad
de cada sección.
1. Corte la sección del árbol de transmisión.
13
Figura 13
3. Árbol de salida de la TDF
de la unidad de tracción
Figura 14
g347524
(Figura
g347473
