DPX504U
DPX404U
DPX304

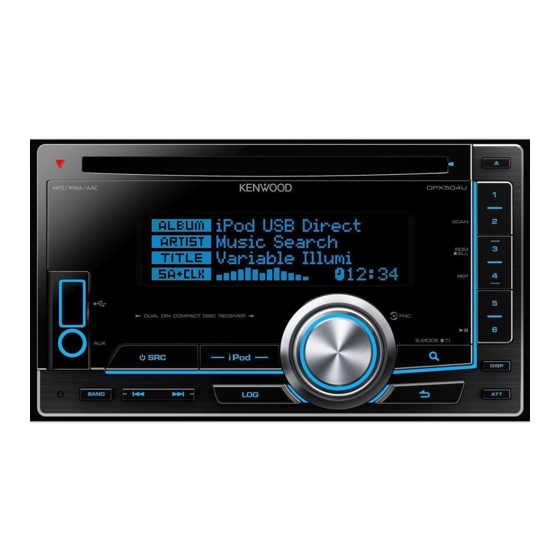

DUAL DIN SIZED CD RECEIVER
Quick Start Guide
AMPLI-TUNER LECTEUR DE CD
Guide de démarrage rapide
CD-RECEIVER
Kurzanleitung
CD RECEIVER
Snelstartgids
SINTOLETTORE STEREO COMPACT DISC
Guida rapida all'uso
REPRODUCTOR DE DISCOS COMPACTOS
Guía de inicio rápido
CD-RECEIVER
Guia de iniciação rápida
РAДИОПРИЕMНИК С KOMПAKT–ДИСKAMИ
Краткое руководство пользователя
АВТОМАГНІТОЛА
Короткий посібник користувача
B59-2055-00/00 (E)
