Uso de la función trace y de analizador lógico
Ocultar thumbs Ver también para SIMATIC S7-1500:
Tabla de contenido

Publicidad

Ajuste/visualización
Disparo

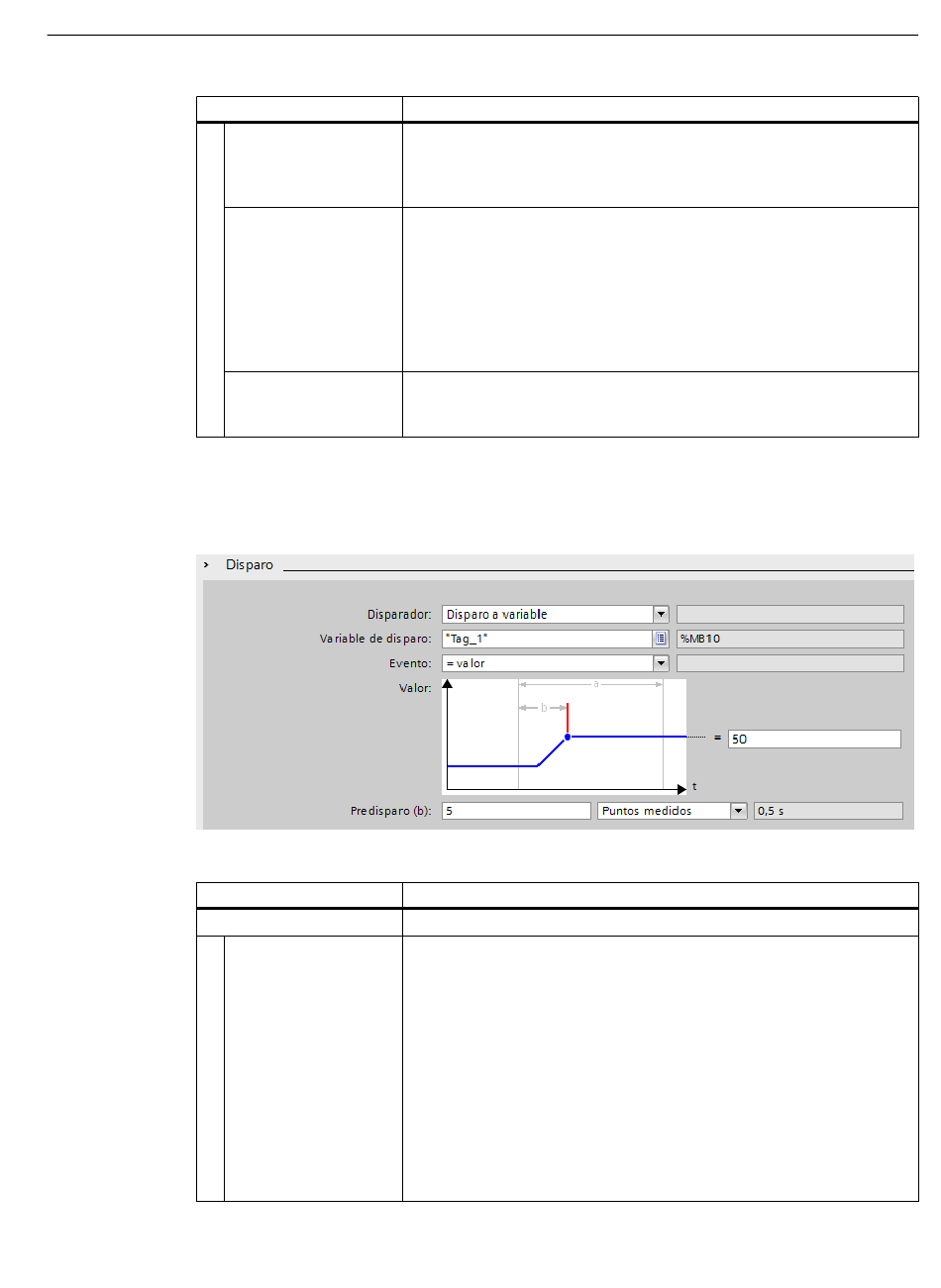

La figura siguiente muestra un ejemplo de ajustes de disparador:
La tabla siguiente explica los ajustes y las visualizaciones:
Ajuste/visualización
"Disparador"
Uso de la función Trace y de analizador lógico
Manual de funciones, 11/2022, A5E31277294-AH
Campo de entrada Dura­
ción de registro
Lista desplegable Unidad Selección de la unidad para la duración de registro
Campo de texto Dura­
ción de registro calcula­
da
Lista desplegable Dispa­
rador
Descripción
Introducción de la duración de registro referida a la unidad seleccionada
Si la casilla de verificación "Duración de registro = Duración de registro
máx." está activada, el valor mostrado en "Duración de registro máx." so­
brescribe las entradas.
Pueden realizarse los siguientes ajustes:
"Puntos de medición"
Se registran como máximo los puntos de medición parametrizados en
Duración de registro.
"s" de segundos
La posibilidad de ajuste depende del nivel de registro seleccionado en
"Momento de registro".
Visualización de la duración de registro calculada (solo para OB equidis­
tantes)
Descripción
Selección del disparador
Pueden realizarse los siguientes ajustes:
"Registro inmediato"
El registro se efectúa inmediatamente después de la activación en el
dispositivo.
El disparador global se dispara de inmediato con independencia del
estado operativo del dispositivo.
"Disparo a variable"
El registro se efectúa en cuanto se activa el Trace en el dispositivo y se
cumple la condición de disparo configurada.
Dispositivos
7.1 CPU S7-1200/1500
105
