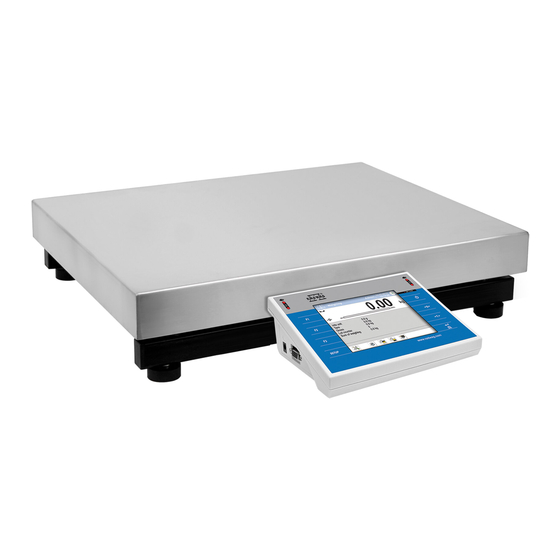

- Página 1 BALANZAS DE PRECISIÓN MANUAL DE USUARIO ITKU-122-02-04-22-ES...
- Página 2 ABRIL 2022...
-
Página 3: Serie De Balanzas
WLY 30/F1/R 30kg 0,5g 300x300mm WLY 30/F1/K 30kg 0,5g 300x300mm WLY 60/C2/R 60kg 400x500mm WLY 60/C2/K 60kg 400x500mm WLY 120/C2/R 120kg 400x500mm WLY 120/C2/K 120kg 400x500mm Los datos técnicos detallados de las balanzas se pueden encontrar en el sitio webwww.radwag.com/pl/. - Página 4 PRECAUCIONES Antes de las actividades de instalación, uso o mantenimiento, lea atentamente este manual del usuario. Utilice la balanza EX- * solo según lo previsto. Antes de usar, por favor, leer atentamente este manual de instrucciones y utilizar los equipos de acuerdo a las especificaciones; Las cargas pesadas hay que colocar la parte central del platillo de balanza;...
-
Página 5: Tabla De Contenido
Índice 1. DESTINO ................................6 2. GARANTÍA ................................. 6 3. LIMPIEZA ................................7 3.1. Limpieza del plástico ABS: .......................... 7 3.2. Limpieza de los elementos de acero inoxidable: ..................7 4. SERVICIO ................................8 5. RECICLAJE ................................ 8 6. CONSTRUCCIÓN DE BALANZA ........................8 6.1. -
Página 6: Destino
PC (mouse, teclado, flash USB). 2. GARANTÍA A. A. RADWAG se compromete reparar o cambiar estos elementos, que resulta ser defectuoso, de forma productiva o estructura B. La definición de los defectos del origen poco claro e identificar maneras de su eliminación se puede hacer solamente con la participación de los... -
Página 7: Limpieza
3. LIMPIEZA Para garantizar la seguridad en el curso de la limpieza, es necesario desconectar el dispositivo de la red eléctrica. Retire el platillo y otros componentes desmontables. Limpieza del platillo en el momento de instalación, puede dañar el mecanismo de balanza. 3.1. -
Página 8: Servicio
Cualquier reparación realizada por el usuario no está permitida. La interferencia (modificación, reparación, etc.) de personas no autorizadas por RADWAG invalidará los certificados, las declaraciones y garantías del fabricante. 5. RECICLAJE Las balanzas deben reciclarse y no incluirse en la basura doméstica. Deseche el producto al final de su servicio de acuerdo con las regulaciones legales aplicables. -
Página 9: Dimensiones
Vista de los componentes principales de la construcción de balanzas de un solo sensor: Vista de los componentes principales de la construcción de balanzas de un solo sensor: 1- – platillo, 2 – cruz, 3 - sensor de masa, 4 - base. 6.1. -
Página 10: Descripción
Balanzas WLY/F1 - dimensiones Balanzas WLY/C2 - dimensiones 6.2. Descripción 1 - Ethernet RJ45. 1 – toma de corriente 2 – conector RS232 (COM1) 2 – conector SALIDAS/ENTRADAS, 3 – conector USB RS232 (COM2) -
Página 11: Rs232 ()
6.3. RS232 () RS232 - conector DB9/M (masculino), vista frontal: Pin2 – RxD Pin3 – TxD Pin4 - +5V DC Pin5 – GND RS232 - conector DSUB15/M (femenino), vista frontal: Pin8 - TxD2 Pin9 - 5VDC Pin10 - GND Pin13 - RxD2 6.4. -
Página 12: Esquemas De E / S
Parámetros de entradas Numero entradas Tipo de entrada Optoaisladas Sección de cable 0,14 – 0,5mm Rango de voltajes de control 5÷24VDC 6.4.2. Esquemas de E / S 4 entradas 4 salidas 6.5. Teclado de balanza... -
Página 13: Instalación De La Balanza
Funciones de botones: Conectar / desconectar de la alimentación de balanza Puesta a cero Tara Enviando un resultado a una impresora y ordenador Botón de función, entrada al menú de balanza Botón programable Botón programable Botón programable 7. INSTALACIÓN DE LA BALANZA 7.1. -
Página 14: Las Balanzas Wly/C2, Wly/F1
, situado en la parte superior izquierda de la carcasa, Después de un tiempo, comenzará el procedimiento de carga del sistema operativo con el software RADWAG, indicado por el diodo rojo ON / LOAD parpadeante. • Después del procedimiento de inicio se ejecutará automáticamente la... -
Página 15: Tiempo De Calentamiento
Para obtener instrucciones detalladas lea el "Manual del software del indicador PUE 7.1 " 7.4. Tiempo de calentamiento • Para un uso adecuado del dispositivo, la temperatura ambiente debe ser +15°C ÷ +30°C. • Después de encender el dispositivo, el tiempo de calentamiento es de 30 minutos. -
Página 16: Ventana De Balanza
En la parte superior de la pantalla se muestra la siguiente información: El símbolo y el nombre del módulo de trabajo Iniciar sesión de usuario, Símbolo de conexión activa con ordenador. ® Símbolo de conexión WIFI activa Símbolo de conexión activa con el programa SISTEMA E2R. Nombre del dispositivo. -
Página 17: Navegación Por El Menú
Para cada uno de los modos de trabajo disponibles, el usuario tiene la opción de definir los iconos de función en pantalla. 9. NAVEGACIÓN POR EL MENÚ 9.1. Teclado de balanza Entrada en el menú de la balanza Presione para desplazarse por el menú "arriba" Presione para desplazarse por el menú... -
Página 18: Vuelta A Función De Pesaje
Presione para subir un nivel de menú hacia arriba. Salida rápida a la ventana principal. 9.2. Vuelta a función de pesaje Los cambios en la memoria de la balanza están guardaos en el menú automáticamente después de volver a la ventana principal. El regreso a la ventana principal puede tener lugar de maneras: •... -
Página 19: Marcado De La Balanza
No aplique fuerza concentrada (carga total en un punto). Evitar las cargas laterales de platillo, en especial los daños laterales: 11. MARCADO DE LA BALANZA Por motivos técnicos, en las balanzas de la serie WLY/R, la placa de características y el marcado CE de conformidad se colocan en la estructura principal de la balanza. -
Página 20: Esquemas De Cables De Conexión
12. ESQUEMAS DE CABLES DE CONEXIÓN Cable de balanza – ordenador (RS232) Cable balanza - impresora ZEBRA Cable balanza - impresora EPSON... -
Página 21: Mensajes De Error
Cable SALIDAS/ENTRADAS Conducto " - Ethernet” es un cable de red estándar terminado en ambos lados del conector RJ45. 13. MENSAJES DE ERROR...
