Montaje
5.8.4

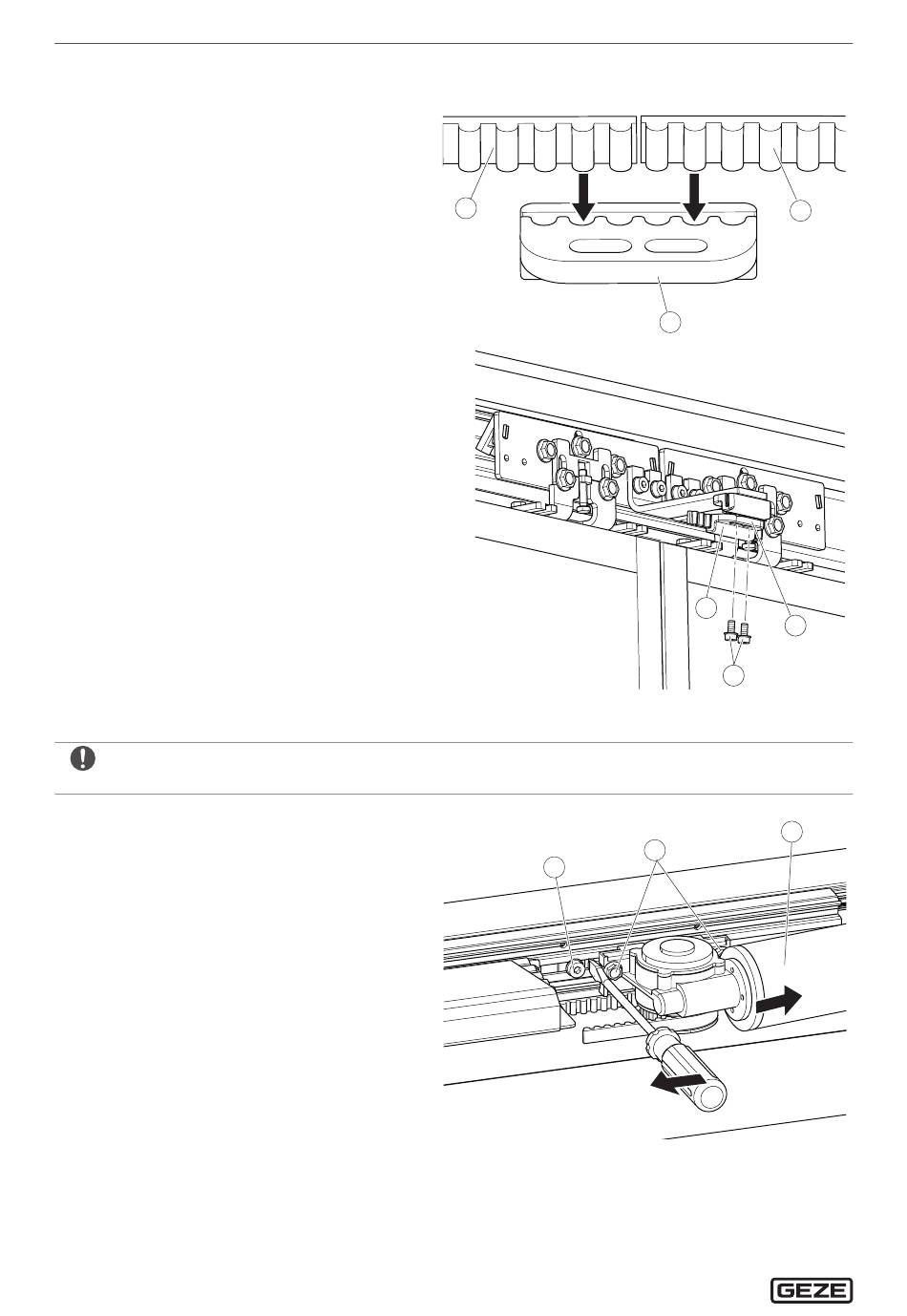

Montaje de la correa trapezoidal

Ensartar la correa trapezoidal con el motor y la
X
polea, en caso necesario cortarla.
Coloque los extremos de la correa dentada (1)
X
en el candado de la correa (2) (3 dientes por
cada página).
Montar cerrojo de correa trapezoidal (2) con
X
tornillos (4) en el tope de arrastre corto (3).
No apretar todavía los tornillos.
X

5.8.5 Tensar la correa dentada

La correa dentada ha de estar pretensada con 300 N ±35 N (ver plano del automatismo).
X
Floje dos tornillos (2).
X
Deslizar el motor (3) manualmente hacia
X
la derecha.
Abra el tornillo (1) y deslice la pieza de unión
X
corredera de tal manera que entre la pieza de
unión corredera y el motor se pueda deslizar
un destornillador.
Apriete el tornillo (1) (par de apriete 10 Nm).
X
Deslizar y levantar el destornillador en el espa-
X
cio hasta que la correa dentada esté tensada.
Apriete dos tornillos (2) (par de apriete 15 Nm).
X
22
1
1
ECdrive T2
1
2
3
2
4
3
2
