Techo

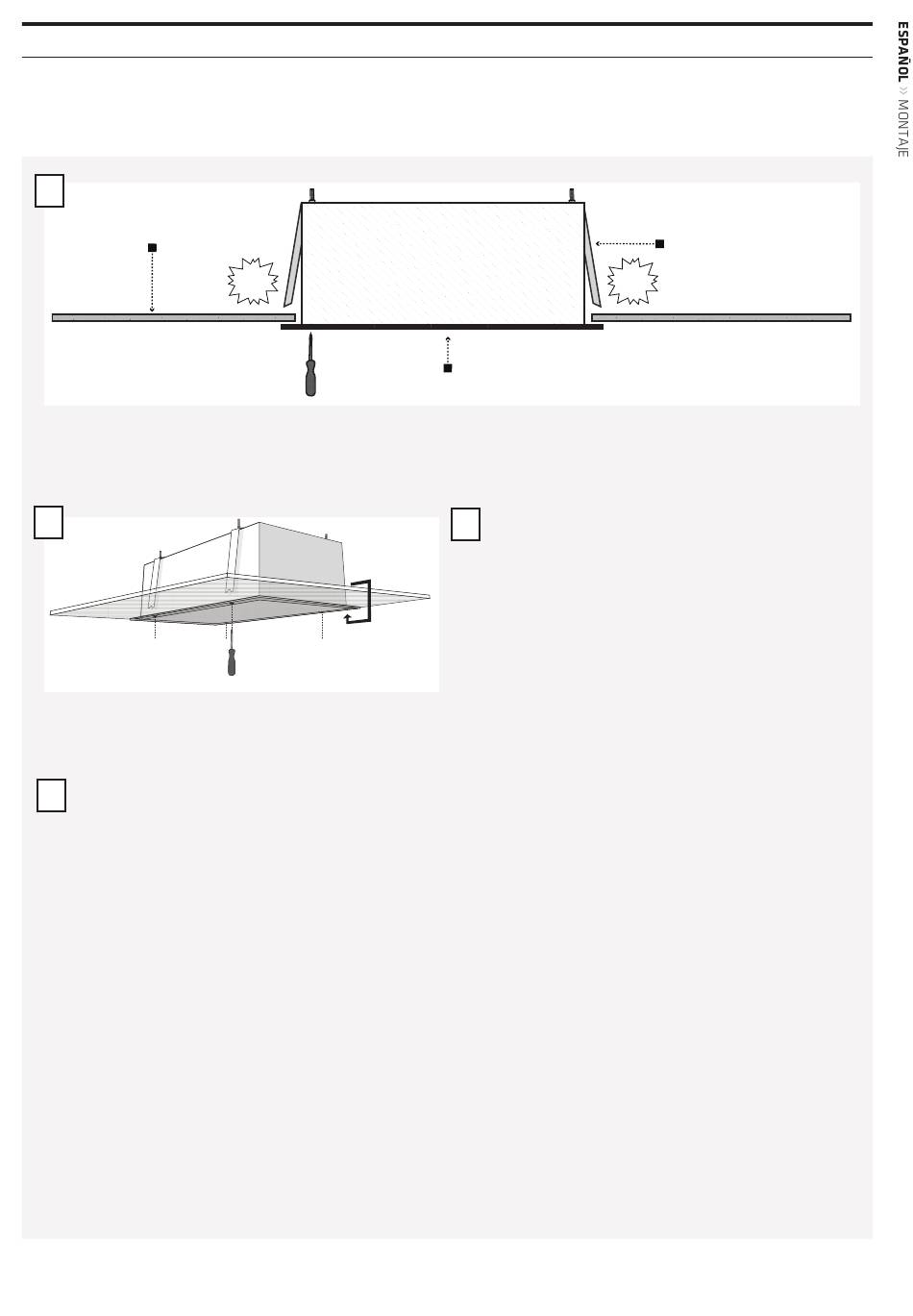

Empujar la campana hasta que los herrajes hacen "click" encima de la construcción donde se instala la campana.
Si los herrajes no hacen "click" empujarlos hasta su sitio a empujar los tornillos de montaje que aguantan los herrajes. Esto se hace con un
destornillador por los 4 agujeros de las esquinas.
4
Ajustar los herrajes para que el borde de la campana esté
en linia con el techo. Esto se hace con un destornillador de estrella por
los 4 agujeros de las esquinas.
6
Después del montaje de la campana tiene que ser montada la salida. Thermex recomienta que se monte un contraregistro en la instalación de sa-
lida para evitar la entrada de aire por el tubo de salida. En los modelos con motor disociable ya viene montado el contraregistro en la salida del
motor y no hace falta mas. En el montaje con un motor externo de Thermex el contraregistro está con el motor.
NOTA: Al montar la salida asegurar que el contraregistro abre libremente. Si no abre libremente la capacidad de extración se verá reducida y el nivel
sonoro aumenta.
NOTA: Si la campana es utilizada con recirculación y no hay salida hacia el exterior es importante que la salida no esta bloqueada o reducida porque
puede dañar la campana, la capacidad de extración se reducirá y el nivel sonoro aumentará.Tampoco debe haber instalado ningún contraregistro.
Click!
4x
4x
Campana
5
NOTA. Después del ajuste montar los tapones en los agujeros, si no
aumenta el nivel sonoro.
THERMEX METZ MEDIO III STRIP
Herraje
Click!
