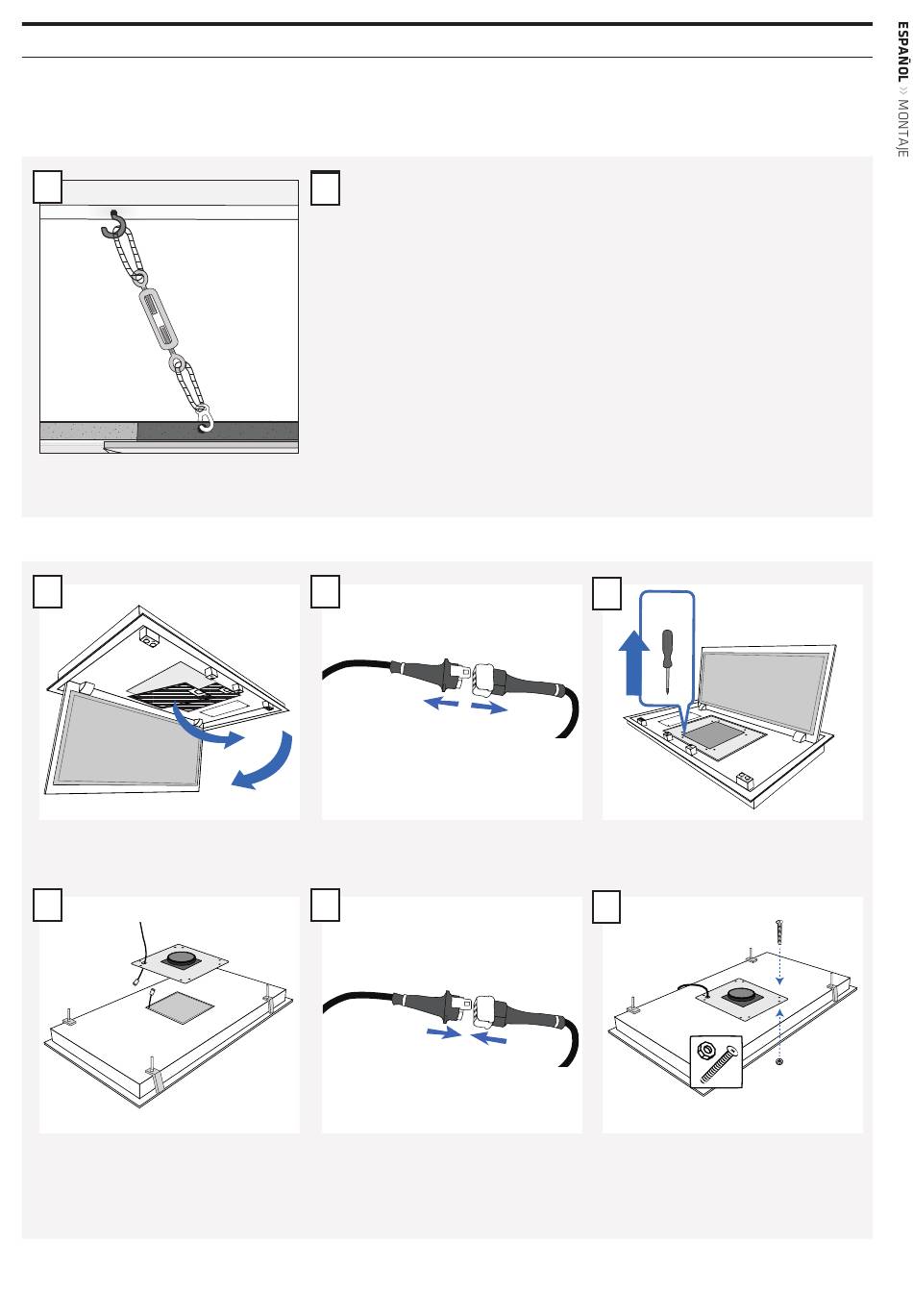

MONTAJE DE LA CAMPANA CON UBICACIÓN EXTERNA DEL MOTOR DISOCIABLE
1
Abrir el portón y sacar los filtros.
4
Pasar el cable alargador por el pasa cable en
una brida.
NOTA: Tener puidado de posicionar la brida
correctamente.
2
5
La campana se monta en el podio seguiendo
los pasos 2-6 en el apartado
MONTAJE EN TECHO.
2
Separar el enchufe entre el motor y la campa-
na.
5
Juntar el enchufe en la campana con el cable
alargador.
THERMEX METZ MEDIO III STRIP
3
x8
Desmontar el motor al sacar los 8 pernos.
NOTA: Una vez liberados todos los pernos el
motor esta suelto de la campana.
6
x8
Montar la brida al motor con los pernos y
tuercas suministrados.
