RAP100S
RAP100S
MANUAL DEL USUARIO/INSTALADOR
V3.0
REV. 05/2022

Publicidad

loading

Resumen de contenidos para Motorline professional RAP100S

  • Página 1 RAP100S RAP100S MANUAL DEL USUARIO/INSTALADOR V3.0 REV. 05/2022...
  • Página 2: Tabla De Contenido

    01. AVISOS DE SEGURIDAD de seguridad de la Comunidad Europea (CE). 02. EL PRODUCTO Este producto está en conformidad con la Directiva 2011/65/ RAP100S CARACTERÍSTICAS TÉCNICAS UE del Parlamento Europeo y del Consejo, de 8 de Junio DESCRIPCIÓN de 2011, relativa a la restricción del uso de determinadas INDICACIONES LED substancias peligrosas en equipamientos eléctricos y...
  • Página 3: Avisos De Seguridad

    01. AVISOS DE SEGURIDAD AVISOS GENERALES ningún conocimiento del funcionamiento del producto, siempre que haya una supervisión o instrucciones por personas con experiencia en • En este manual se encuentra información de uso y seguridad muy el uso del producto en seguridad y que esté comprendido los riesgos importante.
  • Página 4: Responsabilidad

    01. AVISOS DE SEGURIDAD • Debe pasar los cables eléctricos por tubos de protección, para • En caso de disparo de disyuntores o falla de fusibles, localice la avería protegerlos contra esfuerzos mecánicos, esencialmente en el cable y solucione antes de reiniciar el disyuntor o cambiar el fusible. Si la de alimentación.
  • Página 5: El Producto

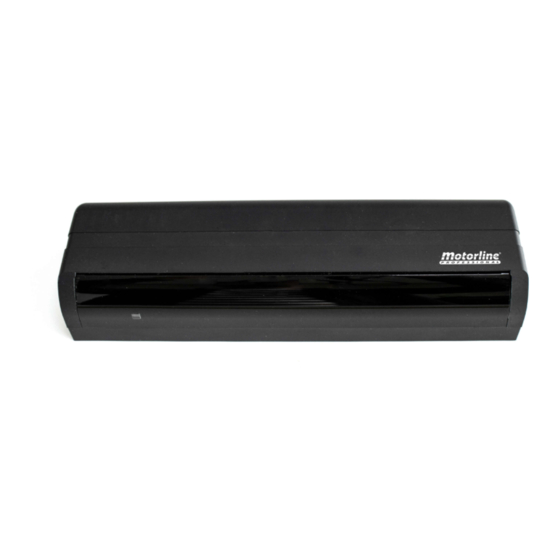

    02. EL PRODUCTO 02. EL PRODUCTO CARACTERÍSTICAS TÉCNICAS DESCRIPCIÓN Cubierta El RAP100S es un radar infrarrojo diseñado para activar puertas automáticas a una altura de hasta 3m. Brazo de palanca de ajuste de profundidad (2 Molde de perforación filas externas) Máscara de área...
  • Página 6: Instalación

    03. INSTALACIÓN INSTALACIÓN Y CONEXIONES Para garantizar el correcto funcionamiento del RAP100S, preste atención a las siguientes ins- trucciones: • Evite que se acumule nieve o agua en el piso del sitio de instalación; • Instálelo en un área protegida para que la lluvia o la nieve no caigan directamente sobre la unidad.
  • Página 7: Configuración

    04. CONFIGURACIÓN 04. CONFIGURACIÓN CONFIGURACIÓN DEL INTERRUPTOR DIP FRECUENCIA Cuando haya instalado más de dos sensores muy cerca uno del otro, seleccione diferentes Activado Activado Activado configuraciones de frecuencia para cada sensor, para evitar interferencias cruzadas. Dip switch Dip switch #1 e #2 #1 e #2 #1: ON | #2:ON...
  • Página 8: Detección De Dirección

    04. CONFIGURACIÓN 04. CONFIGURACIÓN APERTURA DE LA PUERTA DETECCIÓN DE DIRECCIÓN Cuando está activado, no se detectarán a los peatones que se alejen del sensor. Cambie a OPEN (abierta) para mantener la puerta en la posición abierta. Para garantizar la seguridad de los peatones con el "reconocimiento de entrada" activado, la 1ª y la 2ª fila de detección detectarán a los peatones independientemente de la dirección del movimiento.
  • Página 9: Ajuste De Profundidad Del Área De Detección: 3 Filas Internas

    04. CONFIGURACIÓN 04. CONFIGURACIÓN AJUSTE DE PROFUNDIDAD DEL ÁREA DE DETECCIÓN: 3 FILAS INTERNAS AJUSTE DEL ANCHO DEL ÁREA DE DETECCIÓN 01 • Ajuste del ángulo - Ajuste el patrón de detección 0˚ o -8˚ moviendo el ángulo del cuerpo. 02 •...
  • Página 10: Conexión De Alimentación Y Ajuste De Reconocimiento

    04. CONFIGURACIÓN 04. CONFIGURACIÓN CONEXIÓN DE ALIMENTACIÓN Y AJUSTE DE RECONOCIMIENTO CONEXIÓN DE ALIMENTACIÓN Y AJUSTE DE RECONOCIMIENTO Cuando el reconocimiento de entrada está activo, el nivel de sensibilidad de la fila de detección Ver página 7B del manual, para configurar el conmutador dip Z interna solo está...
  • Página 11: Diagrama De Tiempo De Acontecimientos

    04. CONFIGURACIÓN 05. MANUTENCIÓN DIAGRAMA DE TIEMPO DE ACONTECIMIENTOS TAREAS DE MANTENIMIENTO DE LA PUERTA Al realizar el mantenimiento de la puerta con el sensor conectado a la red eléctrica, en los controladores Fila de salida de seguridad 1, 2/ Entrada de prueba de puerta conectados para "probar"...
  • Página 12: Resolución De Problemas

    06. RESOLUCIÓN DE PROBLEMAS INSTRUCCIONES PARA CONSUMIDORES FINALES/TÉCNICOS ESPECIALIZADOS Problema Causa posible Solución El conector del sensor no está bien conectado. Apriete o vuelva a conectar el conector. La puerta no se abre cuando una persona Tensión de alimentación incorrecta. Aplique el voltaje adecuado al sensor (12-24 V CA/CC).
