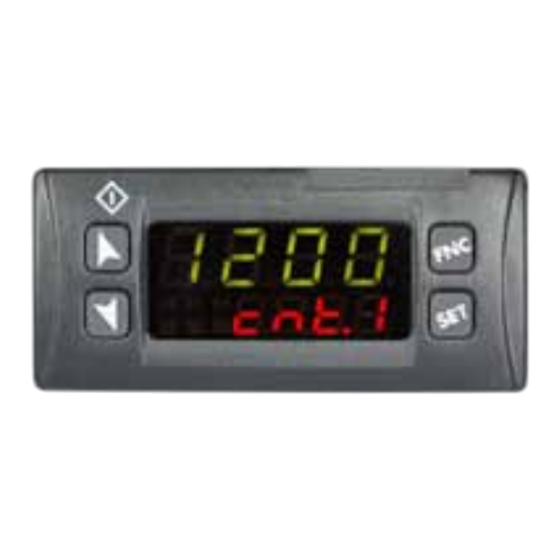

- Página 1 DIS2 Conta CONTADOR CONTADOR 1 CONTADOR 2 litros litros TACÓMETRO / CAUDALÍMETRO litros / seg Contaje Visualización simultánea NOVEDAD Alarma...
-
Página 2: Tabla De Contenido
Índice Estándares de seguridad ..........................3 Identificación de modelo ..........................3 Datos técnicos ..............................3 3.1 Características generales ........................3 3.2 Características de Hardware ....................... 3 Dimensiones e instalación ..........................4 Conexionado ..............................4 5.1 Diagrama ..............................4 Display y función de las teclas ........................6 6.1 Indicadores numéricos (display) ...................... -
Página 3: Introducción
Introducción Este equipo se puede configurar como contador simple o doble, ambos con configuración independiente. 3 entradas digitales universales disponibles (NPN / PNP / contacto libre de potencial). Se pueden utilizar para lectura de encoders bidireccionales, funciones de cuenta ARRIBA / ABAJO, con BLOQUEO / HOLD para bloquear o retener la visualización actual. -
Página 4: Dimensiones E Instalación
Dimensiones e instalación Recorte del panel frontal 28.5 x 70.5 mm Espesor aconsejado 2÷8 mm Junta Tarjeta de memoria con batería (opcional) 77 mm 53 mm Conexionado Este dispositivo ha sido fabricado de conformidad con la Directiva de bajo voltaje 2006/95/EC, 2014/35/ EU (LVD) y la Directiva EMC 2004/108 / EC, 2014/30 / EU (EMC). -
Página 5: Conexión De Las Entradas Digitales
Conexión de las entradas digitales 5.1.a Ejemplo de conexión de entradas digitales en modo PNP y NPN. Conexión de sensores de proximidad 5.1.b Sensor PNP 3hilos Ejemplo de conexión de un sensor de proximidad de 3 hilos. Sensor PNP 2 hilos Ejemplo de conexión de un sensor de proximidad de 2 hilos. -
Página 6: Display Y Función De Las Teclas
Display y función de las teclas Indicadores numéricos (display) 99.59 Normalmente visualiza el proceso. Durante la configuración, visualiza el parámetro o el grupo de parámetros que se están 12. 00 insertando. Normalmente visualiza el setpoint. Durante la configuración, visualiza el parámetro que se está insertando. Significado de los leds de estado Avisa de la activación de Q1 (contador 1) Avisa de la activación de Q2 (contador 2) -
Página 7: Editar Configuración De Parámetros
Actualización de la tarjeta de memoria Para actualizar los valores de la tarjeta de memoria, siga el procedimiento descrito para el primer método, configurando la pantalla 2 en ---- para no cargar los parámetros en el dispositivo. Entrar en configuración y cambie al menos un parámetro. Al salir de la configuración los cambios se guardan automáticamente. - Página 8 f iL.1 Filter Delay Input 1 Configuración de filtro digital de entrada 1. Se recomienda poner para contactos al menos 20ms 0. 0 Filtro de entrada deshabilitado. Por defecto. Filtro de 0,5mseg (incrementos de 0,5mseg) ... para contacto libre de potencial: se recomienda filtro antirebotes 20msg 100.
-
Página 9: Contador 1
Contador 1 9.1.a cl.c.1 Clock Counter 1 Configuración del contador de tiempo Selección del modo de conteo del contador 1. (consulte el capítulo 10 para los modos de contador). dis . Deshabilitado enc. Encoder Bidireccional (I1) fase A, (I2) fase B u p.-- UP modo (I1). - Página 10 s .-d. 2 s . d. t.1 Cargando si contador = Set2 - “Duración de salida 2” Cargando si contador = Set1 “Duración de tiempo de salida 1” (El contador se pone a 0 con retraso) s . d. t. 2 De esta forma permite visualizar el valor al menos 1 segundo Cargando si contador = Set2 “Duración de tiempo de salida 2”...
-
Página 11: Contador 2
Contador 2 9.c.a cl.c.2 Clock Counter 2 Configuración del contador de tiempo Selección del modo de conteo del contador 2. (consulte el capítulo 10 para los modos de contador) dis . enc. Deshabilitado. Por defecto. u p.-- Encoder bidireccional (I1) fase A, (I2) fase B do .-- UP modo (I1) --. -
Página 12: C.L.d.2 Counter 2 Load Value Configuración Del Valor De Carga Del Contador
s . d. t. 2 Cargando si contador = Set2 “Duración de salida 2” 9.c.e C.L.d.2 Counter 2 Load Value Configuración del valor de carga del contador Valor de carga del contador 2. Por defecto 0. 9.c.f C.o.M.2 Counter 2 Output Mode Configuración del modo de salida del contador Modo de salida del contador 2 (consulte el capítulo 11 para los gráficos de funcionamiento). - Página 13 do.-- --.do up.do. 10.d I1 Down, I2 Off 10.e I1 Off, I2 Down 10.f Up - Down I1 L I1 / I2 L I2 H n - 1 n + 2 n + 2 n - 2 n +1 n +1 n - 3 n - 4 I1: Count up.
-
Página 14: Gráficos De Operación De Contador
Gráficos de operación de contador Set.1 time 11.a Counter ≥ Set 11.b Counter ≥ Set * Output Duration (time) Load Load Output Duration Counter Time Counter Value Value COUNTER COUNTER Load Value Load Value Time Time Counter Counter Coun. Se.1.2 11.c Counter ≥... -
Página 15: Tabla De Señales De Anomalía
Tabla de señales de anomalía El software del dispositivo incluye mensajes de diagnóstico para informar al usuario de cualquier tipo de anomalía. Para ver la lista de anomalías, su causa y una posible solución, consulte la tabla siguiente.: Causa acción a realizar E-01 Error de escritura en Apague el dispositivo y reinícielo;... - Página 16 Antes de usar el dispositivo leer con atención las informaciones de seguridad y configuración contenidas en este manual. www.remberg.es...
