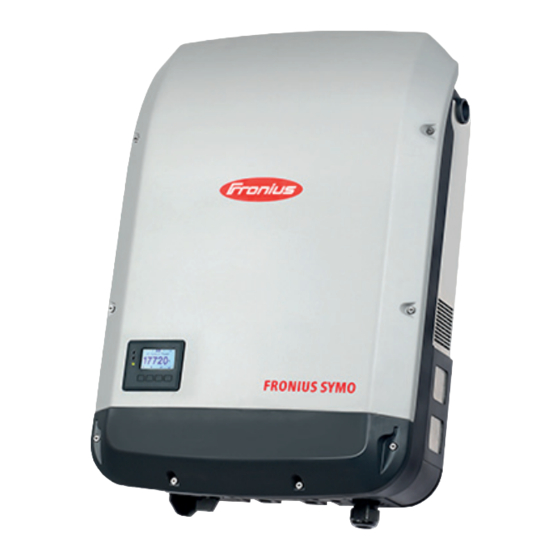

Fronius Symo Serie Instrucciones De Instalación
Ocultar thumbs
Ver también para Symo Serie:
- Manual de instalación (68 páginas) ,
- Instrucciones de instalación (64 páginas) ,
- Manual de instrucciones (56 páginas)
Manuales relacionados para Fronius Symo Serie
Resumen de contenidos para Fronius Symo Serie
- Página 1 Installation Instructions Fronius Symo 10 - 20 kW Fronius Eco Instrucciones de instalación 42,0426,0175,ES 027-16052022...
-
Página 3: Tabla De Contenido
Fronius Eco: fusibles de serie fotovoltaica Variantes de conexión a inversores con seguidores MPP "Multi" y "Single" General Seguidor MPP "Multi" – Inversor Fronius Symo -M Seguidor MPP "Single" – Inversor Fronius Eco Conectar las series de módulos fotovoltaicos al inversor Seguridad Generalidades acerca de los módulos solares... - Página 4 Cierre hermético de los tubos de protección de cables Sellado de conductos Pegatina con el número de serie para uso del cliente Pegatina con el número de serie para uso del cliente (Serial Number Sticker for Customer Use) Opción DC SPD Montar la opción DC SPD Esquema de conexiones Cablear la opción DC SPD...
-
Página 5: Selección Del Emplazamiento Y Posición De Montaje
Selección del emplazamiento y posición de mon- taje Explicación de ¡ADVERTENCIA! las instrucciones de seguridad Indica un peligro inminente. ▶ En caso de no evitar el peligro, las consecuencias pueden ser la muerte o le- siones de carácter muy grave. ¡PELIGRO! Indica una situación posiblemente peligrosa. -
Página 6: Uso Previsto
¡Observación! Fronius no asume ningún coste por pérdidas de producción, cos- tes de instalador, etc., que puedan producirse debido a un arco voltaico detecta- do y sus consecuencias. Fronius no asume ninguna responsabilidad por fuego e incendios que puedan producirse a pesar de la detección/interrupción integrada de arco voltaico (p. -
Página 7: Selección Del Emplazamiento
Montar el inversor en una posi- ción protegida, por ejemplo, en la zona de los módulos solares o debajo de un saliente de tejado. Fronius Symo: en caso de que la altura sobre el nivel del mar sea de: DCmax... -
Página 8: Posición De Montaje
No se debe montar el inversor en: El área de influencia de amoniacos, vapores cáusticos, áci- dos o sales (por ejemplo, almacenes de abono, aberturas de ventilación en establos, instalaciones químicas, curtidurías, etc.) El inversor genera algo de ruido en determinados estados de servicio, por lo que no se debe montar directamente en zonas residenciales. -
Página 9: Selección Del Emplazamiento En General
No montar el inversor sobre una superficie inclinada con las cone- xiones orientadas hacia arriba. No montar el inversor inclinado en una columna ni en una pared vertical. No montar el inversor en horizontal sobre una columna o pared vertical. No montar el inversor con las conexiones orientadas hacia arriba en una columna o pared vertical. - Página 10 Máximas temperaturas ambiente: -40 °C / +60 °C Humedad relativa del aire: 0 - 100 % El sentido de la corriente de aire dentro del inversor es desde la dere- cha hacia arriba (alimentación de ai- re frío a la derecha, evacuación de ai- re caliente arriba).
-
Página 11: Montar El Soporte De Fijación
Montar el soporte de fijación Seguridad ¡PELIGRO! Peligro originado por la tensión residual de los condensadores. La consecuencia pueden ser descargas eléctricas. ▶ Esperar hasta que se descarguen los condensadores. El tiempo de descarga es de 5 minutos. ¡PRECAUCIÓN! Peligro de dañar el inversor debido a suciedad o agua en los bornes de conexión y en los contactos de la zona de conexión del inversor. -
Página 13: Montar El Soporte De Fijación En Una Pared
Montar el sopor- Para el montaje del inversor en un pos- te de fijación en te o soporte, Fronius recomienda el kit un poste o so- de fijación en postes "Pole clamp" porte (número de pedido SZ 2584.000) de la empresa Rittal GmbH. -
Página 14: Montar El Soporte De Fijación En Un Soporte Metálico
Montar el sopor- ¡OBSERVACIÓN! te de fijación en En caso de montaje en soportes de metal, el inversor no debe estar expuesto a un soporte metálico agua pluvial ni a proyecciones de agua desde el lado posterior. Disponer de una protección adecuada contra agua pluvial o contra proyecciones de agua. -
Página 15: Conectar El Inversor A La Red Pública (Lado Ca)
Conectar el inversor a la red pública (lado CA) Seguridad ¡PELIGRO! Peligro originado por un manejo incorrecto y trabajos realizados incorrectamen- La consecuencia pueden ser graves daños personales y materiales. ▶ Únicamente personal formado debe poner en servicio el inversor en el marco de las disposiciones técnicas. -
Página 16: Bornes De Conexión Ca
Conectar el extremo de cable directamente en el borne. ¡IMPORTANTE!Repetir estos pasos cuando haya que volver a conectar un cable desembornado. Bornes de cone- xión CA Fronius Symo Fronius Eco Conductor protector/puesta a tierra L1-L3 Conductor de fase Conductor neutro Máx. -
Página 17: Sección Transversal Del Cable Ca
¡IMPORTANTE! Instalar el conductor protector PE del cable CA de tal modo que si falla la descarga de tracción, el PE sea el último en desconectarse. Por ejemplo, dimensionar el conductor protector PE más largo e instalarlo en un bucle. Fronius Symo... - Página 18 En el Fronius Eco es necesario pasar las tres fases y el conductor neutro por un anillo de ferrita (se suministra junto con el inversor). No se debe pasar el conductor protec- tor (PE) por el anillo de ferrita. Fronius Eco Si la conexión del conductor protector...
-
Página 19: Máxima Protección Del Fusible De Ca
CA Inversor Fases Potencia CA Máxima protección contra exceso de corriente de sa- lida Fronius Symo 10.0-3-M 10000 W C 80 A Fronius Symo 12.0-3-M 12000 W C 80 A Fronius Symo 12.5-3-M 12500 W C 80 A Fronius Symo 15.0-3-M... - Página 20 A. Es por ello que Fronius recomienda utilizar un interruptor diferencial adecuado para el convertidor de frecuencia.
-
Página 21: Fusibles De Serie Fotovoltaica
Antes de realizar cualquier tipo de trabajo en el portafusibles del inversor se debe procurar que el lado CC no tenga tensión. El Fronius Eco incorpora fusibles de serie fotovoltaica que ofrecen protección adicional a los módulos solares. Para la protección por fusible de los módulos solares resultan determinantes la corriente de cortocircuito I , y la indicación del fusible de serie fotovoltaica... -
Página 22: Sustitución De Fusibles
Sustitución de fusibles: CHECK VALUES! Lock Check values! -
Página 23: Variantes De Conexión A Inversores Con Seguidores Mpp "Multi" Y "Single
Variantes de conexión a inversores con seguidores MPP "Multi" y "Single" General En el caso de los inversores con seguidor MPP "Multi" como el Fronius Symo –M, hay disponibles 2 entradas CC independientes entre sí (seguidores MPP). Estos dos seguidores MPP pueden conectarse con diferentes módulos. - Página 24 DC Con Kit 25 Con el Fronius DC Con Kit 25 (4,251,015) se puede conectar una serie de módu- los fotovoltaicos con una sección de hasta 25 mm² al inversor. Poner el seguidor MPP 2 en "Off" du- rante la primera puesta en marcha.
-
Página 25: Seguidor Mpp "Single" - Inversor Fronius Eco
DC Con Kit 25: 5,5 Nm / 50 lb-in DC Con Kit 35 Con el Fronius DC Con Kit 35 (4,251,029) se puede conectar una serie PV con una sección de hasta 35 mm² al inversor. Poner el seguidor MPP 2 en "Off" du- rante la primera puesta en marcha. - Página 26 CC+2 DC Con Kit 25 Con el Fronius DC Con Kit 25 (4,251,015) se puede conectar una serie de módu- los fotovoltaicos con una sección de hasta 25 mm² al inversor. Al utilizar el DC Con Kit 25, las series...
- Página 27 Al utilizar el DC Con Kit 35, las series de CC de los cables CC conectados se reparten por igual entre las dos entra- das. Par de apriete conexión de cable PV DC Con Kit 35: 3 Nm Par de apriete conexión de cable PV DC Con Kit 35: 3 Nm...
-
Página 28: Conectar Las Series De Módulos Fotovoltaicos Al Inversor
▶ Las actividades de mantenimiento y servicio en la etapa de potencia del in- versor solo deben realizarse por el servicio técnico cualificado de Fronius. ¡PRECAUCIÓN! Peligro de dañar el inversor debido a unos bornes de conexión no apretados co- rrectamente. -
Página 29: Generalidades Acerca De Los Módulos Solares
Peligro originado por sobrecargas. La consecuencia pueden ser daños en el inversor. ▶ Fronius Symo: Conectar como máximo 33 A a un solo borne de conexión CC. ▶ Fronius Eco: Conectar como máximo 15 A a un solo borne de conexión CC. -
Página 30: Conexión De Cables De Aluminio
En caso de líneas de conexión CC con doble aislamiento y diámetro de cable superior a 6 mm, es necesario quitar la envoltura exterior de 70 mm para po- der conectar el cable al borne CC. ¡Observación! Para garantizar una des- carga de tracción eficaz de las series de módulos fotovoltaicos, utilizar úni- camente secciones transversales de... -
Página 31: Serie De Módulos Fotovoltaicos: Comprobar Polaridad Y Tensión
En caso de instalación a una altura de entre 3001 y 3400 m sobre el nivel del mar: 850 V ▶ El Fronius Symo no se debe instalar a una altura de más de 3400 m sobre el nivel del mar ▶... - Página 32 2.5 - 10 mm² 10 – 25* / 35* mm² DC Con Kit 25 = 25 mm² DC Con Kit 35 = 35 mm²...
- Página 33 ¡Observación! Observar las indicacio- nes del par de apriete impresas en el lateral, bajo los bornes de conexión. Si los cables CC se instalan a través del eje del interruptor principal CC o transversalmente sobre el bloque de conexión del interruptor principal CC, estos elementos se pueden dañar cuando el inversor gira hacia dentro, o puede ocurrir que no se pueda virar el...
-
Página 34: Comunicación De Datos
Comunicación de datos Instalar los ca- ¡IMPORTANTE! El servicio del inversor con una tarjeta opcional y dos comparti- bles de comuni- mentos de tarjetas opcionales rotas no es admisible. cación de datos En este caso es necesario sustituir la cubierta (número de artículo 42,0405,2094). - Página 35 ¡IMPORTANTE! Para el manejo de tarjetas opcionales se deben tener en cuenta las disposiciones ESD generales. ¡IMPORTANTE! Por cada circuito de Fronius Solar Net solo debe existir un Fro- nius Datamanager en el servicio maestro. Conmutar los demás Fronius Datama- nager al servicio de esclavo o desmontarlos.
-
Página 37: Colgar El Inversor En El Soporte De Montaje
Colgar el inversor en el soporte de montaje Colgar el inver- ¡PELIGRO! sor al soporte de fijación Riesgo de conexión insuficiente del conductor protector. La consecuencia pueden ser graves daños personales y materiales. ▶ Los tornillos de la caja garantizan una conexión adecuada del conductor pro- tector para la puesta a tierra de esta y no deben sustituirse nunca por otros tornillos que no garanticen una conducción fiable del conductor protector. -
Página 40: Fijación Del Soporte Metálico
Fijación del so- En caso del Fronius Eco se debe mon- porte metálico tar en el equipo adicionalmente un es- tribo de metal incluido en el volumen de suministro. Este estribo de metal es necesario para cumplir las disposicio- nes CEM (compatibilidad electro-... -
Página 41: Primera Puesta En Servicio
Primera puesta en servicio Primera puesta ¡PELIGRO! en marcha del in- versor Peligro originado por un manejo incorrecto y trabajos realizados incorrectamen- La consecuencia pueden ser graves daños personales y materiales. ▶ Solo el personal cualificado debe poner en servicio el inversor en el marco de las disposiciones técnicas. - Página 42 Ejemplos Configuraciones de país Las configuraciones de país disponibles pueden cambiar durante una actualización de software. Por lo tanto, es posible que la siguiente lista no coincida exactamente con la pantalla del inversor. 50Hz International 50 Hz DE2P Deutschland (> 4,6 kVA) Italia ≤...
- Página 43 B A S I C M P P T R A C K E R 2...
-
Página 44: Indicaciones Sobre La Actualización De Software
Indicaciones sobre la actualización de software Indicaciones so- Si se entrega el inversor con una me- bre la actualiza- moria USB, debe actualizarse el soft- ción de software ware del inversor después de la puesta en servicio del inversor: conectar la memoria USB en la zo- na de comunicación de datos del inversor Abrir el menú... -
Página 45: Memoria Usb Como Datalogger Y Para Actualizar El Software Del Inversor
Archivo de registro DALO.fld: permite leer los datos en Fronius Solar.access. En el manual de instrucciones "DATCOM en detalle" (http:// www.fronius.com) encontrará información más detallada sobre el software Fronius Solar.access. Archivo de registro DATA.csv: permite leer los datos en un programa de hoja de cálculo (por ejemplo: Mi- crosoft®... -
Página 46: Volumen De Datos Y Capacidad De La Memoria
Estructura del archivo CSV: N.º inversor Tipo de inversor (código DATCOM) Intervalo de registro en segundos Energía en vatiosegundos con respecto al intervalo de registro Potencia reactiva inductiva Potencia reactiva capacitiva Valor medio a través del intervalo Logging (tensión CA, corriente CA, ten- sión CC, corriente CC) Información adicional Volumen de da-... -
Página 47: Memoria Intermedia
Datamanager 2.0, apartado "Ajustar y mostrar los puntos de menú", "Ver y ajustar los parámetros en el punto de menú DATCOM"). La memoria intermedia del Fronius Eco o Fronius Symo 15.0-3 208 también fun- ciona con una alimentación exclusivamente CC. -
Página 48: Memoria Usb Para Actualizar El Software Del Inversor
Símbolo USB en la pantalla del inversor, por ejemplo, en el modo de indicación "AHORA": Si el inversor detecta una memoria USB, se muestra el símbolo USB en la parte derecha superior de la pantalla. Al introducir las memorias USB debe comprobarse si se muestra el símbolo USB (también puede estar parpadean- do). -
Página 49: Indicaciones Para El Mantenimiento
¡Comprobar una vez al año el asiento firme de todos los prensaestopas! Las actividades de mantenimiento y servicio solo deben ser realizadas por el ser- vicio técnico cualificado de Fronius. Limpieza Limpiar el inversor con un trapo húmedo si fuera necesario. -
Página 50: Tubos De Protección De Cables Para Australia
Tubos de protección de cables para Australia Cierre hermético Prestar atención a que los tubos de protección de cables cierren herméticamen- de los tubos de protección de cables Sellado de con- ¡OBSERVACIÓN! ductos La condensación dentro de los con- ductos puede dañar el inversor o los componentes de los sistemas fotovol- taicos. -
Página 51: Pegatina Con El Número De Serie Para Uso Del Cliente
Pegatina con el número de serie para uso del cliente Pegatina con el El número de serie del inversor se en- número de serie cuentra en la placa de características, para uso del en el lado inferior del inversor. cliente (Serial Según la posición de montaje, el Number Sticker número de serie puede estar en un lu-... -
Página 52: Opción Dc Spd
Opción DC SPD Montar la opción En el inversor se puede instalar posteriormente una protección contra sobreten- DC SPD siones (opción DC SPD). Según el tipo de equipo, es necesario instalar una pro- tección contra sobretensiones (seguidor MPP único) o dos (seguidores MPP múltiples) en el inversor. -
Página 53: Cablear La Opción Dc Spd
Cablear la op- La opción DC SPD se puede pedir montada o instalar posteriormente. En ambas ción DC SPD variantes se debe llevar a cabo el cableado descrito a continuación. El prensaestopas de cables M16 está incluido en el volumen de suministro. Opción DC SPD - M Opción DC SPD - S... -
Página 54: Ajustes En El Menú Basic
Ajustes en el menú Basic La advertencia se muestra en la pantalla. M o d e o f o p e r a t i o n T r i g g e r r e s p o n s e C o n n e c t i o n t y p e El inversor se apaga. - Página 55 N/C (normal closed, contacto de reposo) M o d e o f o p e r a t i o n T r i g g e r r e s p o n s e C o n n e c t i o n t y p e N/O (normal open, contacto de trabajo)
-
Página 56: Opción Dc-Plug +- Pair Mc4
Opción DC-plug +- pair MC4 General El inversor se puede pedir con la op- ción DC-plug +- pair MC4. Los conectores no utilizados se deben cerrar con una caperuza. Las caperu- zas se pueden pedir con los siguientes números de artículo: MC30A DC+: 43,0003,0880 MC30A DC-: 43,0003,0879... - Página 57 El volumen de suministro del inversor con la opción DC-plug +- pair MC4 in- cluye una pegatina con una sinopsis de cables. Esta pegatina se puede pegar en un sitio adecuado del inversor.
