Instalación Del Tope Del Acelerador Para Cumplimiento Ce - Toro Groundsmaster 4300-D Manual Del Operador

1. Cierre del capó
2. Tuerca
4. Desde fuera del capó introduzca el enganche del cierre
a través del taladro del capó. Asegúrese de que la junta
de goma quede en el exterior del capó.
5. Dentro del capó, coloque la arandela metálica sobre el
enganche y sujete todo con la tuerca. Asegúrese de que
al girar la llave, el enganche quede aprisionado por el
gancho del bastidor. Utilice la llave suministrada para
accionar el cierre del capó.
7
Instalación del tope del
acelerador para Cumplimiento
CE
Piezas necesarias en este paso:
1 Tope del acelerador
1 Tornillo de fijación
Procedimiento
1. Afloje el tornillo de fijación del tope del acelerador
(Figura 7).
2. Deslice el tope del acelerador sobre el tornillo de tope
de ralentí alto (Figura 7). El extremo achaflanado del
tope del acelerador debe quedar hacia fuera.

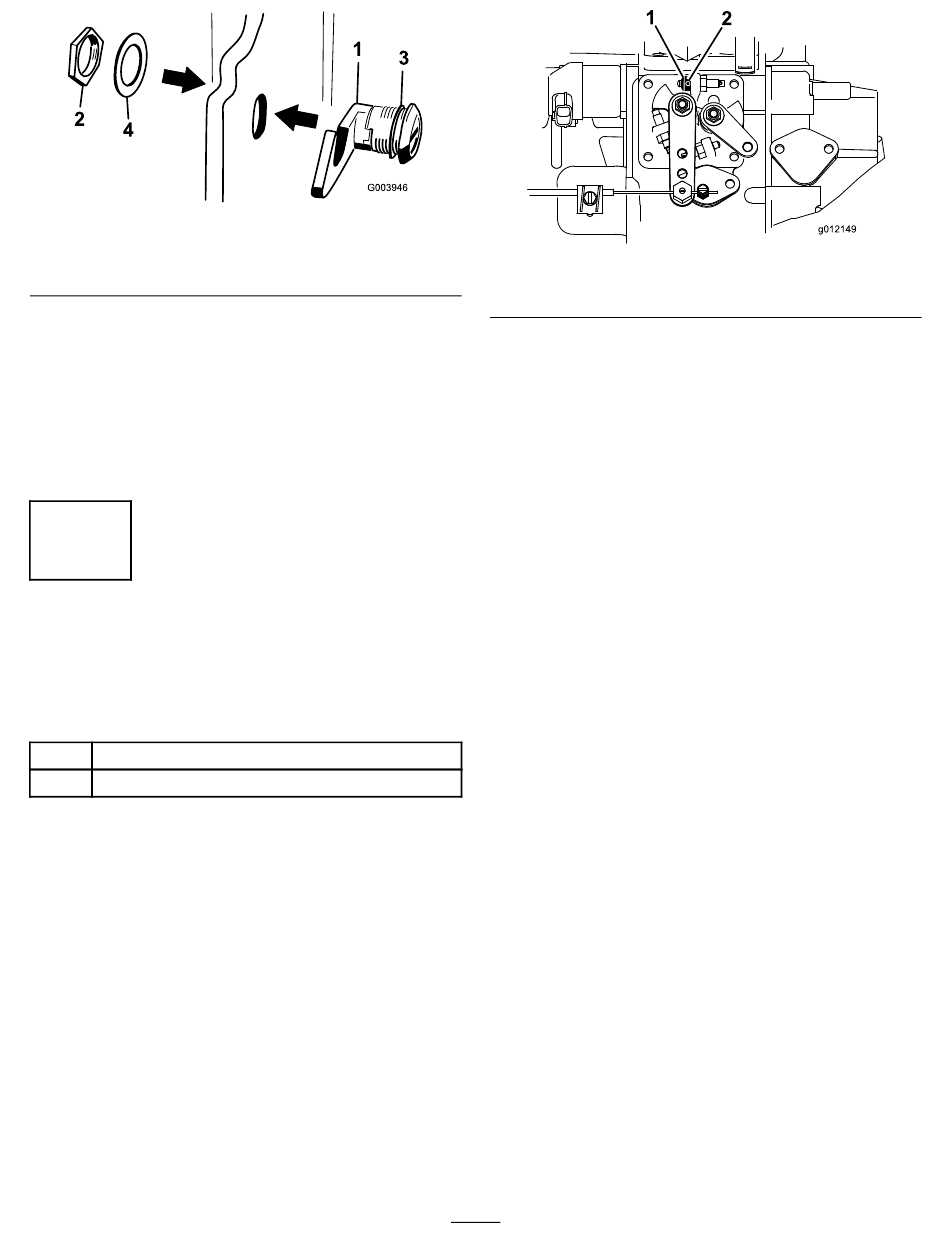

Figura 6
3. Arandela de goma
4. Arandela metálica
1. Tope del acelerador
3. Arranque el motor y deje que funcione durante 5–10
minutos.
4. Ajuste el ralentí alto a 2860 rpm con las plataformas de
corte desengranadas.
5. Apriete el tornillo de fijación.
6. Aplique adhesivo al tornillo de ajuste para evitar la
manipulación indebida.
16
Figura 7
2. Tornillo de fijación
