Křivka topení a chlazení

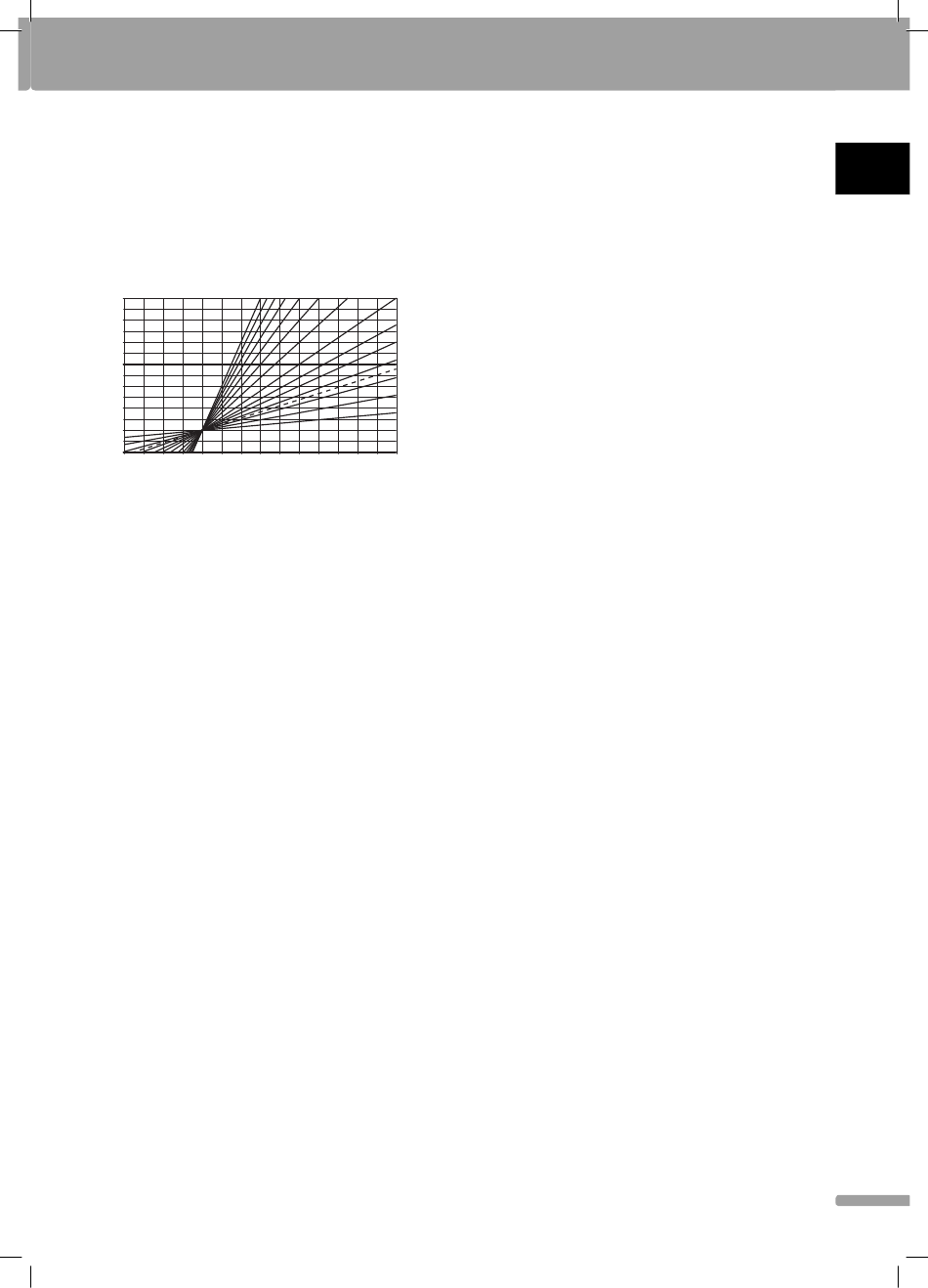

Křivky topení a chlazení řídicí jednotky Uponor Smatrix
Move jsou zobrazeny na obrázku níže. Obrázek znázor-
ňuje vypočítanou přívodní teplotu pro každou křivku
při různých venkovních teplotách. Řídicí jednotka vyu-
žívá vybranou křivku k ovládání směšovacího ventilu,
který upravuje přívodní teplotu v systému.
Přívodní teplota
5
4,5
4
3,5
80
70
60
50
40
30
20
10
36 34 32 30 28 26 24 22 20 18 16 14 12 10 8 6
4 2
Venkovní teplota
Volba křivky závisí na kombinaci různých faktorů, napří-
klad způsobu izolování domu, zeměpisné umístění, typ
systému topení/chlazení atd.
Příklad:
Nedostatečně izolovaný dům vyhřívaný ústředním
radiátorovým topením vyžaduje vyšší hodnoty křivky,
než stejný dům s podlahovým topením.
Křivky na obrázku jsou rovněž omezeny maximálními
a minimálními parametry nastavenými v systému (na
obrázku označeno tlustými čarami).
U P O N O R S M AT R I X M O V E · S T R U Č N Ý P R Ů V O D C E
S T R U Č N Ý P R Ů V O D C E
3
2,5
2
1,5
1,2
1
0,8
0,7
0,6
0,4
0,2
0
-2 -4 -6 -8 -10 -12 -14 -16 -18 -20
Změna křivky topení nebo chlazení:
1. Stiskněte a podržte tlačítko OK na řídicí jednotce
asi 10 sekund a vstupte do nabídky parametrů
systému.
2. V levém horním rohu displeje se zobrazí ikona
nastavení a dále text Hot type, Cld type, nebo rEv
type (v závislosti na stávajícím provozním režimu).
3. Pomocí tlačítek < nebo > vyhledejte parametr 1
(Cur) – křivka topení, nebo 1 (Cur) – křivka chlazení.
Jsou označeny symbolem topení nebo chlazení.
Křivka topení:
Výchozí nastavení: 0,7
Rozsah nastavení: 0,1 – 5, přírůstky 0,1
Křivka chlazení:
Výchozí nastavení: 0,4
Rozsah nastavení: 0,1 – 5, přírůstky 0,1
4. Pomocí tlačítek - nebo + změňte nastavení
parametru.
5. Stiskněte tlačítko OK na řídicí jednotce a potvrďte
změnu, pak se vraťte do nabídky nastavení parame-
trů systému.
6. V případě potřeby opakujte kroky 3 až 5 a změňte
ostatní nastavení křivky.
Resetování továrních nastavení
Chcete-li provést resetování výchozího továrního nasta-
vení, přejděte k parametru systému 23 (ALL) – reseto-
vání továrních nastavení v řídicí jednotce.
Stiskněte a podržte tlačítko OK asi 5 sekund, dokud se
řídicí jednotka nerestartuje.
Další informace naleznete v části Nastavení systému.
