  • Página 1 Introducción Descripción Instalación/Montaje Milltronics Conexión Sensores de velocidad Milltronics RBSS Servicio y mantenimiento Datos técnicos Instrucciones de servicio Dibujos acotados Documentación del producto y soporte 7MH7134-..(RBSS) 03/2022 A5E52300537-AC...
  • Página 2 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
  • Página 3: Tabla De Contenido

    Introducción............................5 Ámbito de validez de las instrucciones de servicio ..............5 Nota acerca del uso industrial....................5 Descripción ............................7 Resumen del Milltronics RBSS ....................7 Instalación/Montaje ..........................9 Ubicación ..........................9 Dispositivo sin escuadra de fijación..................9 Dispositivo con escuadra de fijación..................10 Pasos de instalación ......................
  • Página 4 Índice Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 5: Introducción

    • El RBSS debe utilizarse únicamente de la manera indicada en estas instrucciones de servicio. • Este producto está destinado a ser utilizado en zonas industriales. El funcionamiento de este equipo en una zona residencial puede causar interferencias en varias comunicaciones basadas en la frecuencia. Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 6 Introducción 1.2 Nota acerca del uso industrial Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 7: Descripción

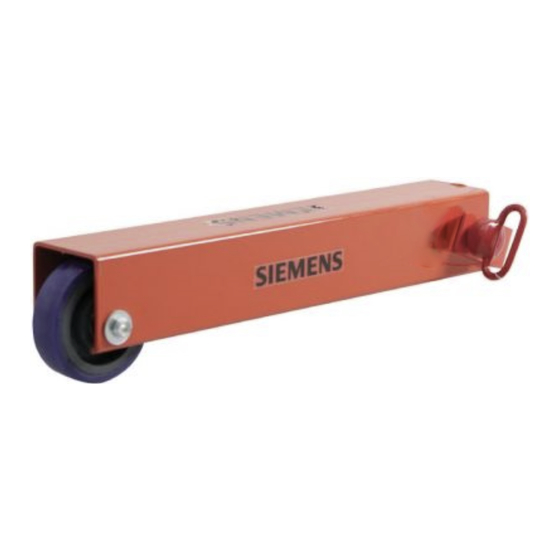

    Descripción Resumen del Milltronics RBSS Milltronics RBSS es un sensor de velocidad de alta resolución para cintas de retorno. Proporciona señales de velocidad a un integrador cuando se utiliza en un sistema de báscula de cinta. El RBSS tiene un conjunto de engranaje dentado, rueda y brazo de arrastre que se desplaza a lo largo de la cinta de retorno.
  • Página 8 Descripción 2.1 Resumen del Milltronics RBSS Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 9: Instalación/Montaje

    Dispositivo sin escuadra de fijación El montaje estándar del RBSS implica la fijación a los largueros del transportador mediante una barra transversal de 1 pulgada suministrada por el cliente, cortada y fijada a los largueros. Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 10: Dispositivo Con Escuadra De Fijación

    3. Pasar la barra transversal a través del orificio del extremo del sensor de velocidad de la cinta de retorno y luego pasar una arandela de 24 mm (1 inch) en cada extremo de la barra transversal. Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 11: Dispositivo Con Escuadra De Fijación

    4. Accione la cinta para comprobar que la rueda va recta sobre la cinta y no tira hacia ningún lado. Si es necesario, volver a colocar la escuadra hasta que la rueda gire correctamente. Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 12 Instalación/Montaje 3.4 Pasos de instalación Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 13: Conexión

    La restricción del brazo puede provocar un deslizamiento o un contacto excesivo entre la cinta y la rueda. RBSS CE y UKCA RBSS Integrador Rojo Excitación Blanco Señal Negro Común Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 14 Conexión Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 15: Servicio Y Mantenimiento

    Tenga en cuenta lo siguiente: • El usuario es responsable de todos los cambios y reparaciones realizados en el dispositivo. • Todos los componentes nuevos deben ser suministrados por Siemens. • Restringir la reparación sólo a los componentes defectuosos.
  • Página 16 - Necesaria para carcasas tubu‐ lares medidas imperiales, 4 x 3/16 inch - No es necesaria para carcasas tubulares medidas métricas, 100 x 100 x 5 mm Caso 1 Caso 2 Torsión hasta 34 Nm (25 ft/lb) Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 17: Datos Técnicos

    3 m (10 ft), 3 conductores 22 AWG (0,324 mm conductor apantallado de PVC, recorrido máximo del cable 300 m (1 000 ft) Construcción Brazo de arrastre Acero dulce pintado Rueda del sensor Diámetro 127 mm (5 pulgadas), rosca de poliure‐ tano Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 18: Aprobaciones

    Datos técnicos 6.7 Aprobaciones Aprobaciones RBSS CE y UKCA CE, UKCA Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 19: Dibujos Acotados

    Engranaje de 60 dientes Para las versiones fabricadas en Canadá, la dimensión es igual a 102 mm (4 inch). Para las versiones fabricadas en Canadá, la dimensión es igual a 51 mm (2 inch). Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 20: Escuadra De Fijación

    7.2 Escuadra de fijación Escuadra de fijación Dimensiones en mm (inch) ① 114 (4.5) ref. ② ø 11 mm (0.44 pulgadas), 2 lugares ③ ø 25 mm (1 pulgada) a través de ambos lados Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
  • Página 21: Documentación Del Producto Y Soporte

    Introducir un número de serie 1. Abra el PIA Life Cycle Portal (https://www.pia-portal.automation.siemens.com). 2. Seleccione el idioma deseado. 3. Introduzca el número de serie del dispositivo. Se mostrará la documentación del producto relevante para su dispositivo y, además, podrá...
  • Página 22: A.2 Soporte Técnico

    Support (http://www.siemens.com/automation/service&support). Contacto Si tiene más preguntas sobre el aparato, póngase en contacto con el representante Siemens de su región en Persona de contacto (http://www.automation.siemens.com/partner). Para encontrar la persona de contacto para su producto, vaya a "Todos los productos y rubros"...
  • Página 23: Índice Alfabético

    Hojas del catálogo, 21 Certificados, 21 Descargas, 21 Línea directa, (Consultar la solicitud de soporte (Support Request)) Manuales, 21 Servicio, 22 Servicio técnico y asistencia Internet, 22 Solicitud de soporte (Support Request), 22 Milltronics RBSS Instrucciones de servicio, 03/2022, A5E52300537-AC...
