Bosch BAT 250 Manual Original
  1. Manuales
  2. Marcas
  3. Bosch Manuales
  4. Controladores
  5. BAT 250
  6. Manual original
Bosch BAT 250 Manual Original

Bosch BAT 250 Manual Original

Ocultar thumbs

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 28

Enlaces rápidos

Descargar este manual

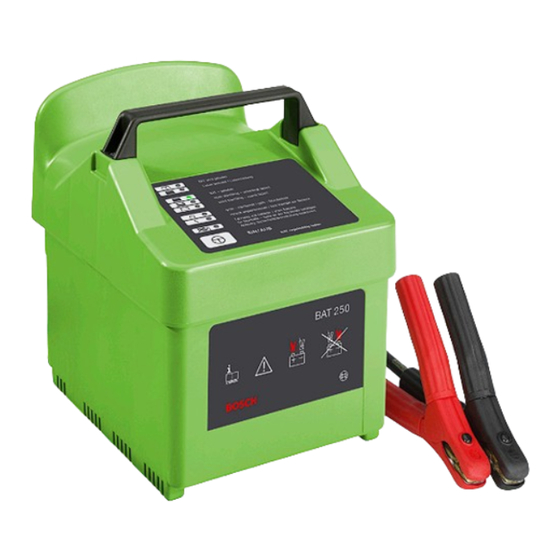

BAT 250
de Originalbetriebsanleitung
Batterietester für 12 Volt-Bordnetze
es Manual original
Motor de arranque de batería para una
red de a bordo de 12 V
nl Oorspronkelijke gebruiksaanwijzing
Accustarter voor 12 Volt-boordnet
da Original brugsanvisning
Batterilader til 12-volts el-anlæg
cs Původní návod k používání
Startér pro palubní sítě o napětí 12 V
en Original instructions
Battery starter for 12 Volt vehicle
electrical systems
it Istruzioni originali
Avviatore a batteria per impianto elett-
rico di bordo da 12 Volt
pt Manual original
Auxiliar de partida para sistemas
elétricos de veículos de 12 Volt
no Original driftsinstruks
Batteristarter 12 V bordnett
tr Orijinal işletme talimatı
12 Volt oto elektrik tesisatları için akü
marş basma cihazı
fr Notice originale
Démarreur de batterie aux réseau de
bord de 12 Volt
sv Bruksanvisning i original
Batteristart för 12-volts elsystem
fi Alkuperäiset ohjeet
Käynnistysapulaite 12 voltin sähköjär-
jestelmiin
pl Oryginalna instrukcja eksploatacji
Akumulator rozruchowy dla sieci
pokładowych 12 V
zh 原始的指南
适用于 12 伏汽车电路的电池启动器
