CONTROLADORES PARA MOSTRADORES
CANALIZADOS
XM669K - XM679K
VER. SW 5.4d
1. ADVERTENCIA GENERAL
1.1
POR FAVOR LEA LAS INSTRUCCIONES ANTES DE USAR
ESTE MANUAL.
El presente manual es parte integrante del producto y debe conservarse
junto con el instrumento para una rápida y fácil consulta.
El instrumento no debe ser utilizado con funciones distintas de las que se
describen a continuación ni como dispositivo de seguridad.
Antes de continuar, controle los límites de aplicación.
La empresa Dixell Srl se reserva el derecho a modificar con o sin aviso
previo la composición de sus productos sin alterar la funcionalidad.
1.2
PRECAUCIONES DE SEGURIDAD
Antes de conectar el instrumento, compruebe que la tensión eléctrica sea la
requerida.
No exponga la unidad al agua o a la humedad: utilice el controlador sólo
dentro los límites de funcionamiento previstos, y evite cambios repentinos de
temperatura sumados a una elevada humedad atmosférica, para prevenir la
así formación de condensación.
Atención: antes de realizar cualquier operación de mantenimiento, desactive
las conexiones eléctricas.
Coloque la sonda de tal forma que esté fuera del alcance del usuario final. El
equipo jamás debe abrirse.
En caso de mal funcionamiento o avería, entregue el equipo al vendedor o a
"Dixell s.r.l.", (consulte la dirección) con una descripción detallada del
problema.
Tenga en consideración la corriente máxima que puede aplicarse a cada relé
(consulte Datos Técnicos).
Procure que los cables de las sondas, de las cargas y de la alimentación se
mantengan separados y a suficiente distancia entre sí, y evite cruces o
enredos.
En el caso de aplicaciones en ambientes industriales, puede ser útil colocar
filtros de red (nuestro mod. FT1) en paralelo a las cargas inductivas.
2. ANTES DEL USO
2.1 CONTROLE LA VERSIÓN SOFTWARE DEL CONTROLADOR
1.
Compruebe la versión de software impresa en la etiqueta del
controlador.
2.
Si la versión software es la 5.4, proceda con el uso del presente
manual; en caso contrario, póngase en contacto con Dixell para
solicitar el manual correcto.
3. DESCRIPCIÓN GENERAL
XM669K y XM679K son controladores de alto nivel basados en microprocesador
para mostradores canalizados, aptos para aplicaciones en temperaturas medias o
bajas. Se pueden introducir en una red LAN, que en función del tipo de
programación, permite usar hasta 8 estaciones diferentes, cada una de las cuales
puede actuar como controlador autónomo o seguir los mandos provenientes de
las otras secciones. XM669K dispone de 4 salidas de relé, mientras que el
XM679K lleva 6 salidas de relé para controlar la electroválvula, del deshielo –
que puede ser eléctrico, o de gas caliente – de los ventiladores del evaporador,
de las luces, de una salida auxiliar (XM679K), de una salida de alarma (XM679K);
además lleva una salida para controlar las válvulas de expansión electrónica.
Los dispositivos además llevan cuatro entradas de sonda, una para controlar la
temperatura, una para controlar la temperatura final de deshielo, la tercera para la
visualización de la información; la cuarta entrada puede usarse como sonda
virtual o para medir la temperatura del aire en entrada y en salida. Llevan otras
dos sondas que deben usarse para medir y regular los sobrecalentamientos.
XM679K dispone de tres entradas digitales (contacto libre), 2 para XM669K que
se puede configurar completamente mediante los parámetros correspondientes.
Los instrumentos llevan un conector con HOTKEY que permite una sencilla
programación. La salida serial directa opcional RS485 (compatible con ModBUS-
RTU) permite una simple interfaz con XWEB. Los RTC están disponibles como
opcional. El conector con HOTKEY se puede usar para conectar la pantalla X-
REP (disponible en base al modelo).
4. INSTALACIÓN Y MONTAJE
El dispositivo puede trabajar sin una interfaz de usuario, pero la modalidad de
aplicación normal usa el teclado Dixell CX660 o CH660.
1594023190 XM669K_XM679K ES r5.4 2022.03.28
CX660
Fig. A
4.1 FORMATO
CX660
5.
CABLEADOS Y CONEXIONES
5.1 INFORMACIÓN IMPORTANTE
El dispositivo XM tiene un bornero con tornillo para conectar los cables con una
sección transversal de hasta 1,6 mm2 para todas las conexiones de baja tensión:
la RS485, la LAN, las sondas, las entradas digitales y el teclado. Las otras
entradas, la alimentación y las conexiones de relé se entregan con un bornero de
tornillo o conector fast-on (5,0 mm). Es necesario usar cables resistentes al calor.
Antes de conectar los cables, asegúrese de que la alimentación cumpla con los
requisitos del instrumento. Separe los cables de conexión de las sondas de los
cables de alimentación, de las salidas y de las conexiones de potencia. No
supere la corriente máxima permitida en cada relé, en caso de cargas superiores
use un relé externo idóneo.
IMPORTANTE La corriente máxima permitida para todas las cargas es de 16A.
Las sondas se montan con el bulbo hacia arriba para evitar daños debidos a
filtraciones de líquidos fortuitas. Se recomienda situar la sonda del termostato
lejos de corrientes de aire con el fin de obtener una lectura correcta de la
temperatura ambiente promedio. Coloque la sonda de final de deshielo en el
evaporador, en el lugar más frío, donde se forma la mayor parte del hielo, lejos de
fuentes de calor durante la deshielo, para evitar que esta se interrumpa antes de
tiempo.
5.2 XM669K - VÁLVULAS DE 230 VCA
Modelos con alimentación de 115V: use bornes 8-7 para la alimentación.
5.3 XM669K - VÁLVULAS DE 24 VCA
Modelos con alimentación de 115V: use bornes 8-7 para la alimentación.
NOTA: el jumper indicado como JMP está dentro del envolvente del
controlador. DESCONECTE LA ALIMENTACIÓN ANTES DE RETIRARLO.
Este jumper se debe cerrar sólo en caso de piloteo de válvulas a 24 Vca.
XM669K - XM679K
CH660

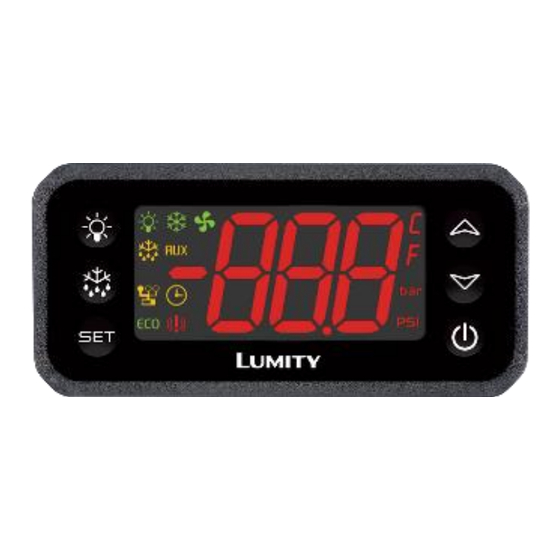

El teclado CX660 o CH660 se debe montar
en un panel vertical, en un agujero de 29x71
mm y fijarse usando el soporte especial
proporcionado, como se muestra en la Fig. A.
El
intervalo
térmico
admitido
funcionamiento correcto oscila de los 0 a los
60°C. Evite los lugares sujetos a alta
vibración,
gases
corrosivos,
suciedad
humedad excesiva.
Estas indicaciones son válidas también para
las sondas. Haga circular el aire a través de
los agujeros de enfriamiento.
CH660
para
el
o
1/14
