- Página 1 FS-2601 ETAPA DE POTENCIA MONO MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES...
- Página 2 Aprovechamos la oportunidad para agradecerle la compra de este producto. Recomendamos leer el manual antes de encender el aparato y observar las instrucciones que en él se exponen. Conserve el manual para futuras consultas. SEGURIDAD Y MEDIO AMBIENTE SEGURIDAD ELÉCTRICA Compruebe que el voltaje de la toma de corriente donde va a conectar el aparato se corresponde con el voltaje de alimentación del aparato.
-
Página 3: Exención De Responsabilidad
Las características del equipo y el contenido del manual pueden cambiar sin previo aviso. FONESTAR, S.A. no asume ninguna responsabilidad con respecto a un mal uso del aparato o a la información proporcionada en este manual de instrucciones y rechaza específicamente toda responsabilidad implícita de comerciabilidad o adecuación a cualquier uso particular. -
Página 4: Descripción

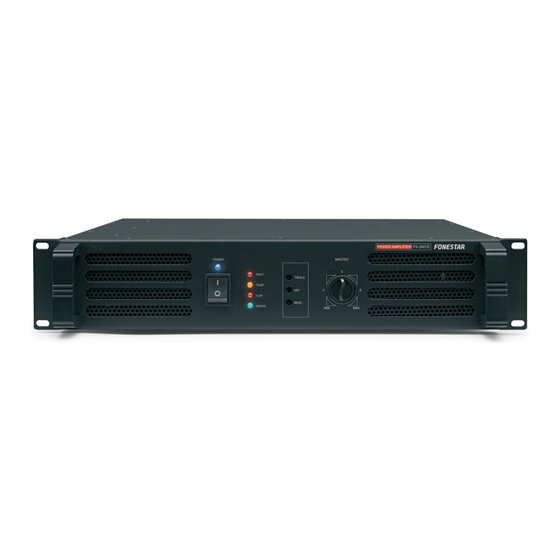

DESCRIPCIÓN Etapa de potencia monoaural 700 W máximo, 600 W RMS con salida de altavoces de baja impedancia 4-8 Ω y líneas alta impedancia 100 y 70 V. Indicada para aplicaciones de megafonía y sonorización. Entrada balanceada de señal de nivel de línea auxiliar y salida en puente, ambas con conectores XLR y jack 6’3 mm estéreo. -
Página 5: Panel Posterior
PANEL POSTERIOR 1.- BREAKER: fusible rearmable 6 A. Cuando la etapa está sobrecargada o hay una sobretensión el fusible se cortará para evitar daños. Se rearma pulsándolo. 2.- COM: terminal común (masa) de la salida de altavoces. NOT : no conectar a tierra. 3.- 4 Ω, 8 Ω, 70 V y 100 V: terminales de la salida de altavoces. -
Página 6: Encendido Y Apagado
Ejemplo de conexión de un preamplificador y dos etapas en cascada con altavoces conectados en línea alta impedancia 100 V INSTRUCCIONES DE USO ENCENDIDO Y APAGADO Antes de encender la etapa de potencia compruebe que el control de volumen de la salida está al mínimo. Encienda el resto del sistema de audio, por último encienda la etapa de potencia y ajuste el volumen de salida. -
Página 7: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS FS-2601E CARACTERÍSTICAS Etapa de potencia mono. POTENCIA 700 W máximo, 600 W RMS RESPUESTA 50-22.000 Hz ±3 dB DISTORSIÓN Armónica: < 0’5% ENTRADAS 1 línea auxiliar balanceada, XLR y jack 6’3 mm 20.000 Ω, 1 V SALIDAS 1 línea auxiliar balanceada, XLR y jack 6’3 mm FUNCIONES Ventilación forzada con velocidad variable con la temperatura... -
Página 8: Declaración De Conformidad
FONESTAR garantiza la conformidad del producto para el uso al que está destinado durante un periodo de 2 años a partir de la fecha de entrega y se compromete a su reparación o sustitución en los términos que expresa la Ley General para la Defensa de los Consumidores y Usuarios, Real Decreto Legislativo 1/2007 de 16 de Noviembre. - Página 9 FS-2601 ETAPA DE POTÊNCIA MONO MANUAL DE INSTRUÇÕES - 9 -...
- Página 10 Aproveitamos a oportunidade para lhe agradecer a compra deste produto. Recomendamos que leia este manual antes de colocar o aparelho em funcionamento e observe as instruções que nele se expõem. Conserve este manual para futuras consultas. SEGURANÇA E MEIO AMBIENTE SEGURANÇA ELÉCTRICA Verifique se a voltagem da tomada de corrente onde irá...
-
Página 11: Significado Dos Símbolos No Aparelho
As características do equipamento e o conteúdo do manual podem ser alterados sem aviso prévio. FONESTAR, S.A. não assume qualquer responsabilidade no que diz respeito à má utilização do aparelho ou à informação proporcionada por este manual de instruções e recusa especificamente toda a responsabilidade implícita de comercialização ou adequação a qualquer utilização particular. -
Página 12: Controlos E Funções
DESCRIÇÃO Etapa de potência mono 700 W máximo, 600 W RMS com saída de altifalantes de baixa impedância 4-8 Ω e linhas de alta impedância 100 e 70 V. Indicada para aplicações de megafonia e sonorização. Entrada balanceada do sinal de nível de linha auxiliar e saída em ponte, ambas com conetores XLR e jack 6’3 mm estéreo. - Página 13 PANEL POSTERIOR 1.- BREAKER: fusible rearmável 6 A. Quando a etapa está sobrecarregada ou há uma sobretensão, o fusível corta para evitar danos. Rearma-se pressionando-o. 2.- COM: terminal comum (massa) da saída dos altifalantes. NOT : não ligar à terra. 3.- 4 Ω, 8 Ω, 70 V e 100 V: terminais de saída de altifalantes.
-
Página 14: Instruções De Utilização
Exemplo de ligação de um pré-amplificador e duas etapas em cascata com altifalantes ligados em linha de alta impedância 100V INSTRUÇÕES DE UTILIZAÇÃO LIGAR E DESLIGAR Antes de colocar o etapa de potência em funcionamento verifique que o controlo do volume de saída está no mínimo. -
Página 15: Especificações Técnicas
ESPECIFICAÇÕES TÉCNICAS FS-2601E CARACTERÍSTICAS Etapa de potência mono. POTÊNCIA 700 W máximo, 600 W RMS RESPOSTA 50-22.000 Hz ±3 dB DISTORÇÃO Harmónica: < 0’5% ENTRADAS 1 linha auxiliar balanceada, XLR e jack 6’3 mm estéreo 20.000 Ω, 1 V SAÍDAS 1 linha auxiliar balanceada, XLR e jack 6’3 mm estéreo... -
Página 16: Declaração De Conformidade
Este produto foi submetido a testes e superou o correspondente controlo de qualidade antes de ser colocado no mercado. FONESTAR garante a conformidade do produto para a utilização a que está destinado durante um período de 2 anos a partir da data de entrega, compromete-se à...
