- Página 1 FSD-4500E PA POWER AMPLIFIER ETAPA DE POTENCIA DE MEGAFONÍA AMPLIFICATEUR DE PUISSANCE DE SONORISATION ETAPA DE POTÊNCIA DE MEGAFONIA INSTRUCTION MANUAL/MANUAL DE USUARIO/ MODE D’EMPLOI/MANUAL DE INSTRUÇÕES...

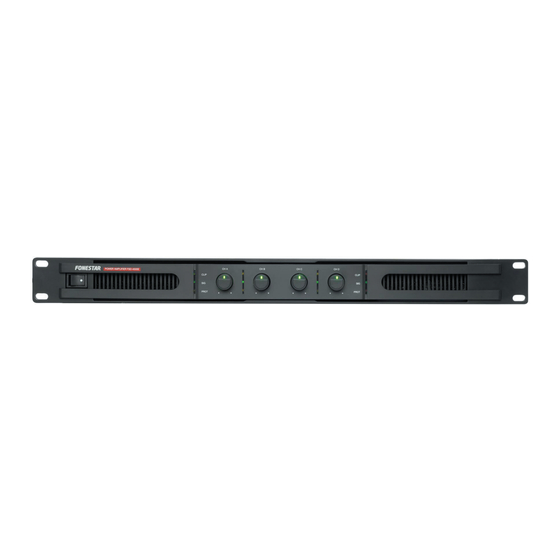

- Página 2 CONTROLS AND FUNCTIONS FRONT PANEL CH A CH B CH C CH D POWER AMPLIFIER FSD-4500E CLIP CLIP PROT PROT 1.- On/Off switch of the stage. 2.- CLIP: signal peak indicator light for each input. If the indicator light comes on, it is because the input signal is too high.
- Página 3 (70 V or 100 V). Check that the volume controls are at minimum, connect the amplifier to the power supply. Finally, switch on the amplifier and adjust the volume controls. 4 CHANNELS FSD-4500E CLASS-D POWER AMPLIFIER OUTPUT SET 4 x 400 W RMS...
- Página 4 (400 W RMS) ZONE 4 2 CHANNELS FSD-4500E CLASS-D POWER AMPLIFIER OUTPUT SET 4 x 400 W RMS CH C CH D ~115 V AC. 50/60 Hz FUSE: T15AL 250 V 100 V ~230 V AC. 50/60 Hz FUSE: T10AL 250 V...
- Página 5 CONTROLES Y FUNCIONES PANEL FRONTAL CH A CH B CH C CH D POWER AMPLIFIER FSD-4500E CLIP CLIP PROT PROT 1.- Interruptor de encendido/apagado de la etapa. 2.- CLIP: indicador luminoso de pico de señal de cada entrada. Si el indicador luminoso se enciende es debido a que la señal de entrada tiene un nivel demasiado alto.
- Página 6 (70 V o 100 V). Revise que los controles de volumen están al mínimo, conecte la etapa a la alimentación. Por último, encienda la etapa y regule los controles de volumen. 4 CANALES FSD-4500E CLASS-D POWER AMPLIFIER OUTPUT SET 4 x 400 W RMS...
- Página 7 2 CANALES FSD-4500E CLASS-D POWER AMPLIFIER OUTPUT SET 4 x 400 W RMS CH C CH D ~115 V AC. 50/60 Hz FUSE: T15AL 250 V 100 V 70 V ~230 V AC. 50/60 Hz FUSE: T10AL 250 V POWER CONSUMPTION: 1,500 W...
- Página 8 COMMANDES ET FONCTIONS PANNEAU FRONTAL CH A CH B CH C CH D POWER AMPLIFIER FSD-4500E CLIP CLIP PROT PROT 1.- Interrupteur ON/OFF de la scène. 2.- CLIP : voyant de crête de signal pour chaque entrée. Si le témoin lumineux s'allume, c'est que le signal d'entrée est trop élevé.
- Página 9 SET, indiquez le type de sortie que vous souhaitez pour chaque zone (70 V ou 100 V). Vérifiez que les commandes de volume sont au minimum, connectez l'amplificateur à l'alimentation électrique. Enfin, allumez l'amplificateur et réglez les commandes de volume. 4 CANALES FSD-4500E CLASS-D POWER AMPLIFIER OUTPUT SET 4 x 400 W RMS CH C CH D ~115 V AC.
- Página 10 ZONE 1 - 100 V (400 W RMS) ZONA 4 2 CANALES FSD-4500E CLASS-D POWER AMPLIFIER OUTPUT SET 4 x 400 W RMS CH C CH D ~115 V AC. 50/60 Hz FUSE: T15AL 250 V 100 V 70 V ~230 V AC.
- Página 11 CONTROLOS E FUNÇÕES PAINEL FRONTAL CH A CH B CH C CH D POWER AMPLIFIER FSD-4500E CLIP CLIP PROT PROT 1.- Interruptor para ligar/desligar a etapa. 2.- CLIP: indicador luminoso de pico de sinal para cada entrada. Caso se ilumine, significa que o sinal de entrada é...
- Página 12 Verificar se os controlos de volume estão no mínimo, ligar o amplificador à fonte de alimentação. Por fim, ative a etapa e ajuste os controlos de volume. 4 CANAIS FSD-4500E CLASS-D POWER AMPLIFIER OUTPUT SET 4 x 400 W RMS...
- Página 13 ZONA 4 2 CANALES FSD-4500E CLASS-D POWER AMPLIFIER OUTPUT SET 4 x 400 W RMS CH C CH D ~115 V AC. 50/60 Hz FUSE: T15AL 250 V 100 V 70 V ~230 V AC. 50/60 Hz FUSE: T10AL 250 V...
- Página 16 www.fonestar.com...
