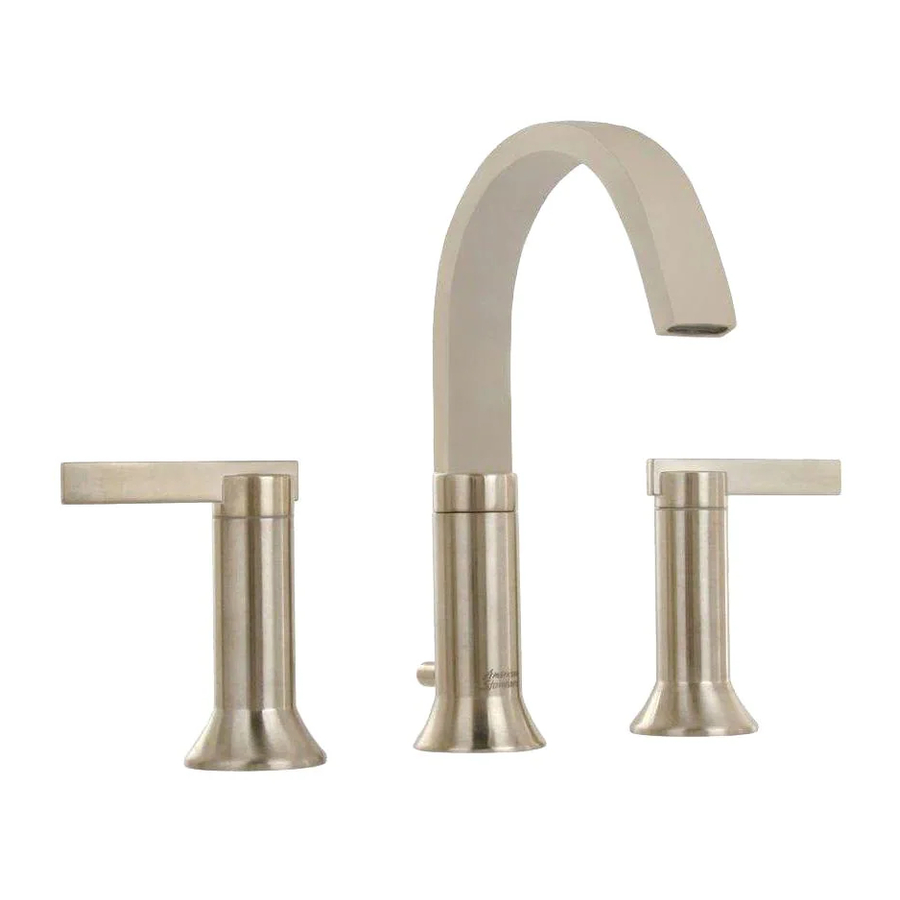

BERWICK
/ BOULEVARD
LLAVE DE LAVABO EXTENDIDO
con
drenaje Speed Connect™
Felicitaciones por su compra de la llave mezcladora American
Standard con drenaje Speed Connect, un dispositivo exclusivo
de las llaves American Standard.
Drenaje Speed Connect*
• Menos piezas, se instala más rápido
• Nunca necesita ajuste
• Se garantiza que sella correctamente la primera vez, siempre.
*Su nueva llave mezcladora American Standard está diseñada para funcionar solamente con el drenaje de
conexión rápida Speed Connect.
Para realizar la instalación sin problema, lea atentamente estas instrucciones antes de comenzar.
Herramientas recomendadas
Desarmador
1
INSTALACIÓN DE LA LLAVE
Coloque el SELLO (1) en la parte inferior de la BASE DE LA LLAVE (2).
Pase los CONDUCTOS DE LA LLAVE MEZCLADORA (3), el PERNO DE
MONTAJE (4) y LA UNIDAD DEL CABLE DE DRENAJE (8) por el orificio
de montaje del lavabo o la superficie de montaje. Figura A.
Desde debajo, deslice la UNIDAD DEL CABLE DE DRENAJE (8) y los
ACCESORIOS DE LA LLAVE (3) por la abertura del SEPARADOR (9)
contra la parte inferior de la plataforma. Figura B.
Nota: En la instalación en plataformas gruesas no es necesario el SEPARADOR (9).
Desde abajo, presione el EMPAQUE (7) y la RONDANA DE RETENCIÓN (5)
contra el PERNO DE MONTAJE (4). Fije la llave mezcladora con la TUERCA
DE MONTAJE (6), empujándola hacia la parte delantera del lavabo,
de modo que los CONDUCTOS (3) se apoyen en el orificio de montaje.
Antes del apriete final, compruebe que el collarín de la TUERCA DE
MONTAJE (6) quede sobre la RONDANA DE RETENCIÓN (5). Figura B.
Ajuste la llave mezcladora para centrarla. Apriete la TUERCA DE
MONTAJE (6) para concluir el montaje de la llave mezcladora.
Figura B
COLLARÍN SOBRE
TUERCA DE MONTAJE
Instrucciones
de Instalación
7430.801
7430.821
7431.801
7431.821
Pinzas ajustables
Cierre los suministros de agua caliente
PRECAUCIÓN
y fría antes de comenzar.
9
7
5
6
4
1
Certificada de conformidad con la norma ANSI A112.18.1
Llave inglesa ajustable
Figura A
RANURA (BASE
DE LA LLAVE
MEZCLADORA)
4
SUPERFICIE
DE MONTAJE
8
74 3 0 . 8 2 1
74 3 1. 8 2 1
74 3 0 . 8 01
74 3 1. 8 01
M968640 SP REV. 1.4
Cortador de tubos
2
1
3
5

Publicidad

loading

Resumen de contenidos para American Standard BERWICK 7430.801

  • Página 1 • Se garantiza que sella correctamente la primera vez, siempre. M968640 SP REV. 1.4 *Su nueva llave mezcladora American Standard está diseñada para funcionar solamente con el drenaje de conexión rápida Speed Connect. Para realizar la instalación sin problema, lea atentamente estas instrucciones antes de comenzar.
  • Página 2: Instalación De La Válvula

    INSTALACIÓN DE LA VÁLVULA Coloque el ARO DE GOMA (9) en el ADAPTADOR DE PLATAFORMA (10). Instale la CONTRATUERCA (11) y la RONDANA DE GOMA (12) en el CUERPO DE LA VÁLVULA (13). Desde el lado inferior de la superficie de montaje, instale el CUERPO DE LA VÁLVULA (13) a través de los orificios de montaje.
  • Página 3: Instalar Drenaje Por Debajo Del Accesorio

    DRENAJE EXTRAÍBLE Fig. A. Fig. B. Extraiga la CUBIERTA PLÁSTICA TRANSPARENTE (1). Extraiga el SEPARADOR DE CARTÓN (2) de CUERPO debajo del DRENAJE EXTRAÍBLE (3). DRENAJE Apriete la COLA (4) en el CUERPO DEL DRENAJE antes de instalarlo. Fig. B. EXTRACCIÓN DE LA BRIDA Fig.
  • Página 4: Colocación Del Conector Del Cable

    COLOCACIÓN DEL CONECTOR DEL CABLE Fig. A. Fig. B. Enrosque el CONECTOR DEL CABLE (1) según las manecillas del reloj en la CONEXIÓN DEL CUERPO DEL DRENAJE (2) y ajuste manualmente. Fig. A. La instalación de su nuevo DRENAJE EXTRAÍBLE ha quedado lista.
  • Página 5: Instrucciones Para El Cuidado

    PRUEBA DEL ACCESORIO INSTALADO Con las MANIJAS (1) cerradas, abra los SUMINISTROS DE AGUA (2) y revise si hay fugas en las conexiones. Retire el AIREADOR (3). Primero, afloje el tornillo de presión AIREADOR del aireador con la LLAVE HEXAGONAL (6) suministrada. JUEGO DE TORNILLO Saque el AIREADOR (3) con la LLAVE DEL AIREADOR (7).
  • Página 6: Guía De Solución De Problemas

    Drenaje Speed Connect™ Guía de solución de problemas Si el lavabo no retiene el agua aun cuando el tapón esté en la posición "inferior": • Siga el PROCEDIMIENTO DE AJUSTE DEL CABLE. Si el tapón no sube completamente o si el lavabo drena con demasiada lentitud: •...
  • Página 7: Procedimiento De Instalación Del Tapón

    Para instalar el tapón en el modo "bloqueado", insértelo en el drenaje de modo que el aro plástico quede hacia la parte posterior del lavabo y el LOGOTIPO logotipo de American Standard hacia el frente. Gire levemente el tapón si es necesario para que se deslice completamente hacia abajo. Fig. G.
  • Página 8: Número De Modelo

    BERWICK / BOULEVARD ™ ™ ACCESORIO DE LAVABO EXTENDIDO M962817-YYY0A JUEGO DEL PICO DE LA LLAVE NÚMERO DE MODELO 7431.801 7430.801 7431.821 7430.821 M962420-YYY0A VARILLA EXTRAÍBLE M962837-YYY0A CONJUNTO DE LA MANIJA EN CRUZ M917161-0070A TORNILLO DE JUEGO M962832-YYY0A PALANCA DERECHA DEL CONJUNTO M962831-YYY0A DE LA MANIJA...
